Engrenages de circonférenceofferts trouvent une application étendue dans différents secteurs industriels, y compris dans les usines de fonte spongieuse, l'industrie sidérurgique et cimentière, l'industrie minière, les éoliennes ainsi que dans d'autres secteurs industriels.Ceux-ci sont disponibles dans la gamme de modules de 10 modules à 70 modules et dans des diamètres minimum de 100 mm à 15000 mm.De plus, ceux-ci comprennent un poids maximum de 70 MT de pièces individuelles.Ici, la gamme de boîtes de vitesses / engrenages trempés et rectifiés comprend des boîtes de vitesses à vis sans fin, des engrenages / boîtes de vitesses hélicoïdaux / doubles, des boîtes de vitesses à couple conique hélicoïdal, des boîtes de vitesses planétaires et autres.


Les machines de découpe d'engrenage CITIC IC comprennent :

• Fraise-mère CNC Ø16m
• Machine à tailler les engrenages Ø12m (Suisse)
• Fraise-mère Ø10m (Allemagne)
• Machine à tailler à grande vitesse CNC Ø4m (Allemagne)
• Fraise-mère horizontale Ø1,6 m CHC (Allemagne)
• Rectifieuse d'engrenages de profil CNC Ø5m (Allemagne)
• Rectifieuse d'engrenages de profil CNC Ø2.8m (Allemagne)
• Rectifieuse d'engrenages de profil CNC Ø1.25m (Allemagne)
• Rectifieuse d'engrenages de profil CNC Ø1m (Allemagne)
• Rectifieuse d'engrenages de profil CNC Ø0.8m (Allemagne)
• Positionneur automatique

Gamme de modules: Module 10 à Module 70.

Diamètre: Min 100 mm à 16000 mm.

Lester: Max 120 MT monobloc.

Boîtes de vitesses/engrenages trempés et rectifiés :

• Réducteurs à vis sans fin

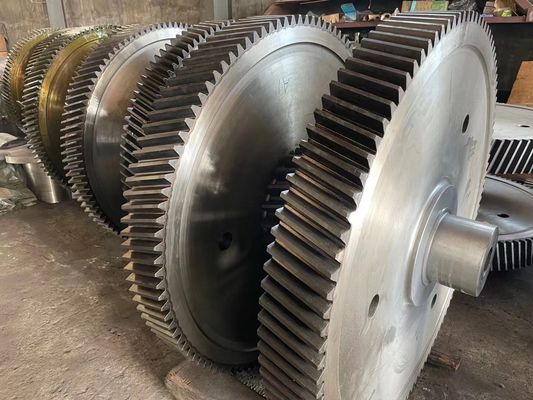

• Engrenages/réducteurs hélicoïdaux / doubles hélicoïdaux
• Réducteurs à couple conique hélicoïdal

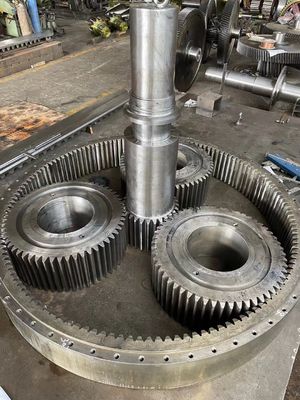

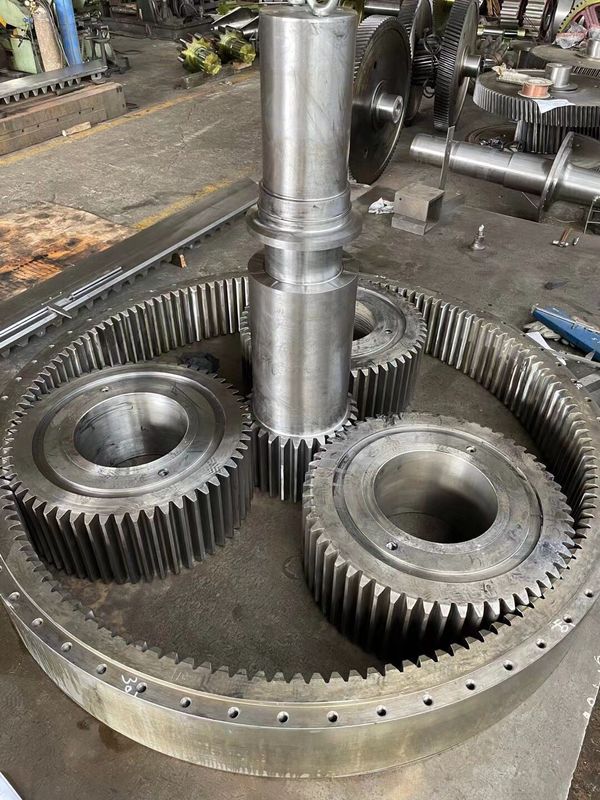

• Réducteurs planétaires

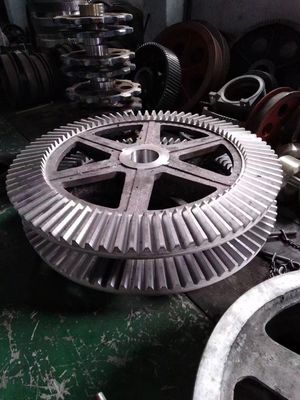

• Engrenages coniques hélicoïdaux trempés et rectifiés et engrenages/boîtes de vitesses coniques en spirale.
• Crémaillère et pignons

Évaluations :

• Min 3 ch à Max 1400 ch
• Type de lubrification par barbotage / forcée

Pignons

CITICIC Gear a investi dans des ressources importantes et a réalisé de nombreuses innovations avec des pignons.La bonne combinaison de matériau, de dureté et de finition entre le pignon et l'engrenage est cruciale pour une longue durée de vie de l'équipement installé.Nous concevons et fabriquons des pignons pour répondre aux besoins de chaque client, quelle que soit la situation.

Conception de pignon

• ennuyé
• plein sur arbre / intégral
• auto-aligné
• éperon, hélicoïdal ou double hélicoïdal

Matérialisation

• acier allié forgé
• trempé à cœur, cémenté ou trempé et revenu
• Éperon, hélicoïdal ou double hélicoïdal
• carburé
• induction
• nitruré

Caractéristiques

• taillage d'engrenages avec plaques de cuisson
• la qualité de l'engrenage est vérifiée par un testeur de profil
• modification du flanc de la dent
  - correction de profil
  - correction de plomb (droit/canon)
• conceptions/rapports selon ISO-DIN-AGMA
• Logiciel de simulation FEM/FEA

Normes/Certificats

• UNI EN ISO
• AWS
• ASTM
• COMME MOI
• VACARME

• Broyeurs à boulets
• ROD - moulins
• Broyage semi-autogène (SAG)
• Fours rotatifs/refroidisseurs/sécheurs

Avantages

• Une source
• Dessins techniques de fabrication d'équipement d'origine (OEM)
• Expertise technique engrenage pour fours et broyeurs
• Installations de fabrication et qualité à la pointe de la technologie
• Ventes mondiales et assistance technique

Couronnes de Four Rotatif

Nous sommes le principal fournisseur duEngrenages de circonférence de fourpour les différentes plantes énumérées ci-dessous.

• Usines de fer éponge 50TPD 100TPD 300TPD350TPD,500TPD,1000TPD
• Cimenteries selon les exigences du client
• Engrenages pour mines de phosphate, usine d'alumine, kaolin-bentonite

Capacité de coupe d'engrenage :

• 100mm de diamètre à 16000mm de diamètre
• 10Module à 70Module

Les couronnes dentées du four sont disponibles principalement en deux parties, quatre parties, 8 parties ou multi-segments selon les exigences et l'adéquation avec l'application de l'engrenage.

Dans le domaine des composants de broyeur, nous fournissons des têtes de broyeur, une entrée d'alimentation, un rouleau de broyage, un anneau d'équitation de four à ciment, des engrenages de coulée, un bloc d'arbre. Nous fournissons également une coque de broyeur de structures et de fabrications de soudage.

Documents d'assurance qualité
Les rapports suivants doivent être soumis à l'assurance qualité :
un.Rapport de chimie
b.Rapport physique
c.Documents de traitement thermique
CITIC HMC Q/HM 973.2-2007
Spécification pour les pièces moulées en acier pour broyeurs
1 5
d.Rapport d'inspection par ultrasons (avant et après réparations)
e.Rapport d'inspection par magnétoscopie (avant et après réparation)
F.Rapport dimensionnel
g.Cartes de réparation de soudure
h.Modes opératoires de soudage et registre de qualification des modes opératoires
je.Qualification de soudeur
j.Qualification d'inspecteur en contrôle non destructif

Les exigences techniques d'un grand anneau CITICIC Gear :
1) est prétraité avant de normaliser le traitement de durcissement de surface, la dureté doit être HB210 ~ 250 ;les performances mécaniques sont la résistance ultime Rb 690MPa, la limite d'élasticité Rs 490MPa, l'allongement D5 11%, la réduction de surface W 25%, la résistance aux chocs Ak 30J;dents trempées par induction, dureté HRC50 ~ 55 ;profondeur de couche durcie effective 3 ~ 5 mm.
2) détection globale des défauts par ultrasons, la qualité interne doit répondre à deux exigences de la norme GB7233-87 ;inspection par particules magnétiques des dents et des filets, la qualité doit répondre à deux exigences des normes GB/T9444-88.
3) Notez que le moulage n'est pas arrondi R5 ~ R10.
4) Le chanfrein des dents aux deux extrémités et 1 45b.5) par deux et demi la largeur des dents de la couronne dentée de chaque anneau d'accouplement le long du bord d'un anneau entier fait avec des boulons à haute résistance, combiné avec la surface de la dent doit être en bas au centre .
Processus de fabrication de 2 grandes couronnes
2.1 de brut
L'ébauche de coulée d'acier est fournie par CITIC Heavy Machinery Co., Ltd. L'usine de forgeage lourd, gérée par la norme GB11352-89, spécifie les exigences de modélisation en fonction du processus de coulée, de la fusion, de la coulée, des hit boxes, du nettoyage, de l'habillage des pièces moulées ;.Lors de l'inspection et de l'acceptation par les dessins et les exigences techniques pour le flan en acier
Contrôles, selon les normes JB/T6402-92 délivrés après réception
Procédure vers le bas.
2.2 ébauche
Traversé par le dessin et la tolérance de séjour, l'alignement, la connexion, le traitement à l'intérieur et à l'extérieur du cercle, combinant le surfaçage, le perçage et d'autres processus.
2.3 Blessure d'exploration
Détection globale des défauts par ultrasons, la qualité interne doit répondre aux deux exigences des normes GB7233-87.
2.4 prétraitement de normalisation
Le traitement de normalisation et de revenu des paires de demi-anneaux offre une bonne organisation pour le durcissement de surface ultérieur;dessins de presse déformation de la demi-couronne inspection après traitement thermique.
2.5 Usinage
Les deux premiers anneaux et demi sont fabriqués avec des boulons à haute résistance reliant l'anneau dans son ensemble, le processus global en dessinant un cercle de dents Quannei Wai et les extrémités supérieure et inférieure, puis en dessinant et en usinant les exigences du processus de fraisage.
2.6 Élimination du stress de traitement
L'ensemble de l'anneau recuit pour éliminer les contraintes.
2.7 durcissement superficiel global de l'anneau
SI le long du durcissement par induction de la surface de la dent alvéolaire, dureté HRC50 ~ 55, profondeur de couche durcie effective 3 ~ 5 mm.
2.8 Contrôle final
Tout d'abord, l'extinction de la fréquence de détection, la dureté après trempe de la couronne dentée répond aux exigences des dessins ;deuxièmement, pour détecter si le diamètre extérieur maximal est plus grand que D6944 comme déformation de 3 mm, la correction mécanique requise jusqu'à ce qu'elle soit qualifiée ;Troisièmement, l'inspection par particules magnétiques des dents et des filets, la qualité doit répondre à deux exigences de la norme GB/T9444-88 ;Enfin, selon les dessins et les exigences techniques pour l'inspection finale.
