| Application: | Traitement du charbon | Matériel: | en-dessous de la boue de charbon de 0.5mm |
|---|---|---|---|
| Capacité de production: | 0,18 à 7 (m3 / min) | Caractéristique: | poids léger |
| Mot-clé: | sauvez la puissance | Nom de produit: | Machine de flottaison |
| Surligner: | 7m3/Min Ore Dressing Equipment,machine de flottaison du laboratoire 7m3/Min,Métal séparant la machine de flottaison de laboratoire |
||

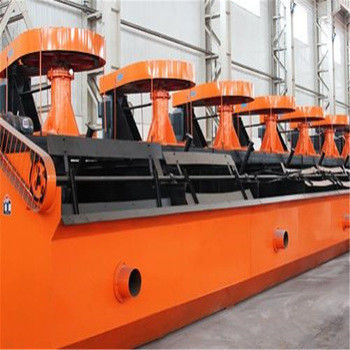

machine de métal-séparation de flottaison de série de la série XJM de l'équipement SF de coût bas
La machine de flottaison de série est principalement utilisée pour l'habillage en-dessous de la boue de charbon de 0.5mm, aussi bien que le métal non ferreux, le métal rare, le métal noir et les minerais de particules de non-métal. Le produit de série a des avantages de structure compacte, distribution légère et uniforme de bulle, grande capacité de manipulation, écoulement de processus flexible, opération commode et fiable, etc.
Caractéristiques de fonctionnement
La structure de la machine de flottaison : cette machine se compose principalement de descendeur de pulpe, dispositif de mélange, système de remplissage d'air, bulle minéralisée déchargeant le dispositif et l'électro moteur.
(1) descendeur de pulpe : Il a la bouche de alimentation de pulpe et le dispositif de porte utilisé pour ajuster le niveau liquide et lui se compose principalement principalement de composer par le corps de descendeur qui est fonte par la fonte en acier de conseil et de porte par le conseil en acier et la tige en acier.
(2) dispositif de mélange : Il est principalement employé pour mélanger la pulpe afin d'empêcher le sable minéral pour déposer sur le descendeur, et il se compose principalement par la roue de ceinture, roue à aubes, axe vertical et la roue à aubes est faite du caoutchouc antiabrasion.
(3) système de remplissage d'air : Il se compose principalement par le tuyau d'air d'admission. Quand la roue à aubes tourne, là produira la pression négative à l'intérieur de la chambre de roue à aubes afin d'absorber l'air par la ligne de pompe creuse et disperser la pulpe afin de constituer un groupe de bulle. Ce genre de pulpe avec la grande quantité de bulles sera jeté au redresseur rapidement par la force rotatoire de la roue à aubes et minéralise plus loin les bulles dans la pulpe, et le mouvement rotatoire qui est censé pour éliminer l'écoulement de pulpe dans la cellule de flottaison causera la grande quantité de microvesicle et fournira la condition nécessaire pour le processus de flottaison.
(4) mousse minéralisée déchargeant le dispositif : Ce dispositif est principalement utilisé pour scarping la mousse flottant sur la cellule et il se compose principalement par le réducteur conduit par le moteur électrique et le scrapper conduits par le réducteur.
Données techniques :
Machine de flottaison de SF
| Modèle | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
| Capacité de cuvette (m3) | 0,37 | 0,7 | 1,2 | 2,8 | 4 | 8 | |
| Diamètre de roue à aubes (millimètres) | 300 | 350 | 450 | 550 | 650 | T60 | |
| Capacité de production (m3/min) | 0.2-0.4 | 0.3-0.9 | 0.6-1.2 | 1.5-3.5 | 0.5-4 | 4-8 | |
| Vitesse de rotation de roue à aubes (r/min) | 352 | 400 | 312 | 268 | 238 | 191 | |
| Moteur | Modèle | ①Y90L-4 | ①Y100L2-4 | ①Y132M2-6 | ①Y160L-6 | ①Y180L-6 | ①Y250M-8 |
| ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90L-4 | ②Y100L-6 | ||
| Puissance (kilowatts) | ①1,5 | ①3 | ①5,5 | ①11 | ①15 | ①30 | |
| ②1,1 | ②1,1 | ②1,1 | ②1,1 | ②1,5 | ②1,5 | ||
| Dimensions (millimètres) | 700×700×750 | 900×820×950 | 1100×1100×1100 | 1700×1600×1150 | 1850×2050×1200 | 2200×2900×1400 | |
| Seul poids de cuvette (kilogrammes) | 468 | 600 | 1373 | 2338 | 2660 | 4486 | |
Machine de flottaison de XJM
| Modèle | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| Dimensions de descendeur | Longueur (millimètres) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| Largeur (millimètres) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| Taille (millimètres) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| Seul poids efficace (kilogrammes) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| Cubage efficace (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| Capacité de production (calculée par volume de boue) (m3/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| Moteur principal d'axe | Modèle | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| Puissance (kilowatts) | 5,5 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| Roue à aubes | |||||||||
| Vitesse de rotation (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| Diamètre (millimètres) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| Taille (millimètres) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| Vitesse de rotation (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| Vitesse circulaire (m/s) | 7,5 | 7,5 | 7,5 | 7 | 6,97 | 7,6 | 7,6 | 7,4 | |
| Moteur de panneau de terre grasse | Modèle | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| Puissance (kilowatts) | 1,1 | 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
| Vitesse de rotation (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| Panneau de terre grasse | Vitesse de rotation (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| Diamètre (millimètres) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| Pression de vent de fan (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
| Quantité d'injection de Max.air (m3/㎡·minute) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
