Vitesse en acier de grand périmètre de motivation essentielle de vitesse de périmètre de four au mélangeur de ciment 16000mm grand

Nous sommes le principal fournisseur des engrenages de girth pour les différentes usines comme indiqué ci-dessous.

1Les plantes de fer à éponge 50TPD 100TPD 300TPD 350TPD 500TPD 1000TPD

2- usines de ciment selon les exigences du client

3- engrenages pour les mines de phosphate, usine d'aluminium, kaolin-bentonite

Capacité de coupe d'engrenage:

1. de 100 mm à 16000 mm de diamètre

2Module 10 à Module 70

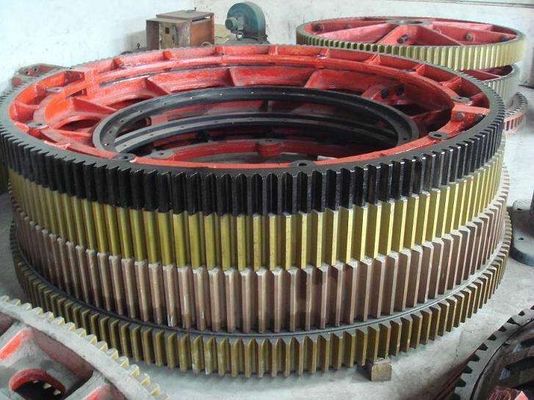

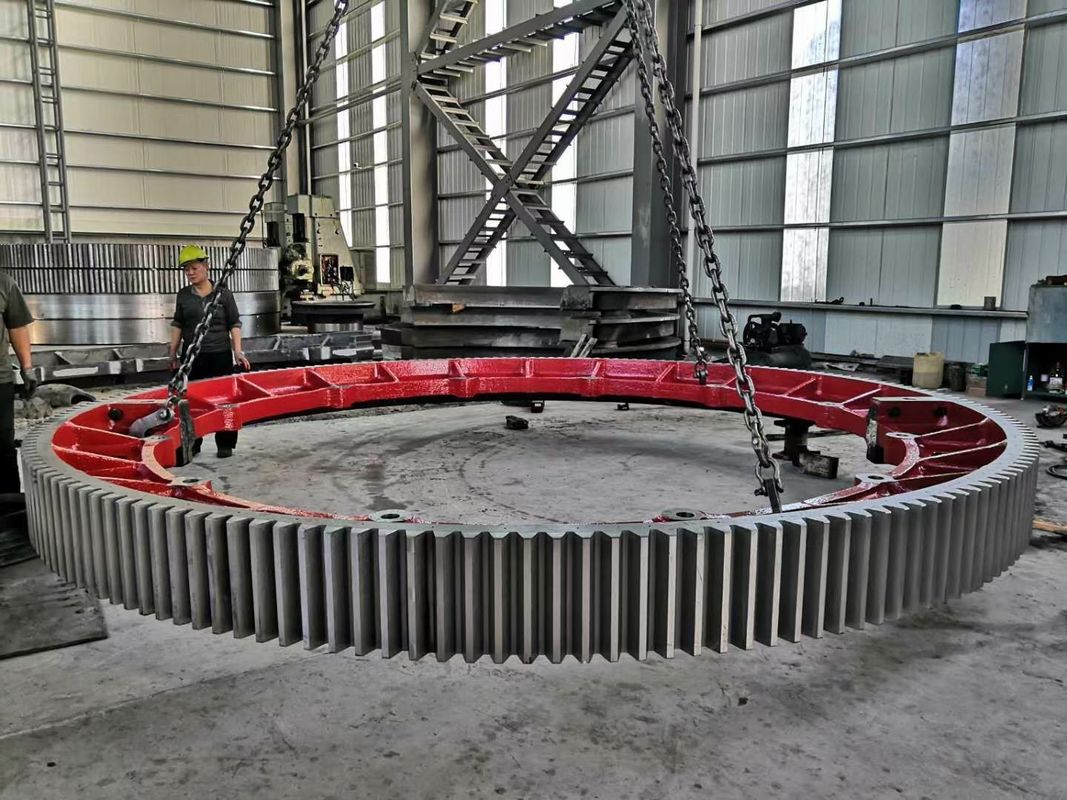

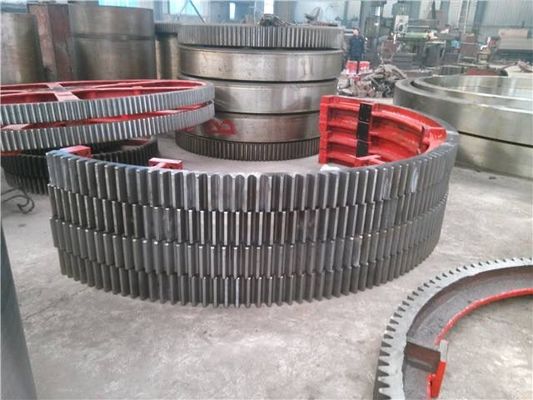

Les engrenages de circonférence Kiln sont principalement disponibles en deux parties, quatre parties, huit parties ou plusieurs segments selon les besoins et l'adéquation avec l'application de l'engrenage.Dans le domaine des composants de broyeursNous fournissons des têtes de broyeur, des entrées d'alimentation, des rouleaux de meulage, des anneaux de montage de fours à ciment, des engrenages de coulée, des blocs d'arbre.

Documents d'assurance qualité
Les rapports suivants doivent être soumis à l'assurance qualité:
a. Rapport sur la chimie
b. Rapport physique
c. Documents relatifs au traitement thermique


Spécification pour les pièces moulées en acier destinées aux broyeurs
d. Rapport d'inspection par ultrasons (avant et après les réparations)
e. Rapport d'inspection des particules magnétiques (avant et après les réparations)
f. Rapport sur les dimensions
g. Cartes de réparation des soudures
h. Procédures de soudage et dossier de qualification des procédures
i. Qualification de soudeur
j. Qualification d'inspecteur des essais non destructifs

Les prescriptions techniques d'un grand anneau d'engrenage CITICIC:
1) est prétraité avant de normaliser le traitement de durcissement de surface, la dureté devrait HB210 ~ 250; les performances mécaniques sont la résistance ultime Rb 690MPa, la contrainte de rendement Rs 490MPa, l'allongement D5 11%,Réduction de la surface W de 25%, résistance aux chocs Ak 30J; durcissement par induction des dents, dureté HRC50 ~ 55; profondeur effective de la couche durcie de 3 ~ 5 mm.
2) la détection globale des défauts par ultrasons, la qualité interne doit satisfaire à deux exigences, les exigences de la norme GB7233-87; inspection des particules magnétiques des dents et des filets,la qualité doit répondre à deux exigences des normes GB/T9444-88.
3) Notez que la coulée n'est pas arrondie R5 ~ R10.
4) Chapeau denté aux deux extrémités et 1 45b.5) par deux anneaux et demi de largeur de chaque anneau d'accouplement le long du bord d'un anneau entier constitué de boulons de haute résistance,combiné avec la surface de la dent doit être au centre du bas.
2 procédé de fabrication de gros engrenages à anneau
2.1 de matières brutes
La coulée en acier est fournie par CITIC Heavy Machinery Co., Ltd. L'usine de forgeage lourd, gérée par la norme GB11352-89, spécifie les exigences pour la modélisation selon le processus de coulée, la fusion,le casting, boîtes de frappe, nettoyage, conditionnement des pièces moulées.
Véhicules, selon les normes JB/T6402-92 délivrés après acceptation
La procédure de descente.
2.2 roulement
Traversé par traçage et en dehors de l'allocation, l'alignement, la connexion, le traitement à l'intérieur et à l'extérieur du cercle, combinant le fraisage de face, le forage et d'autres processus.
2.3 Blessure par exploration
La détection globale des défauts par ultrasons et la qualité interne doivent satisfaire aux deux exigences des normes GB7233-87.
2.4 normaliser le prétraitement
Les paires de demi-anneaux de normalisation et de trempage, fournissent une bonne organisation pour le durcissement ultérieur de la surface; presses dessins de déformation de l'inspection de l'engrenage de demi-anneau après traitement thermique.

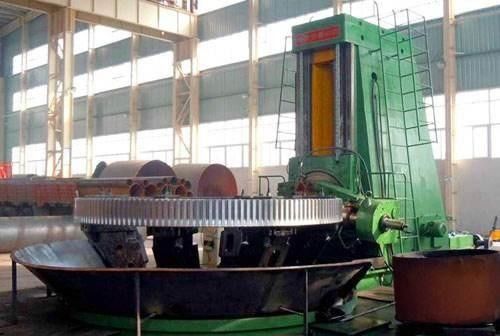

2.5 Utilisation de l'usinage
Les deux premiers anneaux et demi sont faits avec des boulons de haute résistance reliant l'anneau dans son ensemble, le processus global en dessinant un cercle Quannei Wai dents et les extrémités supérieure et inférieure,et puis les exigences du procédé de fraisage de dessin et d'usinage.
2.6 Élimination des contraintes de traitement
L'anneau a été recuit pour éliminer le stress.
2.7 durcissement global de la surface de l'anneau
SI le long de la surface alvéolaire de la dent, dureté HRC50 ~ 55, profondeur effective de couche durcie 3 ~ 5 mm.
2.8 Inspection finale
Premièrement, l'éteinture par fréquence de détection, la dureté après trempage de l'anneau d'engrenage répond aux exigences des dessins; deuxièmement,pour détecter si le diamètre extérieur maximal est plus grand que la taille D6944 de la déformation de 3 mm, la correction mécanique requise jusqu'à ce qu'elle soit qualifiée; Troisièmement, l'inspection des particules magnétiques des dents et des filets, la qualité doit répondre à deux exigences.selon les dessins et les prescriptions techniques pour l'inspection finale.
