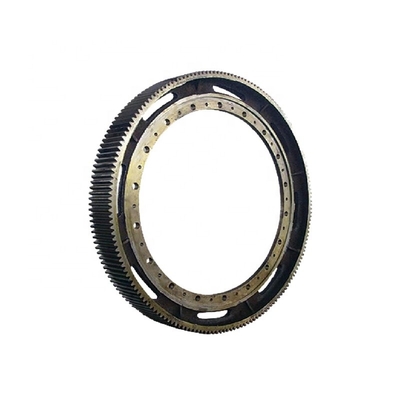

Vitesse de périmètre de four rotatoire du diamètre 16000mm d'acier de forge grande pour l'usine de ciment

Les vitesses de périmètre offertes trouvent l'application étendue dans différents secteurs industriels incluant dans l'industrie cimentière d'usines, d'acier et d'éponge de fer, industrie minière, moulins de vent aussi bien que dans d'autres secteurs industriels. Celles-ci sont rendues disponibles dans la gamme de module du module 10 au module 70 et en diamètres minimum de 100 millimètres à 15000 millimètres. De plus, ceux-ci comportent le poids maximum de 70 d'une seule pièce de la TA. Ici la gamme des réducteurs de transmission/des vitesses durcis et moulus comportent vitesses de boîtes d'engrenage à vis sans fin,/boîtes de vitesse hélicoïdales hélicoïdales/doubles, boîtes de vitesse de Hélicoïdal-biseau, boîtes de vitesse planétaires et d'autres.


Diamètre : Minute 100 millimètre to16000 millimètre.

Poids : D'une seule pièce maximum de la TA 120.

Estimations :

Minute 3 puissances en chevaux aux 1400 puissances en chevaux maximum

Éclaboussez/type obligatoire de lubrification

Nous menons le fournisseur que le périmètre de four embraye pour les diverses usines comme énuméré ci-dessous.

1. Usines 50TPD 100TPD 300TPD350TPD, 500TPD, 1000TPD d'éponge de fer

2. Usines de ciment selon le besoin des clients

3. Vitesses pour des mines de phosphate, usine d'alumine, kaolin-bentonite

Vitesse coupant la capacité :

1. diamètre de 100mm au diamètre de 16000mm

2. 10Module à 70Module

Les vitesses de périmètre de four sont disponibles principalement dans la Bi-partie, quatre parts, 8 parts ou les segments multi selon la condition et l'aptitude avec l'application de la vitesse. Dans le domaine des composants de meulage de moulin, nous fournissons des têtes de moulin, admission d'alimentation, rouleau de meulage, anneau d'équitation de four à ciment, vitesses de moulage, bloc d'axe. Également nous fournissons la coquille de moulin des structures et des fabrications de soudure.

Documents de garantie de la qualité
Les rapports suivants doivent être soumis à la garantie de la qualité :
a. rapport de chimie
b. rapport physique
c. documents de traitement thermique


Spécifications pour les bâtis en acier pour les moulins de meulage
d. rapport d'inspection ultrasonique (avant et après des réparations)
e. rapport d'inspection de particules magnétiques (avant et après des réparations)
f. rapport dimensionnel
g. cartes de réparation de soudure
h. procédures de soudure et disque de qualification de procédure
i. qualification de soudeuse
j. qualification de essai non destructive d'inspecteur

Les impératifs techniques d'un grand anneau de vitesse de CITICIC :
1) est traité préalablement avant de normaliser le traitement durcissant extérieur, la dureté si HB210 | 250 ; la représentation mécanique sont le Rb 690MPa, effort de fléchissement Rs 490MPa, l'élongation D5 11%, striction de force finale W 25%, dureté Ak 30J d'impact ; induction de dents durcie, dureté HRC50 | 55 ; profondeur durcie efficace 3 | 5mm de couche.
2) la détection ultrasonique globale de faille, qualité interne devrait répondre à deux exigences standard des conditions GB7233-87 ; l'inspection de particules magnétiques de dent et de filet, qualité devrait répondre à deux normes des conditions GB/T9444-88.
3) la note le bâti n'est pas R5 arrondi | R10.
4) le chanfrein de dent aux deux extrémités et 1 45b.5) par 2 et demi largeur de dent d'engrenage d'anneau de chaque anneau couplant le long du bord d'un anneau entier fait avec les boulons de haute résistance, combinés avec la surface de dent doit être au centre inférieur.
grand processus de fabrication de vitesse d'anneau 2
2,1 de rugueux
Le blanc de moulage en acier est fourni par l'usine lourde de pièce forgéee de CITIC Heavy Machinery Co., Ltd., dirigée par la norme GB11352-89 définit des conditions pour modeler selon le processus de moulage, fusion, moulant, boîtes de coup, nettoyage, habillant des bâtis ;. Pendant l'inspection et l'acceptation par les dessins et les impératifs techniques pour le blanc en acier
Contrôles, accordant les normes JB/T6402-92 publiées après acceptation
En bas de la procédure.
dégrossissage 2,2
Croisé par le dessin et rester l'allocation, l'alignement, connexion, traitant à l'intérieur et à l'extérieur du cercle, combinant le fraisage de visage, le perçage et d'autres processus.
2,3 blessure d'exploration
La détection ultrasonique globale de faille, qualité interne devrait répondre aux deux exigences des normes GB7233-87.
traitement préparatoire 2,4 de normalisation
les paires de Semi-anneau normalisant et gâchant le traitement, fournissent une bonne organisation pour le durcissement extérieur suivant ; déformation de dessins de presse de la demi inspection de vitesse d'anneau après traitement thermique.
2,5 usinage
D'abord 2 et demi l'anneau est fait avec les boulons de haute résistance reliant l'anneau dans son ensemble, le processus global en dessinant des dents de Quannei un Wai de cercle et des conditions de processus de fraisage supérieures et plus bas de gamme, et puis dessinantes et de usinages.
2,6 élimination de traiter l'effort
L'anneau global a recuit pour éliminer l'effort.
durcissement global de surface de l'anneau 2,7
SI le long de l'induction alvéolaire de surface de dent durcissant, dureté HRC50 | 55, profondeur durcie efficace 3 | 5mm de couche.
2,8 inspection finale
D'abord, la fréquence de détection éteignant, la dureté après le gâchage de la vitesse d'anneau cogging répond aux exigences des dessins ; deuxièmement, pour détecter si le diamètre extérieur maximum un D6944 plus de grande taille comme déformation 3mm, la correction mécanique requise jusqu'à qualifié ; Troisièmement, l'inspection de particules magnétiques de dent et de filet, qualité devrait répondre à deux exigences standard des conditions GB/T9444-88 ; En conclusion, selon les dessins et les impératifs techniques pour l'inspection finale.
