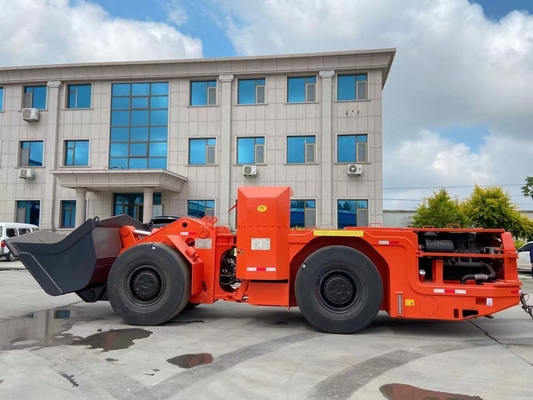

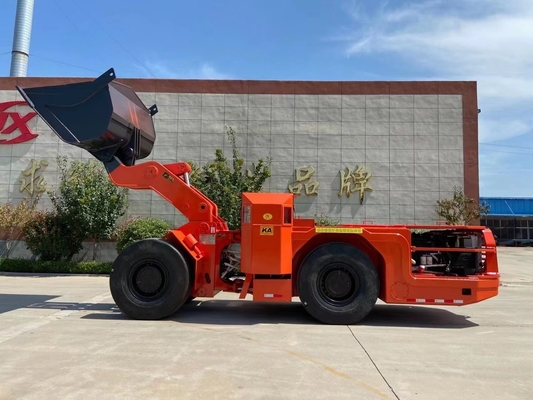

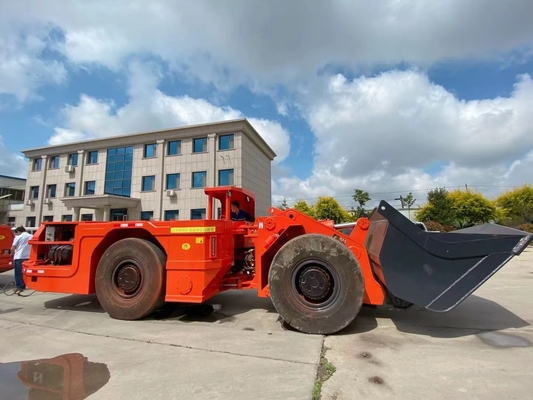

Chargeuse sur pneus souterraine à productivité multiple et à polyvalence supérieure à 5 % d'économie de carburant


1. Spécifications techniques :

Le système de conduite adopte un contrôle hydraulique complet pour améliorer l'agilité, l'efficacité du travail et réduire le taux d'échec

Le système de travail adopte une commande pilotée hydraulique pour rendre la production plus facile, efficace et réduire le taux de panne.

Adopte le système de freinage SAHR (hydraulique à ressort libéré) pour rendre le fonctionnement plus sûr et fiable.

Adopte le roulement d'orientation connecté au cadre arrière pour se balancer, afin de réduire considérablement le taux d'échec.

Le godet adopte une structure en V et réduit la résistance à la pénétration de la pelle.

2. Liste de fourniture de chargeuse sur pneus souterraine à moteur diesel WJ-3


3. Données techniques principales
Volume du godet 3.0m3
Charge nominale 6000kg
La longueur de la machine est de 8600 mm
Largeur machine 2100 mm
Hauteur machine (y compris plafond de protection) 2120 mm
Temps de levage de la flèche à pleine charge du godet 6,2 s
Temps de basculement de la flèche à pleine charge du godet 4,2 s
Temps d'avance du godet à pleine charge 8s
Hauteur de levage maximale 4390 mm
La hauteur de déchargement maximale est de 1325 mm
Distance minimale de déchargement 1540 mm
Désinstaller Angle de 40 DHS
L'empattement 3150 mm
Empattement 1400 mm
Garde au sol minimale 315 mm
Angle de départ de 14 DHS
Angle de pivotement de l'essieu arrière ±8º
2. Poids et charge de la machine
Le poids opérationnel de la machine est de 14500 kg
Le poids lourd de la machine est de 20050 kg
vitesse 4,7 km/h 9,4 km/h 18,4 km/h
Le moteur
Moteur à combustion interne BF6M1013EC (DEUTZ)
Puissance 165 kw / 2300 RMP
Le couple de 847 n / 1400 RMP

4. Système d'alimentation
Convertisseur de couple DANA C273
Boîte de vitesses DANA R32366
16 d2149 pont DANA
Capacité d'escalade ≥14º
La traction maximale est de 119KN
Capacité maximale de la pelle 111KN
Système électrique
Tension de fonctionnement DC24V
Système de direction
Angle de braquage - 42 DHS
Rayon de braquage minimum 3580 (intérieur)
6300 (extérieur)
