Nom de produit: | Couronne, Grand Anneau | Matériaux: | Acier moulé allié GS42CrMo4 |
---|---|---|---|
Limite de force: | Rb690MPa | Limite de rendement(MPa): | Rs490 |
Dureté (HB): | 210~250 | Caractéristiques: | Grande capacité de charge et bon fonctionnement |
Industries appropriées: | Ciment, courant électrique, métallurgie, produit chimique | Classification: | Vitesse de périmètre de moulin |
Spéc.: | Personnalisation | Garantie: | 12 mois |
Surligner: | Vitesse de périmètre du four HB210,Vitesse de périmètre du four HB250,Grand anneau de la dent HB210 |

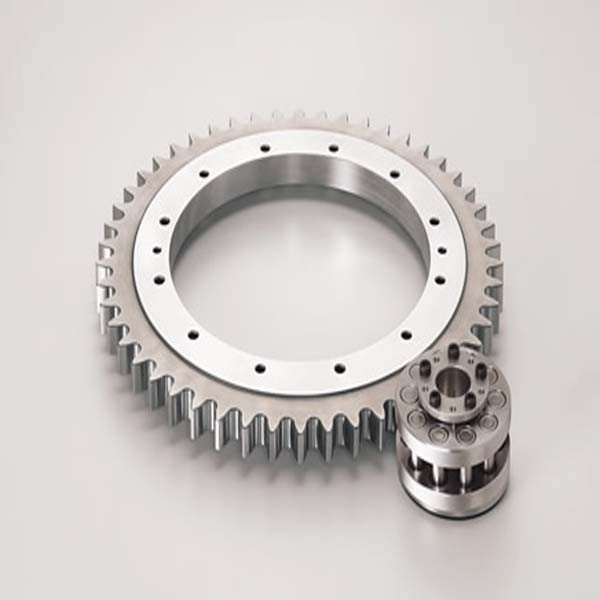

Grande vitesse Ring And Big Tooth Ring de périmètre de moulin de la dureté HB210~250
1. Impératifs techniques de grand anneau de vitesse pour la vitesse de périmètre de moulin
(1) le traitement préparatoire extérieur avant l'extinction est normalisé, et la dureté devrait être HB210~250 ; Les propriétés mécaniques sont la limite Rb690MPa, la limite Rs490MPa, l'élongation d511%, la réduction w25%, la valeur Ak30J de force de rendement de secteur de dureté d'impact. Induction de dent durcissant, dureté de HRC50~55 ; Profondeur durcissante efficace 3~5mm.
(2) l'inspection ultrasonique sera effectuée dans l'ensemble, et la qualité interne répondra aux exigences secondaires stipulées dans la norme GB7233-87 ; L'inspection de particules magnétiques de dent d'engrenage et de filet de transition, qualité devrait répondre aux exigences GB/T9444-88 standard.
(3) Uncast a arrondi les coins R5~R10.
(4) chamfreinage des deux extrémités et bords le long de la largeur de dent. Le grand anneau de vitesse par l'anneau de vitesse de deux moitiés lié aux boulons de haute résistance dans un anneau entier de vitesse, la surface commune doit être au centre du fond de dent.
2. Paramètres de produit de grand anneau pour la vitesse de périmètre de moulin
Le grand anneau de vitesse |
⑴Acier de fonte de l'alliage GS42CrMo4 (norme d'entreprise) HB 220 | 240 La demi structure, type plat de Y. (3) dent oblique. (4) structure raisonnable de cachetage et d'alignement. |
⑴En dehors de raffiner du four en acier fondu (soufflement d'argon et traitement de vide de Rhésus). (2) la technologie accrochante de sable spécial de moulage à froid est adoptée pour assurer la densité du bâti et de la dent. (3) normalisation du traitement (technologie de propriété industrielle) pour assurer la dureté de surface de dent. (4) après le fraisage approximatif, le vieillissement de libération, réparent la surface commune, et puis le roulement fin ⑸fraisage fait maison de précision de fraise-mère. |
⑴Propriétés mécaniques et composition chimique de blanc de moulage (norme de contrôle interne). (2) le ressuage ultrasonique après l'usinage approximatif. ⑶demi finissage, inspection ultrasonique de finition et inspection de particules magnétiques. (4) inspection extérieure de particules magnétiques de dent, inspection de dureté. ⑸Vérifiez la tolérance du profil de dent. ⑹L'essai à vide de l'Assemblée générale avant la livraison, vérifient l'exactitude de maillage de grandes et petites vitesses. |
3. Processus de fabrication de grand anneau de dent pour la vitesse de périmètre de moulin
(1) en blanc
Le blanc de moulage en acier est fourni par le bâti lourd et usine de forge des machines Cie., Ltd d'industrie lourde de CITIC. Il est mis en application selon la norme gb11352-89. Moulage, fusion, versement, boîte battant, nettoyant et habillant des bâtis selon mouler des conditions de processus ; Pendant l'inspection et l'acceptation, le blanc en acier moulé sera vérifié selon les dessins et les impératifs techniques, et le processus sera déposé après dépassement de l'acceptation selon la norme JB/T6402-92.
(2) usinage approximatif
Lignes d'aspiration selon les conditions des dessins et mettre de côté l'allocation de traitement, alignement, connexion, traitant le cercle intérieur et externe, la surface commune de fraisage, le perçage et d'autres processus.
(3) blessure d'agent
L'inspection ultrasonique sera effectuée dans l'ensemble, et la qualité interne répondra aux exigences secondaires de la norme GB7233-87.
(4) normalisation du traitement préparatoire
Le demi anneau est normalisé et gâché dans les paires pour fournir la bonne microstructure pour l'extinction extérieure suivante. Et selon les conditions des dessins de vérifier la déformation du demi anneau de vitesse après traitement thermique.
