Type agitateur de palette de filtre à disques de la série 40M2 -120M2 de GPY

Agitateur de type palette d'équipement de habillage de minerai de filtre à disques de série de GPY

1. But

Le filtre à disques de série de GPY est principalement utilisé pour la déshydratation des matériaux à grain fin tels que le charbon propre de flottaison de 0~0.5mm et le charbon de queue, et peut également être employé pour la séparation de solide-liquide dans la métallurgie, l'industrie chimique, le pétrole et le traitement des eaux usées.

2. Principe de fonctionnement

Le procédé de filtration du filtre à disques est : sous l'action de la différence de pression constituée par la pompe à vide, un produit de filtration de particules est formé sur le tissu filtrant, et la phase liquide est enlevée par le produit de filtration et le tissu filtrant pour réaliser la séparation de solide-liquide, et le produit de filtration entre dans le secteur de séchage. La majeure partie de l'eau est enlevée, et alors elle entre dans le secteur d'extraction. L'air comprimé produit par le ventilateur enlève à l'air comprimé une partie du produit de filtration sur le disque de filtre, et le reste du produit de filtration est déchargé par le grattoir, qui est accompli dans un cycle.

3. Paramètres techniques d'équipement de habillage de minerai

4. Caractéristiques principales

(1) le dispositif de transmission a une structure compacte, une opération fiable et un règlement stepless de vitesse ;

(2) équipé d'un accouplement couple-limiteur, qui joue le rôle de la protection de surcharge et assure le fonctionnement sûr et fiable du moteur principal ;

(3) l'axe central est une structure soudée, qui est légère dans le poids, bonne dans la rigidité, haute dans la force et grande dans le déplacement de filtrat. La bague est un matériau composite de PS, qui est léger dans le poids et résistant à l'usure ;

(4) le nouveau type plat en forme d'hélice en plastique de point d'étoile est adopté, qui est léger dans le poids, haut dans la force, bon dans le hydrophobicity, haut dans le taux de s'ouvrir, bon dans l'effet de déshydratation et de De-gâteau, bas en humidité de produit de filtration, longtemps dans la durée de vie, anticorrosion et commode pour la décoration ;

(5) le tissu filtrant est tissé avec le fil d'acier inoxydable, qui a bon filtrant l'effet, la basse humidité de produit de filtration, le taux élevé de retrait de gâteau et la longue durée de vie ;

(6) la boîte de bourrage de scellage de type flotté d'agitateur de type palette est adoptée, permettant à l'axe d'agitateur de flotter dans une certaine mesure, l'effet de scellage est bon, et il est facile remplacer les pièces de scellage ;

(7) l'utilisation combinée d'air instantané soufflant et a suspendu le grattoir déchargeant le dispositif a non seulement un taux de déchargement élevé (jusqu'à 90%), mais également le grattoir peut balancer avec le disque de filtre, et le disque de filtre est dans un bon état de force, réduisant la charge sur le centre serveur ;

(8) en plus des avantages ci-dessus, les nouveaux produits de la série GPY20-120 sont conçus selon la taille de la base et du port de décharge, qui est commode pour la rénovation de la vieille usine et le renouvellement de l'équipement.

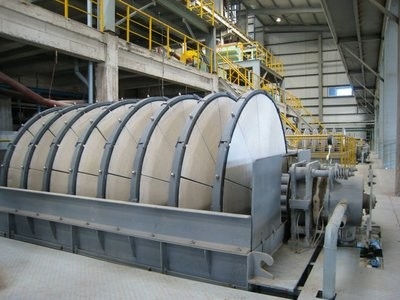

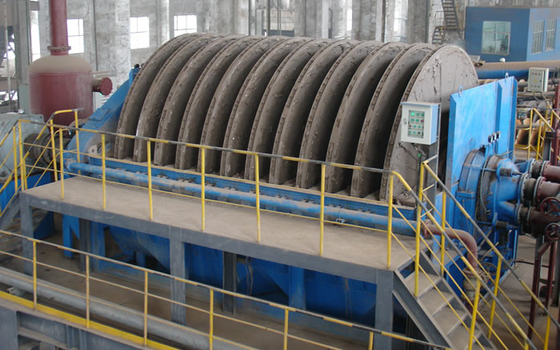

5. Explication de photo d'équipement de habillage de minerai
