Diamètres minimum de vitesse de broyeur aux boulets HRC50~55 de 100 millimètres à 15000 millimètres

Diamètres minimum de vitesse de périmètre du moulin HRC50~55 de 100 millimètres à 15000 millimètres

1. Les impératifs techniques d'un grand anneau de vitesse de CITICIC
(1) est traité préalablement avant de normaliser le traitement durcissant extérieur, la dureté si HB210 | 250 ; la représentation mécanique sont le Rb 690MPa, effort de fléchissement Rs 490MPa, l'élongation D5 11%, striction de force finale W 25%, dureté Ak 30J d'impact ; induction de dents durcie, dureté HRC50 | 55 ; profondeur durcie efficace 3 | 5mm de couche.
(2) la détection ultrasonique globale de faille, qualité interne devrait répondre à deux exigences standard des conditions GB7233-87 ; l'inspection de particules magnétiques de dent et de filet, qualité devrait répondre à deux normes des conditions GB/T9444-88.
(3) la note le bâti n'est pas R5 arrondi | R10.
(4) le chanfrein de dent aux deux extrémités et 1 45b.5) par 2 et demi largeur de dent d'engrenage d'anneau de chaque anneau couplant le long du bord d'un anneau entier fait avec les boulons de haute résistance, combinés avec la surface de dent doit être au centre inférieur.

2. paramètres techniques de vitesse de périmètre de moulin

3. grand processus de fabrication de vitesse d'anneau

(1) de rugueux
Le blanc de moulage en acier est fourni par l'usine lourde de pièce forgéee de CITIC Heavy Machinery Co., Ltd., dirigée par la norme GB11352-89 définit des conditions pour modeler selon le processus de moulage, fusion, moulant, boîtes de coup, nettoyage, habillant des bâtis ;. Pendant l'inspection et l'acceptation par les dessins et les impératifs techniques pour le blanc en acier
Contrôles, accordant les normes JB/T6402-92 publiées après acceptation
En bas de la procédure.
(2) dégrossissage
Croisé par le dessin et rester l'allocation, l'alignement, connexion, traitant à l'intérieur et à l'extérieur du cercle, combinant le fraisage de visage, le perçage et d'autres processus.
(3) blessure d'exploration
La détection ultrasonique globale de faille, qualité interne devrait répondre aux deux exigences des normes GB7233-87.
(4) normalisation du traitement préparatoire
les paires de Semi-anneau normalisant et gâchant le traitement, fournissent une bonne organisation pour le durcissement extérieur suivant ; déformation de dessins de presse de la demi inspection de vitesse d'anneau après traitement thermique.
(5) usinage
D'abord 2 et demi l'anneau est fait avec les boulons de haute résistance reliant l'anneau dans son ensemble, le processus global en dessinant des dents de Quannei un Wai de cercle et des conditions de processus de fraisage supérieures et plus bas de gamme, et puis dessinantes et de usinages.
(6) élimination de traiter l'effort
L'anneau global a recuit pour éliminer l'effort.
(7) durcissement global de surface d'anneau
SI le long de l'induction alvéolaire de surface de dent durcissant, dureté HRC50 | 55, profondeur durcie efficace 3 | 5mm de couche.
(8) inspection finale
D'abord, la fréquence de détection éteignant, la dureté après le gâchage de la vitesse d'anneau cogging répond aux exigences des dessins ; deuxièmement, pour détecter si le diamètre extérieur maximum un D6944 plus de grande taille comme déformation 3mm, la correction mécanique requise jusqu'à qualifié ; Troisièmement, l'inspection de particules magnétiques de dent et de filet, qualité devrait répondre à deux exigences standard des conditions GB/T9444-88 ; En conclusion, selon les dessins et les impératifs techniques pour l'inspection finale.

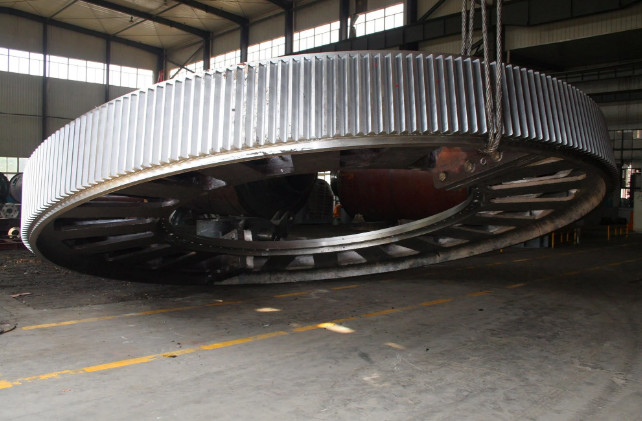

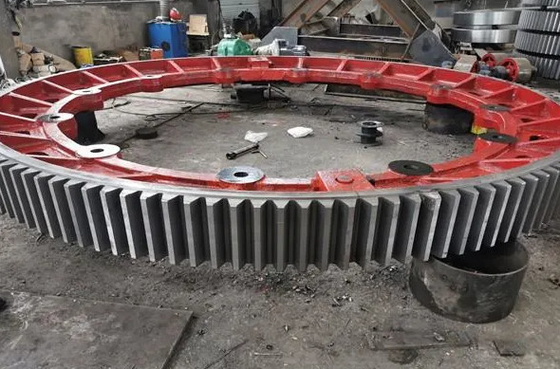

4. Explication de photo de vitesse de périmètre de moulin
