Dimension maximum 12mm d'alimentation de grand de particules gabarit de diaphragme

Dimension maximum 12mm d'alimentation de grand de particules de gabarit de minerai équipement de habillage

1. Introduction de base de gabarit

Le double gabarit de diaphragme de seau est divisé en deux types : type gauche machine et bon type surface de gabarit. Ce gabarit est un tamis fixe. Il convient à la séparation des minerais en métal, tels que le tungstène et etc. placer de or-contenir, minerai sélectif de bidon. Il peut être employé pour les matériaux à grain fin et à gros grain. Dans le cas particulier d'assortir le placer, la dimension particulaire maximum est 12mm.

2. Paramètres techniques d'équipement de habillage de minerai

3. Structure et instructions pour l'usage

La structure du gabarit de diaphragme du double-seau LTS300×450 se compose de parties principales telles que le corps, le dispositif de transmission, le séparateur d'eau, le diaphragme et le robinet. Elle est divisée en deux parts, secteur bâtissant et secteur de diaphragme. Le processus bâtissant est suivi par l'agitation du milieu (l'eau) provoqué par en haut et en bas le mouvement d'échange du diaphragme en caoutchouc. Le moteur conduit la grande poulie pour tourner par la V-ceinture, de sorte que la bielle sur l'axe excentrique se déplace en haut et en bas, et le bras de balancier lié à cette bielle se déplace également en haut et en bas. Il y a deux autres bielles sur le bras de balancier qui relient le diaphragme en caoutchouc, de sorte que le diaphragme puisse échanger en haut et en bas. Exercice, bâtissant.

Selon la dimension particulaire du minerai à traiter, les temps de course de la bielle peuvent être changés et différentes courses peuvent être choisies afin d'obtenir le meilleur effet bâtissant. La manière de changer la course est de remplacer la petite poulie. Il y a deux courses : 322 fois/minute ; 420 fois/mn. La méthode de sélection de course est de détacher la vis de réglage et l'écrou, retire la goupille de positionnement, et tourne la position relative entre la douille excentrique d'ajustement et l'axe excentrique. Il y a 11 courses différentes (0-25.3mm).

Puisqu'un tamis est ajouté au-dessus du tamis fonctionnant, la machine de gabarit peut être utilisée pour manipuler des matériaux avec la dimension particulaire inégale. (Note : cet écran ne peut être fourni selon les conditions d'ordre) après que le minerai cru choisi soit envoyé à la chambre bâtissante, les particules de minerai sont stratifiés dans le milieu selon leur densité due à l'agitation du diaphragme ; les fins et les particules lourdes de minerai traversent l'espace entre les particules artificielles de lit et le trou de tamis, les particules grosses et légères de minerai (minerais) dans la couche supérieure sont balayés au port de décharge à l'extrémité du tamis par l'écoulement moyen, parce que la chambre arrière de gabarit est inférieure à la chambre avant de gabarit. 50mm, ainsi les particules légères de minerai débordent par le plat de queue de la chambre avant et entrer dans la chambre arrière, et sont bâtis encore. La taille du plat de queue peut être ajustée au besoin pour commander la quantité de minerai déchargée. Le concentré dans le seau de stockage est régulièrement déchargé par le tuyau de décharge.

La réduction de gabarit est une opération de tri profonde de cannelure. Elle emploie l'eau comme milieu de réduction, et emploie la différence dans la densité des minerais choisis à la gangue pour le tri. Les machines de gabarit sont en grande partie type de diaphragme, et la course et le nombre de courses sont basés sur la densité des minerais choisis. , peut être avec souplesse ajusté, très utilisé dans la réduction de gravité du tungstène, de l'étain, de l'or de placer, de l'hématite, du limonite, du manganèse, du titane, de l'antimoine, du plomb, du tantale, du niobium et d'autres métaux.

4. Portée d'application de gabarit

Il y a beaucoup de modèles des gabarits. Le gabarit AM30 est un grand gabarit de particules. Très utilisé dans la réduction de gravité du tungstène, de l'étain, de l'or de placer, de l'hématite, du limonite, du manganèse, du titane, de l'antimoine, du plomb, du tantale, du niobium et d'autres métaux. Selon des besoins des utilisateurs, nous pouvons produire LTP34/2, LTA55/2, LTA1010/2, LTC-69/2, 2LTC79/4, 2LTC-912/4 et d'autres modèles des gabarits.

Le gabarit 6109 trapézoïdal le gabarit trapézoïdal a une capacité de traitement de 20-30T par heure.

Le gabarit de la vague JT1070-2 de dent de scie a les avantages d'économiser l'eau et l'énergie et d'améliorer le repêchage des fines particules et des minerais. Il est très utilisé dans la fonte du tungstène, de l'étain, de l'or, du fer, du manganèse, du titane, de la herminette, du chrome, du soufre et des divers alliages. Scorifiez l'extraction des métaux, etc.

La machine du gabarit LTA-1010/2 est principalement utilisée pour traiter le tungstène, l'étain, l'antimoine et d'autres minerais dans la réduction.

La machine du gabarit LTP34/2 est très utilisée dans la réduction de gabarit du tungstène, étain, or, fer, mène, zinc, manganèse et d'autres métaux lourds.

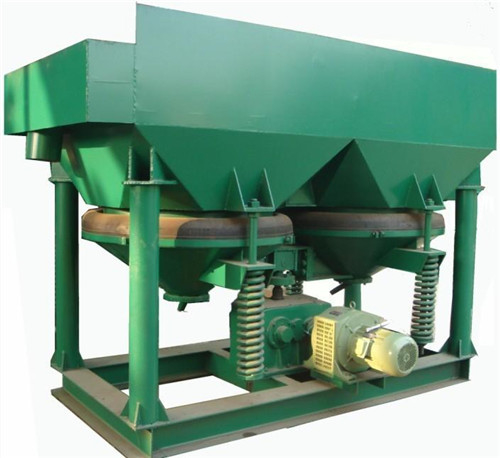

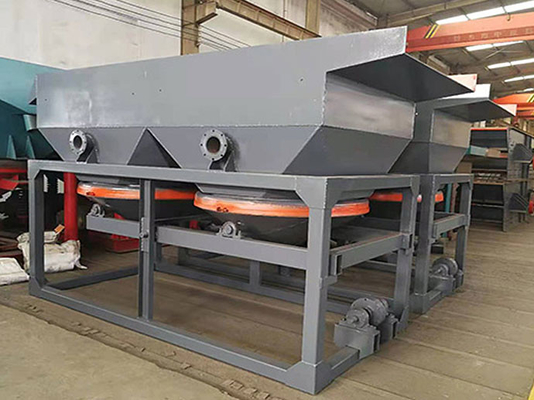

5. Explication de photo d'équipement de habillage de minerai
