Détails sur le produit:
Conditions de paiement et expédition:
|
Nom: | Pignon de vitesse de périmètre de moulin | Matériel: | Acier allié GS42CrMo4 |
---|---|---|---|
Application: | Four rotatif, broyeur à boulets | Chaîne de module: | Module 10 au module 70 |
Classification: | Vitesse de périmètre de moulin | Diamètres minimum: | 100 mm à 15000 mm |
Port: | Qingdao, Changhaï, TianJian | Garantie: | 12 mois |
Surligner: | Vitesse de périmètre de moulin d'équipement minier,Vitesse de périmètre de moulin de 10 modules,Pignon de pièce de rechange de broyeur à boulets |

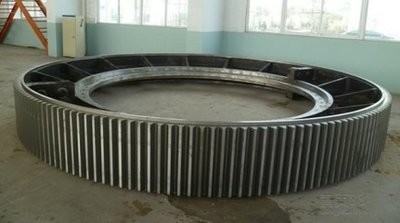

Équipement minier de pignon de vitesse de périmètre de broyeur à boulets de pièce de rechange de broyeur à boulets
1. Vitesses de périmètre : Vitesse de périmètre de four rotatoire, vitesse de périmètre de broyeur à boulets
Les vitesses de périmètre offertes trouvent l'application étendue dans différents secteurs industriels incluant dans l'industrie cimentière d'usines, d'acier et d'éponge de fer, industrie minière, moulins de vent aussi bien que dans d'autres secteurs industriels. Celles-ci sont rendues disponibles dans la gamme de module du module 10 au module 70 et en diamètres minimum de 100 millimètres à 15000 millimètres. De plus, ceux-ci comportent le poids maximum de 70 d'une seule pièce de la TA. Ici la gamme des réducteurs de transmission/des vitesses durcis et moulus comportent vitesses de boîtes d'engrenage à vis sans fin,/boîtes de vitesse hélicoïdales hélicoïdales/doubles, boîtes de vitesse de Hélicoïdal-biseau, boîtes de vitesse planétaires et d'autres.
2. paramètres de produit de grand anneau pour la vitesse de périmètre de moulin
Article | Caractéristiques structurelles | Traitement de la mesure | Contenu d'essai |
Vitesse de périmètre |
(1) acier de GS42CrMo4Alloy (normes de propriété industrielle d'entreprise) HB 220~240 (2) semi-structuré, Y-rai |
(1) raffinage en acier externe (l'argon de Rhésus et traitement de vide) (4) le fraisage approximatif, temps de libération, réparent la surface commune, puis petit pain fin |
propriétés mécaniques de bâtis (de 1) et composition chimique (norme interne) (2) dégrossissage après l'essai sonique semi-finissage (de 3), finissant après inspection d'essai ultrasonique et de particules magnétiques (4) inspection extérieure de particules magnétiques de dent, essai de dureté contrôle de tolérance de dent (de 5) (6) l'essai de charge d'ensemble d'usine pour vérifier l'exactitude de la taille de la vitesse |
3. Grand processus de fabrication de vitesse d'anneau
Rugueux :
Le blanc de moulage en acier est fourni par l'usine lourde de pièce forgéee de CITIC Heavy Machinery Co., Ltd., dirigée par la norme GB11352-89 définit des conditions pour modeler selon le processus de moulage, fusion, moulant, boîtes de coup, nettoyage, habillant des bâtis ;. Pendant l'inspection et l'acceptation par les dessins et les impératifs techniques pour le blanc en acier
Contrôles, accordant les normes JB/T6402-92 publiées après acceptation
En bas de la procédure.
Dégrossissage :
Croisé par le dessin et rester l'allocation, l'alignement, connexion, traitant à l'intérieur et à l'extérieur du cercle, combinant le fraisage de visage, le perçage et d'autres processus.
Blessure d'exploration :
La détection ultrasonique globale de faille, qualité interne devrait répondre aux deux exigences des normes GB7233-87.
Normalisation du traitement préparatoire :
les paires de Semi-anneau normalisant et gâchant le traitement, fournissent une bonne organisation pour le durcissement extérieur suivant ; déformation de dessins de presse de la demi inspection de vitesse d'anneau après traitement thermique.
Usinage :
D'abord 2 et demi l'anneau est fait avec les boulons de haute résistance reliant l'anneau dans son ensemble, le processus global en dessinant des dents de Quannei un Wai de cercle et des conditions de processus de fraisage supérieures et plus bas de gamme, et puis dessinantes et de usinages.
Élimination de traiter l'effort :
L'anneau global a recuit pour éliminer l'effort.
Durcissement global de surface d'anneau :
SI le long de l'induction alvéolaire de surface de dent durcissant, dureté HRC50 | 55, profondeur durcie efficace 3 | 5mm de couche.
Inspection finale :
D'abord, la fréquence de détection éteignant, la dureté après le gâchage de la vitesse d'anneau cogging répond aux exigences des dessins ; Deuxièmement, pour détecter si le diamètre extérieur maximum un D6944 plus de grande taille comme déformation 3mm, la correction mécanique requise jusqu'à qualifié ; Troisièmement, l'inspection de particules magnétiques de dent et de filet, qualité devrait répondre à deux exigences standard des conditions GB/T9444-88 ; En conclusion, selon les dessins et les impératifs techniques pour l'inspection finale.
