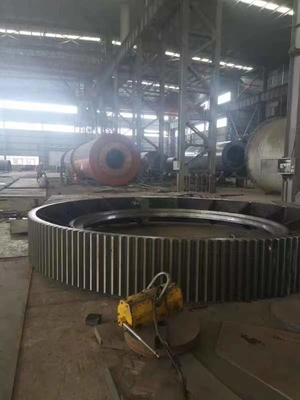

Bâti d'OEM et forge diamètre Ring Gear de dent en acier de vitesse de périmètre de moulin du grand
1. processus de fabrication de grand anneau de dent pour la vitesse de périmètre de moulin

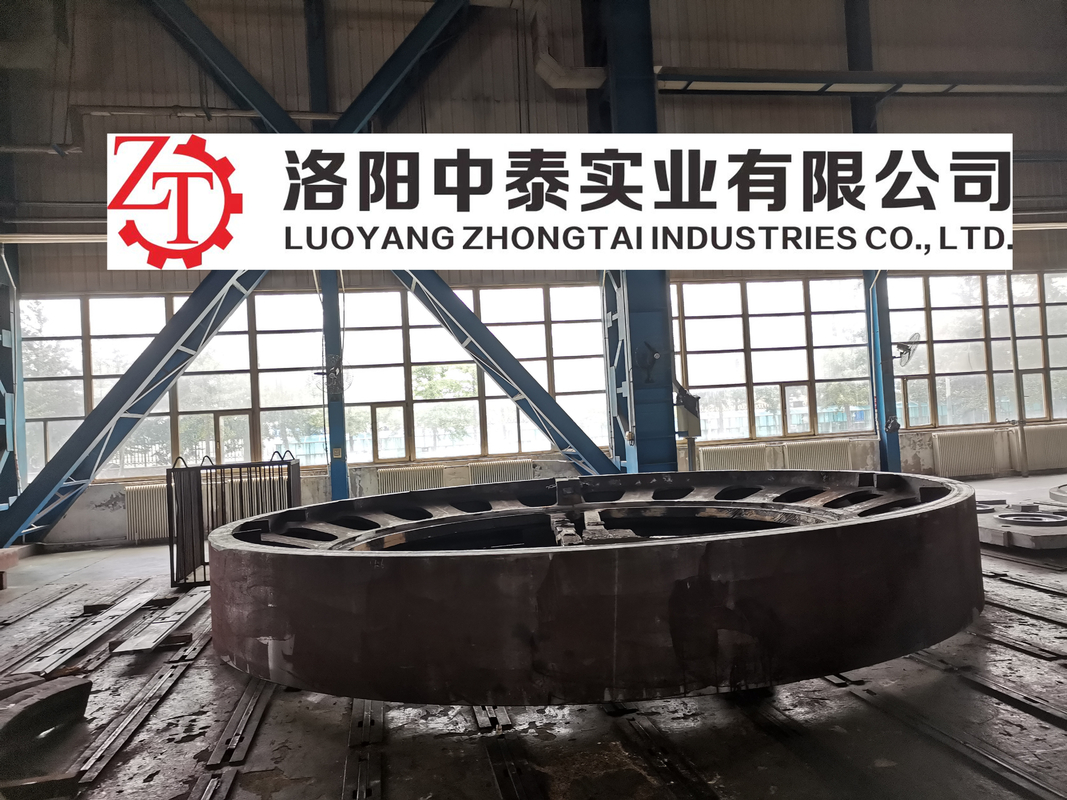

(1) en blanc
Le blanc de moulage en acier est fourni par le bâti lourd et usine de forge des machines Cie., Ltd d'industrie lourde de CITIC. Il est mis en application selon la norme gb11352-89. Moulage, fusion, versement, boîte battant, nettoyant et habillant des bâtis selon mouler des conditions de processus ; Pendant l'inspection et l'acceptation, le blanc en acier moulé sera vérifié selon les dessins et les impératifs techniques, et le processus sera déposé après dépassement de l'acceptation selon la norme JB/T6402-92.
(2) usinage approximatif
Lignes d'aspiration selon les conditions des dessins et mettre de côté l'allocation de traitement, alignement, connexion, traitant le cercle intérieur et externe, la surface commune de fraisage, le perçage et d'autres processus.
(3) blessure d'agent
L'inspection ultrasonique sera effectuée dans l'ensemble, et la qualité interne répondra aux exigences secondaires de la norme GB7233-87.
(4) normalisation du traitement préparatoire
Le demi anneau est normalisé et gâché dans les paires pour fournir la bonne microstructure pour l'extinction extérieure suivante. Et selon les conditions des dessins de vérifier la déformation du demi anneau de vitesse après traitement thermique.
(5) usinage

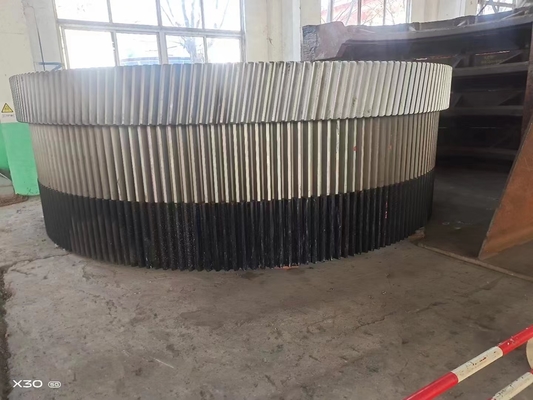

Anneau le de deux premier moitiés avec la connexion de boulon de haute résistance dans un anneau entier, selon les conditions du traitement de dessins du cercle entier d'anneau et supérieur et plus bas de gamme, et puis selon les dessins et les conditions de usinage pour fraiser des dents.
(6) effort de usinage Eliminate
L'anneau intégral est recuit pour éliminer l'effort.
(7) extinction extérieure de l'anneau intégral de vitesse
Induction de fréquence moyenne extérieure de dent éteignant le long de la cannelure de dent, dureté HRC50~55, profondeur durcissante efficace 3~5mm de couche.
(8) inspection finale
Premièrement, essai si la dureté de chaque cannelure de l'anneau de vitesse après la fréquence intermédiaire éteignant et gâchant répond aux exigences du dessin ; Deuxièmement, détectez si la taille du diamètre extérieur maximum D6944 est trop grande, comme la déformation de 3mm, ont besoin de la correction mécanique jusqu'à qualifié ; Troisièmement, pour l'inspection de particules magnétiques des dents d'engrenage et du filet de transition, la qualité devrait répondre aux exigences secondaires stipulées dans la norme GB/T9444-88 ; En conclusion, selon les dessins et les impératifs techniques pour l'inspection finale.
2. Paramètres de produit de grand anneau pour la vitesse de périmètre de moulin
| Le grand anneau de vitesse |
⑴Acier de fonte de l'alliage GS42CrMo4 (norme d'entreprise) HB 220 | 240
La demi structure, type plat de Y.
(3) dent oblique.
(4) structure raisonnable de cachetage et d'alignement.
|
⑴En dehors de raffiner du four en acier fondu (soufflement d'argon et traitement de vide de Rhésus).
(2) la technologie accrochante de sable spécial de moulage à froid est adoptée pour assurer la densité du bâti et de la dent.
(3) normalisation du traitement (technologie de propriété industrielle) pour assurer la dureté de surface de dent.
(4) après le fraisage approximatif, le vieillissement de libération, réparent la surface commune, et puis le roulement fin
⑸fraisage fait maison de précision de fraise-mère.
|
⑴Propriétés mécaniques et composition chimique de blanc de moulage (norme de contrôle interne).
(2) le ressuage ultrasonique après l'usinage approximatif.
⑶demi finissage, inspection ultrasonique de finition et inspection de particules magnétiques.
(4) inspection extérieure de particules magnétiques de dent, inspection de dureté.
⑸Vérifiez la tolérance du profil de dent.
⑹L'essai à vide de l'Assemblée générale avant la livraison, vérifient l'exactitude de maillage de grandes et petites vitesses.
|
3. Introduction de cas de grande vitesse d'anneau
(1) la plus grande vitesse d'anneau en Chine -- la plus grande vitesse d'anneau dans le monde vient la chaîne de montage dans le groupe Cie., Ltd, province de machines lourdes de Luoyang Zhongxin de Henan. L'anneau a un diamètre de 9,936 mètres, un diamètre intérieur de 7,950 mètres, et un poids total de 80 tonnes. L'extrémité externe de l'anneau est garnie de 274 dents 0,9 mètres de haut.
(2) les machines lourdes Cie., Ltd de Citic ont signé un contrat de production avec du fer de Wuhan et le groupe en acier pour fabriquer le plus grand four oxydé à agglomération du granule du monde pour elles. En tant que partie fondamentale de four à agglomération, le traitement de la grande vitesse d'anneau attire l'attention. Précédemment, machines lourdes de Citic traitant le diamètre maximum d'anneau de 8,8 mètres. La production réussie du grand anneau de vitesse du fer et de Steel Co., Ltd. de Wuhan a réalisé une autre percée significative dans l'histoire du traitement chinois et du monde de vitesse d'anneau. L'anneau a un diamètre de 9,936 mètres, un diamètre intérieur de 7,950 mètres, et un poids total de 80 tonnes. L'extrémité externe de l'anneau est garnie de 274 dents 0,9 mètres de haut. La production réussie du grand anneau de dent a réalisé une autre percée significative dans l'histoire du traitement chinois et du monde de dent d'anneau.
