| Nom: | Washbox | Condition: | nouveau |
|---|---|---|---|
| Chambre de gabarit: | 1-3 PCs | Le poids: | Depands, 130kg |
| garantie: | 1 année | Modèle: | Gabarit du diaphragme 100*150 |
| Secteur de chambre de tamis: | 0,015 m² | Temps de précipitation: | 420/min |
| Surligner: | Équipement de extraction de habillage de minerai de gabarit,gabarit d'exploitation de la chambre 3pcs,gabarit d'exploitation de haute performance |
||
Équipement de préparation de minerai La boîte à laver Jigging dans l'exploitation minière Jig Grinder Machine
1Description du produit.
Le minerai de Jigging pause appartient à réajuster l'opération de tri, il avec l'eau comme milieu de séparation, en utilisant la différence sélectionnée dans la proportion de minéraux gangue, effectue le tri,Le jig appartient au diaphragme., la course et la vitesse en fonction de la proportion du minéral sélectionné, peuvent être réglées de manière flexible, largement utilisées dans le tungstène, l'étain, l'or alluvial, l'hématite, le fer brun, le manganèse, le titane, l'antimon,le plomb, le tantale, le niobium comme séparation par gravité.
2. équipement de condensation de minerai de fer

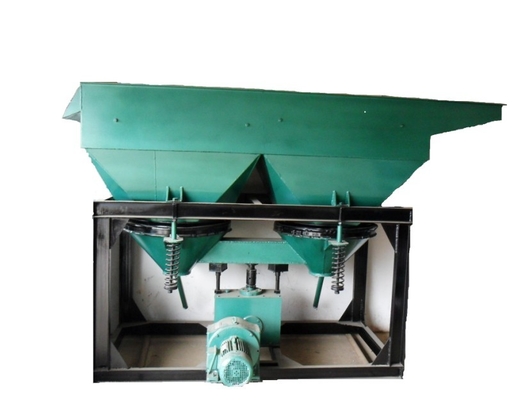

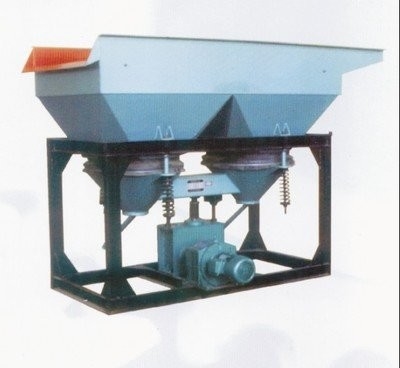

(1) Vue d'ensemble de l'outil de diaphragme à double seau
Le double seau de diaphragme est divisé en deux types de surface gauche et droite. Ce seau est un tamis fixe. Convient pour la séparation du minerai de métal, tel que le tungstène, l'or contenant placard,minerai d'étain, etc., peut être utilisé pour la sélection de matériaux fins, peut également être utilisé pour la sélection de matériaux grossiers, la taille maximale des particules d'alimentation en minerai de 6-8 mm,mais dans le cas individuel de la séparation de placers, la taille maximale des particules est de 12 mm.
(2) Structure et instructions d'utilisation de la jante de diaphragme à double seau
La structure du jig de diaphragme à double seau LTS300×450 est composée de: fuselage, dispositif de transmission, séparateur d'eau, diaphragme et verrou et autres parties principales, la carrosserie a deux tailles de trémie,chaque trémie de diaphragme est divisée en une zone de jig et une zone de diaphragme avec une cloison inférieureLe processus de jigging dépend du diaphragme en caoutchouc pour effectuer le mouvement de réciprocité vers le haut et vers le bas causé par le milieu (eau).Le moteur entraîne la grande roue en cuir à travers la ceinture triangulaire pour tourner, de sorte que la tige de raccordement de l'arbre excentrique se déplace vers le haut et vers le bas, et le bras balançant relié à la tige de raccordement se déplace également vers le haut et vers le bas,et il y a deux tiges de connexion sur le bras de balançoire connecté au diaphragme en caoutchouc, de sorte que le diaphragme monte et descend en mouvement réciproque, jig ging.
En fonction de la taille des grains du minerai traité, la course de la tige de raccordement peut être modifiée et une course différente peut être sélectionnée pour obtenir le meilleur effet de jigging.La méthode de modification des temps de perforation est de remplacer la petite roue de ceinture en cuir. Il peut y avoir deux types de temps de poinçonnage: 322 fois/min; 420 battements par minute.et faire pivoter la position relative entre le manche de réglage excentrique et l'arbre excentriqueIl y a 11 coups différents (0-25.3 mm).
En raison de l'ajout d'un tamis au-dessus du tamis de travail, le tamis peut être utilisé pour manipuler des matériaux de taille de particules inégale.ce écran ne peut pas être fourni selon les exigences de la commande) le minerai brut sélectionné est envoyé dans la chambre jig ging, en raison de l'agitation du diaphragme, les particules de minerai dans le milieu sont stratifiées selon la gravité spécifique;Particules fines et lourdes de minerai à travers l'écart et le tamis des particules artificielles du lit, placé dans le réservoir de stockage de jig bucket, les particules de minerai (minéraux) grossiers et légers supérieurs par le débit moyen jusqu'à l'extrémité de la bouche de décharge du tamis,parce que la position de la dernière chambre de réglage est 50 mm plus basse que la première chambre de réglage, les particules de minerai léger débordent à travers la plaque de queue de la première chambre et pénètrent dans la seconde chambre, et sont à nouveau jigged.La hauteur de la position de la plaque de coque peut être réglée en fonction de la nécessité de contrôler la taille de la décharge de mineraiLe concentré dans la trémie de stockage et de décharge est périodiquement déchargé du tuyau de décharge.
3.Équipement pour le condensage du mineraiPrincipales données techniques du dispositif de réglage du diaphragme à double seau:
Spécifications du produit et paramètres techniques:
| Modèle SPEC | Chambre de réglage |
Surface de la salle d'écran (m2) |
Taille d'alimentation (mm) | Capacité de production (t/h) | Durée de la course(mm) | Temps d'accident vasculaire cérébral ((temps/min) | Ajout de wate (t/h) |
(kg/cm2) |
Moteur | Poids (kg) | |
| Le type | Puissance (KW) | ||||||||||
|
100 x 150 Disque de diaphragme |
1 | 0.015 | - 3 | 0.018-0. Je vous en prie.6 | - | 420 | - | On est à 1-1.5 | Le nombre de points de contrôle | 0.55 | 130 |
|
300 × 450 D'une capacité supérieure ou égale à 300 W |
2 | 0.27 | - 12 ans | 3 à 6 | 0 à 26 | 322 | 2 à 4 | On est à 1-1.5 | Le numéro de série | 1.1 | 745 |
|
1000 × 1000 Jig conique en descente |
2 | 2 | 1 à 5 | 10 à 25 | 0 à 26 | 200 à 350 | 60 à 80 | 0.6 à 2 | Le nombre de points de contrôle | 1.5 | 1700 |
|
370 × 360 Jig de diaphragme conique en descente |
2 | 0.274 | 6 | 1 à 3 | 5 à 25 | 200 à 250 | 2 à 5 | - | Le numéro de série | 1.1 | 240 |
| D'une épaisseur n'excédant pas 1 mm | 3 | 2.7 | - 3 | 12.5 à 37.5 | 13 à 21 | 170 à 230 | 60 à 90 | 2 | Le numéro de série | 1.1 | 2000 |
| 670 × 920jig | 2 | 1.44 | 4 à 8 | 7 à 10 | 18 à 24 ans | 240 à 300 | |||||
