Haut gabarit Washbox 420/min d'exploitation de laboratoire d'équipement de habillage de minerai de récupération

Haute machine Washbox de gabarit d'exploitation de laboratoire d'équipement de habillage de minerai de récupération

1. Les caractéristiques de gabarit de vague de dent de scie d'équipement de habillage de minerai et les paramètres détaillés sont comme suit :

Le gabarit de vague de dent de scie est un de l'équipement principal de la réduction de gravité. En raison de sa grande capacité de traitement, grand choix de taille de séparation, récupération élevée, bon effet, il est très utilisé dans la séparation de l'or de sable, étain, tungstène, avance, zinc, antimoine, manganèse, diamant, minerai de fer et d'autres mines de métallurgie et bateaux non ferreux d'extraction de l'or. Le jT4-2, JT1.5-2 le type gabarit de particules de vague de dent de scie grand de ce genre de produits, la dimension particulaire maximum de l'alimentation de minerai peut atteindre 30MM, utilisant l'écran sur l'écran pour décharger l'Oregon. Il est appliqué à la réduction du minerai de barytine, minerai de manganèse, minerai de fer et ainsi de suite. Il a les avantages du grand choix de taille du minerai et de l'approvisionnement en eau sensiblement réduit sous l'écran.

Le gabarit traditionnel est en grande partie conduit par excentricité circulaire, et sa courbe de pulsation de gabarit est en grande partie sinusoïdale. Puisque la vitesse de l'eau et le temps de montée et en baisse d'action produit par le mouvement de diaphragme sont fondamentalement identique, il ne favorise pas se desserrer d'une couche de lit de gabarit et la stratification des particules de minerai selon la densité, de ce fait affectant le taux de rapport et de récupération de séparation de l'équipement.

Le gabarit de vague de zigzag est un équipement économiseur d'énergie de séparation de gravité développé et amélioré sur la base du gabarit traditionnel selon la loi théorique de stratification d'une couche de lit de gabarit. Sa courbe ging de pulsation de gabarit est le zigzag, qui rend l'écoulement de montée plus rapide que l'écoulement en baisse : le temps de montée est court et le temps de chute est long ; Il surmonte les défauts gabarit de vague sinusoïdale et de palpitation de courbe dans l'écoulement d'eau en hausse et en baisse et le même temps d'action, augmente le relâchement du lit, allège l'effet d'inhalation, fait les particules lourdes de minerai dans les minerais arrangent entièrement, et améliorent considérablement le taux de capacité et de récupération de rapport de séparation de l'équipement. Comparé au gabarit sinusoïdal, Sn 3,01%, W 5,5%, Pb 1,63%, Zn 2,04% ; La consommation d'eau est réduite de 30%-40%, la surface couverte est réduite de 1/3, et la course peut être ajustée, parce que le moteur électromagnétique d'ajustement est utilisé pour traîner la course peut être ajustement stepless. Sa représentation a atteint le niveau avancé domestique et elle est une de l'équipement économiseur d'énergie idéal de séparation de gravité actuellement.

2. Paramètres de produit de gabarit d'équipement de habillage de minerai

(1) aperçu de double gabarit de diaphragme de seau

Le double gabarit de diaphragme de seau est divisé en types gauches et droits de la surface deux de gabarit. Ce gabarit est un tamis fixe. Approprié à la séparation du minerai en métal, tel que le tungstène, l'or contenir le placer, le minerai de bidon, etc., peut être employé pour la sélection des matériaux fins, peut également être employé pour la sélection des matériaux bruts, la dimension particulaire de alimentation de minerai maximum de 6-8mm, mais dans le cas particulier de la séparation du placer, la dimension particulaire maximum de 12mm.

(2) instructions de structure et d'utilisation de double gabarit de diaphragme de seau

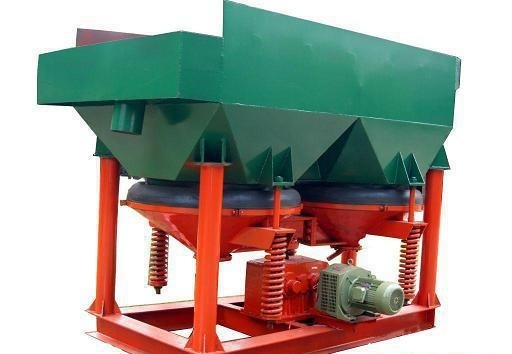

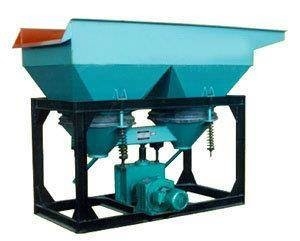

La structure de gabarit de diaphragme de seau du double LTS300×450 se compose de : le fuselage, le dispositif de transmission, le séparateur d'eau, le diaphragme et le verrou et d'autres pièces principales, le corps a deux tailles de trémie, chaque trémie de diaphragme est divisée en secteur de gabarit et secteur de diaphragme avec la séparation inférieure. le processus ging de gabarit dépend du diaphragme en caoutchouc pour en haut et en bas le mouvement d'échange provoqué par le milieu (l'eau) pour effectuer. Le moteur conduit la grande roue en cuir par la ceinture de triangle pour tourner, de sorte que la bielle sur l'axe excentrique se déplace en haut et en bas, et le bras de balancier lié à la bielle se déplace également en haut et en bas, et il y a deux bielles sur le bras de balancier relié au diaphragme en caoutchouc, de sorte que le diaphragme se lève et vers le bas échangeant le mouvement, bâtissent ging.

Selon le grosseur du grain du minerai traité, la course de la bielle peut être changée et la course différente peut être choisie obtenir l'effet ging du meilleur gabarit. La méthode de changer les temps de poinçon est de remplacer la petite roue de ceinture en cuir. Il peut y avoir deux genres de périodes de poinçon : 322 fois/minute ; 420 battements par minute. La méthode de sélection de course est de détacher la vis de réglage et l'écrou, retire le goujon de positionnement, et tourne la position relative entre la douille de ajustement excentrique et l'axe excentrique. Il y a 11 courses différentes (0-25.3mm).

En raison de l'addition d'un tamis sur le tamis fonctionnant, le gabarit peut être employé pour manipuler des matériaux avec la dimension particulaire inégale. (Note : cet écran ne peut pas être fourni selon les conditions d'ordre) du minerai que cru choisi est envoyé dans la chambre ging de gabarit, due à l'agitation du diaphragme, les particules de minerai dans le milieu sont stratifiés selon la densité ; Les particules fines et lourdes de minerai par l'espace et le tamis des particules artificielles de lit, l'ensemble dans l'entreposage en seau de gabarit, les particules grosses et légères supérieures de minerai (minerais) par l'écoulement moyen à l'extrémité de la bouche de décharge de tamis, parce que la position de la dernière chambre de gabarit est 50mm inférieurs à l'ancienne chambre de gabarit, ainsi le débordement léger de particules de minerai par le plat de queue de l'ancienne chambre et entrer dans la dernière chambre, et soient gabarit ged encore. La taille de la position de plat de queue peut être ajustée selon la nécessité de commander la taille de la décharge de minerai. Le concentré dans la trémie de stockage et de décharge est déchargé du tuyau de décharge périodiquement.

données 3.Main techniques de double équipement de habillage de minerai de gabarit de diaphragme de seau :

Spécifications produit et paramètres techniques :
