Minerai d'équipement de habillage de minerai de Jigger de vague de dent de scie de la CE séparant Washbox

Minerai d'équipement de habillage de minerai de Jigger de vague de dent de scie séparant Washbox

1. paramètres de produit de gabarit d'équipement de habillage d'öre

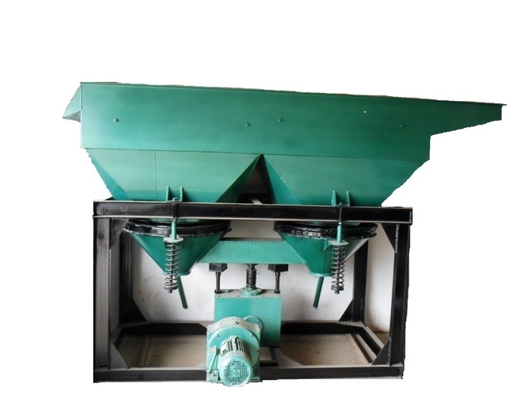

(1) aperçu de double gabarit de diaphragme de seau

Le double gabarit de diaphragme de seau est divisé en types gauches et droits de la surface deux de gabarit. Ce gabarit est un tamis fixe. Approprié à la séparation du minerai en métal, tel que le tungstène, l'or contenir le placer, le minerai de bidon, etc., peut être employé pour la sélection des matériaux fins, peut également être employé pour la sélection des matériaux bruts, la dimension particulaire de alimentation de minerai maximum de 6-8mm, mais dans le cas particulier de la séparation du placer, la dimension particulaire maximum de 12mm.

(2) instructions de structure et d'utilisation de double gabarit de diaphragme de seau

La structure de gabarit de diaphragme de seau du double LTS300×450 se compose de : le fuselage, le dispositif de transmission, le séparateur d'eau, le diaphragme et le verrou et d'autres pièces principales, le corps a deux tailles de trémie, chaque trémie de diaphragme est divisée en secteur de gabarit et secteur de diaphragme avec la séparation inférieure. le processus ging de gabarit dépend du diaphragme en caoutchouc pour en haut et en bas le mouvement d'échange provoqué par le milieu (l'eau) pour effectuer. Le moteur conduit la grande roue en cuir par la ceinture de triangle pour tourner, de sorte que la bielle sur l'axe excentrique se déplace en haut et en bas, et le bras de balancier lié à la bielle se déplace également en haut et en bas, et il y a deux bielles sur le bras de balancier relié au diaphragme en caoutchouc, de sorte que le diaphragme se lève et vers le bas échangeant le mouvement, bâtissent ging. Minerai d'équipement de habillage de minerai de Jigger de vague de dent de scie séparant Washbox

Selon le grosseur du grain du minerai traité, la course de la bielle peut être changée et la course différente peut être choisie obtenir l'effet ging du meilleur gabarit. La méthode de changer les temps de poinçon est de remplacer la petite roue de ceinture en cuir. Il peut y avoir deux genres de périodes de poinçon : 322 fois/minute ; 420 battements par minute. La méthode de sélection de course est de détacher la vis de réglage et l'écrou, retire le goujon de positionnement, et tourne la position relative entre la douille de ajustement excentrique et l'axe excentrique. Il y a 11 courses différentes (0-25.3mm).

En raison de l'addition d'un tamis sur le tamis fonctionnant, le gabarit peut être employé pour manipuler des matériaux avec la dimension particulaire inégale. (Note : cet écran ne peut pas être fourni selon les conditions d'ordre) du minerai que cru choisi est envoyé dans la chambre ging de gabarit, due à l'agitation du diaphragme, les particules de minerai dans le milieu sont stratifiés selon la densité ; Les particules fines et lourdes de minerai par l'espace et le tamis des particules artificielles de lit, l'ensemble dans l'entreposage en seau de gabarit, les particules grosses et légères supérieures de minerai (minerais) par l'écoulement moyen à l'extrémité de la bouche de décharge de tamis, parce que la position de la dernière chambre de gabarit est 50mm inférieurs à l'ancienne chambre de gabarit, ainsi le débordement léger de particules de minerai par le plat de queue de l'ancienne chambre et entrer dans la dernière chambre, et soient gabarit ged encore. La taille de la position de plat de queue peut être ajustée selon la nécessité de commander la taille de la décharge de minerai. Le concentré dans la trémie de stockage et de décharge est déchargé du tuyau de décharge périodiquement.

Minerai d'équipement de habillage de minerai de Jigger de vague de dent de scie séparant Washbox

2. Données techniques principales de double équipement de habillage de minerai de gabarit de diaphragme de seau :

Spécifications produit et paramètres techniques :

Minerai d'équipement de habillage de minerai de Jigger de vague de dent de scie séparant Washbox

Minerai d'équipement de habillage de minerai de Jigger de vague de dent de scie séparant Washbox
