Détails sur le produit:
Conditions de paiement et expédition:
|
Modèle: | Machine de flottaison de XJM | Condition: | Nouveau |
---|---|---|---|
Type: | Séparateur de la flottaison XJM-1 | Seul poids efficace (kilogrammes): | 1154 |
Cubage efficace (m3): | 1 | Couleur: | Coutume |
Garantie: | 12 mois | Classification: | Équipement de habillage de minerai |
Surligner: | Haut équipement efficace de habillage de minerai de Cubage,Haut séparateur efficace de flottaison de Cubage,Séparateur de flottaison d'OIN |

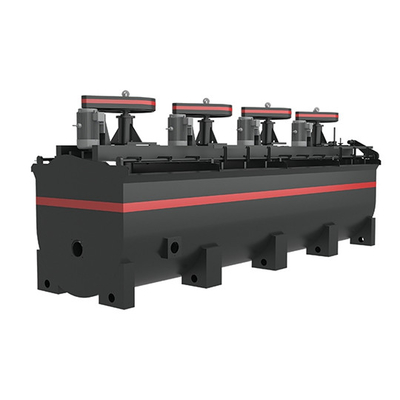

Machine de flottaison de série de l'équipement XJM de habillage de minerai avec haut Cubage efficace
1. Introduction d'équipement de habillage de minerai de machine de flottaison
La machine de flottaison convient à la séparation des métaux non ferreux, mais également à la séparation des non-métaux tels que la pierre de charbon, talc.
La machine de flottaison adopte le type réservoir de « U », l'inflation creuse d'axe et le redresseur de suspension, particulièrement une nouvelle roue à aubes. C'est une roue à aubes conique avec des lames inclinées vers l'arrière sous un angle, semblable aux roues de pompe centrifuge avec la vitesse spécifique élevée. Il a un grand nombre de pulpe, de petite tête de pression, de consommation de puissance faible et de structure simple. Un distributeur cylindrique poreux d'air est également installé dans la chambre de roue à aubes, de sorte que l'air puisse être également dispersé dans la plupart des secteurs de la lame de roue à aubes à l'avance, fournissant une plus grande pulpe - interface de contact d'air.
2. Caractéristiques d'équipement de habillage de minerai de machine de flottaison :
La machine de flottaison a les caractéristiques suivantes : grande capacité d'aspiration, consommation de puissance faible. Chaque fente a une fonction triple d'aspiration, de la réduction en pulpe et de flottaison, avec sa propre boucle de flottaison, sans n'importe quel matériel annexe, niveau de configuration, facile de changer le processus.
3. Paramètres techniques d'équipement de habillage de minerai de machine de flottaison
Données techniques d'équipement de habillage de minerai : Machine de flottaison de XJM
Modèle | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
Dimensions de descendeur | Longueur (millimètres) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
Largeur (millimètres) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
Taille (millimètres) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
Seul poids efficace (kilogrammes) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
Cubage efficace (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
Capacité de production (calculée par volume de boue) (m3/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
Moteur principal d'axe | Modèle | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
Puissance (kilowatts) | 5,5 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45 | |
Roue à aubes | |||||||||
Vitesse de rotation (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
Diamètre (millimètres) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
Taille (millimètres) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
Vitesse de rotation (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
Vitesse circulaire (m/s) | 7,5 | 7,5 | 7,5 | 7 | 6,97 | 7,6 | 7,6 | 7,4 | |
Moteur de panneau de terre grasse | Modèle | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
Puissance (kilowatts) | 1,1 | 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
Vitesse de rotation (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
Panneau de terre grasse | Vitesse de rotation (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
Diamètre (millimètres) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
Pression de vent de fan (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
Quantité d'injection de Max.air (m3/㎡·minute) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
