Détails sur le produit:
Conditions de paiement et expédition:
|
| Modèle: | Machine de flottaison de SF/XJM | Nom: | Séparateur de flottaison |
|---|---|---|---|
| Type: | Équipement de habillage de minerai | Sortie: | 0.2-8, 0.2-38 m3/min |
| Poids kilogramme: | 468-4486 kilogrammes | Quantité d'injection de Max.air: | 2 m3/㎡·minute |
| Diamètre millimètre de roue à aubes: | 300 millimètres | Vitesse de rotation de roue à aubes r/min: | 191-400 r/min |
| Surligner: | Machine de flottaison de rendement élevé,Roches lavant la machine de flottaison de séparation,Séparateur de flottaison de rendement élevé |
||

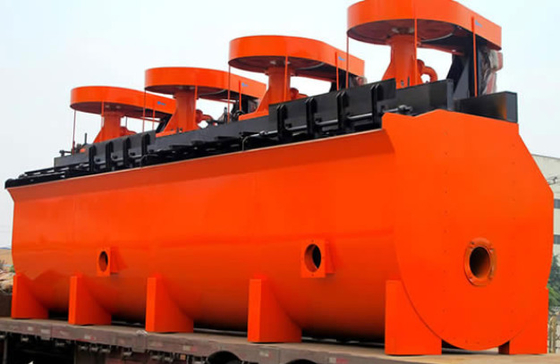

Machine de flottaison pour le lavage et la séparation de minerais de particules de roches
1. principe de fonctionnement d'équipement de habillage de minerai de machine de flottaison
Quand la machine de flottaison fonctionne, avec la rotation de la roue à aubes, la pulpe dans le réservoir est sucé du fond de la roue à aubes à la lame de roue à aubes, et l'air à basse pression donné par le ventilateur est également entré dans l'axe creux et le distributeur d'air de la roue à aubes. Après que la pulpe et l'air soient entièrement mélangés entre les lames, il est éliminé de la partie supérieure de la roue à aubes sur le synclinal, et entre dans le réservoir entier après flux stationnaire et orientation de redresseur. La bulle monte à la zone de stabilité de la mousse, et après enrichissement, la mousse déborde du déversoir de débordement et entre dans le réservoir de mousse. Une partie des écoulements de pulpe à la partie plus inférieure de la roue à aubes, et alors elle est remuée par la roue à aubes pour remélanger et former les bulles minéralisées. Les écoulements restants de pulpe au prochain réservoir jusqu'à ce que ce devienne finalement des produits de queue.
2. Entretien d'utiliser-et d'équipement de habillage de minerai de machine de flottaison
(1) la capacité de travail et les heures de travail de la machine de flottaison comme d'autres machines sont déterminées par l'entretien et la partie principale de l'organe mobile normal de chacun des 3-4 mois de travail a été soigneusement vérifiée, mais pendant les mois premiers de la nouvelle machine de flottaison le travail devrait être vérifié fréquemment ;
(2) seulement le personnel qualifié peut effectuer l'inspection.
(3) afin d'assurer le remplacement opportun des pièces de port et réduire le temps d'arrêt, nous devons toujours maintenir un ensemble complet de pièces dans l'entrepôt. Selon différentes circonstances, pour déterminer la date d'utilisation et les réservations des pièces de port.
(4) il est nécessaire de s'assurer que l'opérateur de la machine de flottaison est donné des conseils et de la formation techniques de sorte qu'il soit entièrement familiarisé avec la machine.

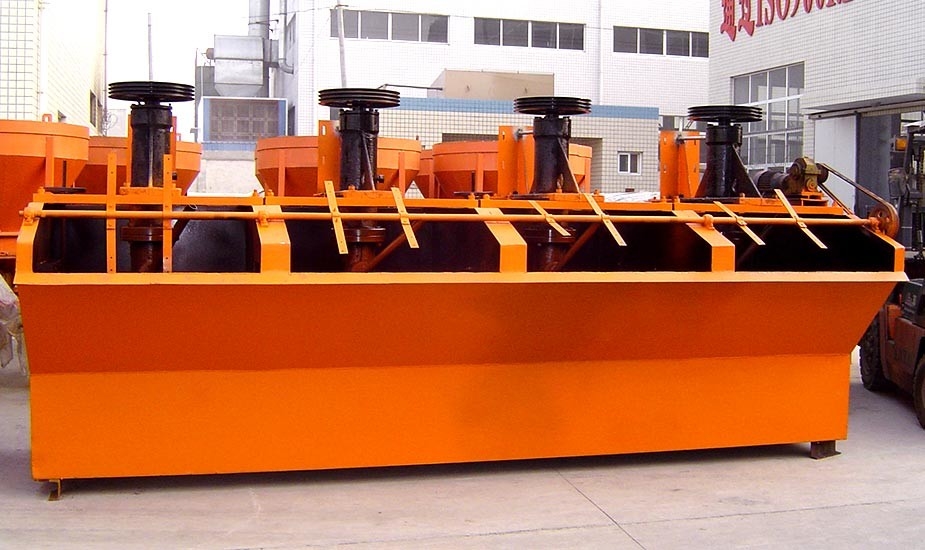

Machine de flottaison pour le lavage et la séparation de minerais de particules de roches
3. paramètres techniques d'équipement de habillage de minerai de machine de flottaison
Données techniques d'équipement de habillage de minerai : Machine de flottaison de XJM
| Modèle | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| Dimensions de descendeur | Longueur (millimètres) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| Largeur (millimètres) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| Taille (millimètres) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| Seul poids efficace (kilogrammes) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| Cubage efficace (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| Capacité de production (calculée par volume de boue) (m3/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| Moteur principal d'axe | Modèle | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| Puissance (kilowatts) | 5,5 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| Roue à aubes | |||||||||
| Vitesse de rotation (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| Diamètre (millimètres) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| Taille (millimètres) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| Vitesse de rotation (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| Vitesse circulaire (m/s) | 7,5 | 7,5 | 7,5 | 7 | 6,97 | 7,6 | 7,6 | 7,4 | |
| Moteur de panneau de terre grasse | Modèle | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| Puissance (kilowatts) | 1,1 | 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
| Vitesse de rotation (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| Panneau de terre grasse | Vitesse de rotation (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| Diamètre (millimètres) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| Pression de vent de fan (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
| Quantité d'injection de Max.air (m3/㎡·minute) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
Machine de flottaison pour le lavage et la séparation de minerais de particules de roches
