Détails sur le produit:
Conditions de paiement et expédition:
|
Nom: | Écran de vibration de série de ZSM | Condition: | Nouveau |
---|---|---|---|
Emplacement de travail (㎡): | 7.5㎡ | Angle de masse d'éjection (°): | 45° |
Inclination extérieure d'écran (°): | -2~10° | Classification: | Équipement de habillage de minerai |
Fréquence de vibration: | 800 | Garantie: | 12 mois |
Surligner: | Équipement de habillage de minerai de haute performance,Haute performance Écran de vibration minéral,Écran de vibration de minerai de habillage de minerai |

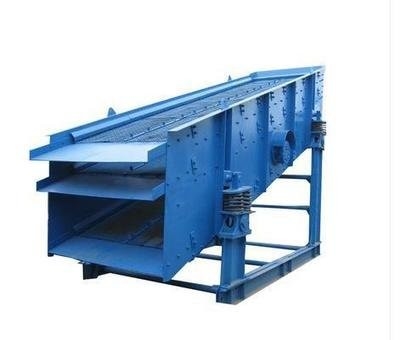

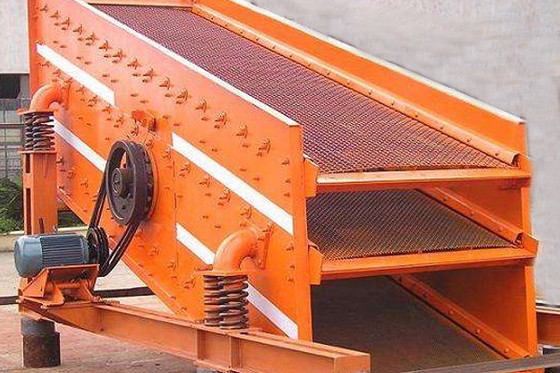

Écran de vibration d'équipement de habillage de minerai utilisé en métallurgie, traitement minéral
1. écran de vibration de série de ZSM de principe de fonctionnement d'équipement de habillage de minerai :
(1) principe de fonctionnement de tamis :
Sous l'action de la force d'agitation, le matériel sur la surface d'écran pour le mouvement de lancement oblique continu. Le matériel est lâche une fois soulevé, dans la collision de la rencontre de surface d'écran, de sorte que soit égal à ou moins que l'écran hole de particles par l'écran, afin de réaliser la déshydratation, l'appui ou l'évaluation.
(2) principe d'Auto-synchronisation :
B - le type vibrateur de tamis est exempt de contact obligatoire, aucune vitesse entre les deux axes. Afin d'assurer la vibration de l'écran selon la voie droite, les deux haches doivent être strictement synchronisées avec l'opération opposée, qui peut être faite naturellement dans le système de vibration de l'écran biaxiale.
(3) principe de fonctionnement d'amortisseur :
Le vibrateur de atténuation est arrangé comme montré, en travaillant et en arrêtant l'état. Le bloc en caoutchouc n'entre pas en contact avec le trou bas. Il exerce la pression symétrique sur la boîte d'écran de la maintenir dans une position stable pour éliminer la vibration et la torsion croisées.
Quand le battement de résonance d'arrêt, l'amplitude de boîte d'écran est plus grand que le bloc en caoutchouc et l'espace bas de trou, actuellement la vibration doit surmonter le frottement dynamique entre le caoutchouc et la boîte d'écran. Puisque l'atténuation de friction consomme une certaine énergie cinétique, l'amplitude de résonance est limitée à trois fois l'amplitude d'opération. La force d'atténuation est ajustée par les vis de réglage.
2. Paramètres de produit d'équipement de habillage de minerai
Représentation technique d'écran de vibration de série de ZSM :
Spéc. | Unité | Modèle | |||||||
zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
Caractéristiques de boîte d'écran |
W | millimètre | 1500 | 1750 | 2000 | ||||
L | millimètre | 5600 | 5600 | 6500 | |||||
Capacité | t/h | ~60 | 50~80 | 70~100 | |||||
Dimension de alimentation | millimètre | ~300 | ~300 | ~300 | |||||
Emplacement de travail | m2 | 7,5 | 7,5 | 7,5 | |||||
Nombres de surface d'écran | couche | 1 | 2 | 1 | 2 | 1 | 2 | ||
Espèces de surface d'écran |
Couche supérieure | millimètre | Plat d'écran de fente | Plat perforé d'écran | Plat d'écran de fente | Plat perforé d'écran | Plat d'écran de fente | Plat perforé d'écran | |
Inférieur couche |
millimètre | Plat d'écran de fente | Plat d'écran de fente | Plat d'écran de fente | |||||
Taille de trou | Couche supérieure | millimètre | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | |
Inférieur couche |
mm/rpm | 0.25~13 | 0.25~13 | 0.25~13 | |||||
Fréquence de vibration | 800 | 800 | 800 | ||||||
Double amplitude | millimètre | 11 | 10 | 9 | |||||
Angle de masse d'éjection | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
Inclination de surface d'écran | ° | — 2~ 10 | — 2~ 10 | — 2~ 10 | |||||
Moteur | Type | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
Nombre de vitesse | T/MN | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
Puissance | kilowatt | 15 | 15 | 15 | 11×2 | 15 | 18,5 | 18,5 | |
Dimension | L | millimètre | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
W | millimètre | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
H | millimètre | 1707 | 2023 | 1703 | 1703 | 2015 | 1885 | 2185 | |
Poids total | kilogramme | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
Charge dynamique fonctionnante (appui simple) | kilogramme | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
Charge dynamique maximum (appui simple) | kilogramme | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 |
