Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de PProduct: | Écran de vibration de série de ZSM | Application: | Charbon, métallurgie, traitement minéral, courant électrique |
---|---|---|---|
Capacité (t/h): | 60-100 t/h | Dimension d'alimentation (millimètres): | ≤300mm |
Inclination de surface d'écran: | -2~10° | Classification: | Équipement de habillage de minerai |
Fréquence de vibration: | 800 | Garantie: | 12 mois |
Surligner: | Rendement élevé examinant vibratoire d'équipement,Équipement examinant vibratoire de grande capacité,Équipement d'écran de vibration de grande capacité |
Écran de vibration avec la grande capacité de traitement et l'efficacité examinante élevée
1. Écran de vibration de série de ZSM de description de produit d'équipement de habillage de minerai :
UTILISATIONS :
Cette série convient au charbon, à la métallurgie, au traitement minéral, au courant électrique, à l'industrie légère, au sucre faisant, à l'asséchage, à la médiation, au chaulage et à la classification des matériaux secs et humides, avec les avantages de la grande capacité de traitement et de l'efficacité examinante élevée.
2. Écran de vibration de série de ZSM de principe de fonctionnement d'équipement de habillage de minerai :
(1) principe de fonctionnement de tamis :
Sous l'action de la force d'agitation, le matériel sur la surface d'écran pour le mouvement de lancement oblique continu. Le matériel est lâche une fois soulevé, dans la collision de la rencontre de surface d'écran, de sorte que soit égal à ou moins que l'écran hole de particles par l'écran, afin de réaliser la déshydratation, l'appui ou l'évaluation.
(2) principe d'Auto-synchronisation :
B - le type vibrateur de tamis est exempt de contact obligatoire, aucune vitesse entre les deux axes. Afin d'assurer la vibration de l'écran selon la voie droite, les deux haches doivent être strictement synchronisées avec l'opération opposée, qui peut être faite naturellement dans le système de vibration de l'écran biaxiale.
(3) principe de fonctionnement d'amortisseur :
Le vibrateur de atténuation est arrangé comme montré, en travaillant et en arrêtant l'état. Le bloc en caoutchouc n'entre pas en contact avec le trou bas. Il exerce la pression symétrique sur la boîte d'écran de la maintenir dans une position stable pour éliminer la vibration et la torsion croisées.
Quand le battement de résonance d'arrêt, l'amplitude de boîte d'écran est plus grand que le bloc en caoutchouc et l'espace bas de trou, actuellement la vibration doit surmonter le frottement dynamique entre le caoutchouc et la boîte d'écran. Puisque l'atténuation de friction consomme une certaine énergie cinétique, l'amplitude de résonance est limitée à trois fois l'amplitude d'opération. La force d'atténuation est ajustée par les vis de réglage.
3. Paramètres de produit d'équipement de habillage de minerai
Représentation technique d'écran de vibration de série de ZSM :
Spéc. | Unité | Modèle | |||||||
zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
Caractéristiques de boîte d'écran |
W | millimètre | 1500 | 1750 | 2000 | ||||
L | millimètre | 5600 | 5600 | 6500 | |||||
Capacité | t/h | ~60 | 50~80 | 70~100 | |||||
Dimension de alimentation | millimètre | ~300 | ~300 | ~300 | |||||
Emplacement de travail | m2 | 7,5 | 7,5 | 7,5 | |||||
Nombres de surface d'écran | couche | 1 | 2 | 1 | 2 | 1 | 2 | ||
Espèces de surface d'écran |
Couche supérieure | millimètre | Plat d'écran de fente | Plat perforé d'écran | Plat d'écran de fente | Plat perforé d'écran | Plat d'écran de fente | Plat perforé d'écran | |
Inférieur couche |
millimètre | Plat d'écran de fente | Plat d'écran de fente | Plat d'écran de fente | |||||
Taille de trou | Couche supérieure | millimètre | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | |
Inférieur couche |
mm/rpm | 0.25~13 | 0.25~13 | 0.25~13 | |||||
Fréquence de vibration | 800 | 800 | 800 | ||||||
Double amplitude | millimètre | 11 | 10 | 9 | |||||
Angle de masse d'éjection | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
Inclination de surface d'écran | ° | — 2~ 10 | — 2~ 10 | — 2~ 10 | |||||
Moteur | Type | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
Nombre de vitesse | T/MN | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
Puissance | kilowatt | 15 | 15 | 15 | 11×2 | 15 | 18,5 | 18,5 | |
Dimension | L | millimètre | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
W | millimètre | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
H | millimètre | 1707 | 2023 | 1703 | 1703 | 2015 | 1885 | 2185 | |
Poids total | kilogramme | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
Charge dynamique fonctionnante (appui simple) | kilogramme | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
Charge dynamique maximum (appui simple) | kilogramme | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 |
4. Instructions pour la commande :
Le nom, les spécifications, le modèle, la forme de plat de tamis et la taille du trou de tamis doivent être indiqués en passant commande. Quand la synchronisation obligatoire est employée, le moteur peut être installé de deux manières : parti ou droit, indiquez svp en passant commande.

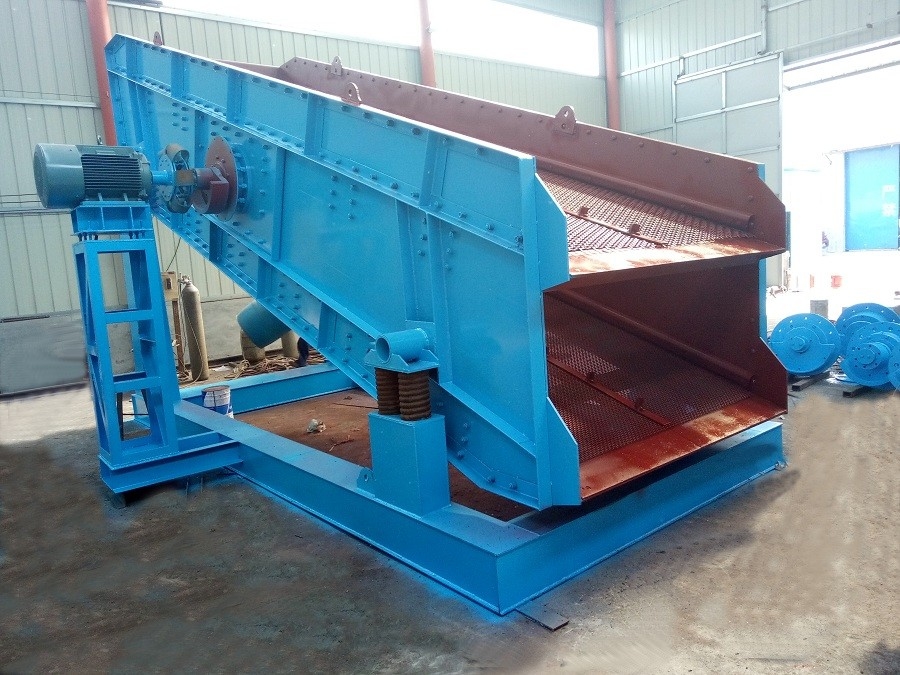

Écran de vibration avec la grande capacité de traitement et l'efficacité examinante élevée

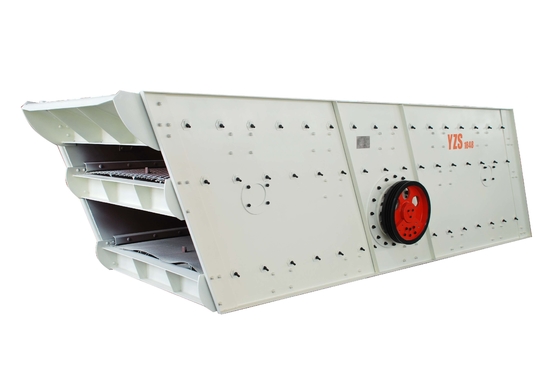

Écran de vibration avec la grande capacité de traitement et l'efficacité examinante élevée
Écran de vibration avec la grande capacité de traitement et l'efficacité examinante élevée
Des ingénieurs de service après-vente des INDUSTRIES de LUOYANG ZHONGTAI sont formés spécifiquement dans les INDUSTRIES de LUOYANG ZHONGTAI stigmatisent des produits de groupe mais sont capables d'entreprendre l'entretien d'autres marques d'OEM. Nos techniciens sont équipés de l'équipement diagnostique technologique le plus avancé disponible pour préoccuper la pousse votre équipement pour optimiser la représentation et pour réduire au minimum le temps d'arrêt. Les INDUSTRIES de LUOYANG ZHONGTAI a également une capacité étendue en fournissant tout les besoins mécaniques consommables et électriques vous de pièce de rechange.
