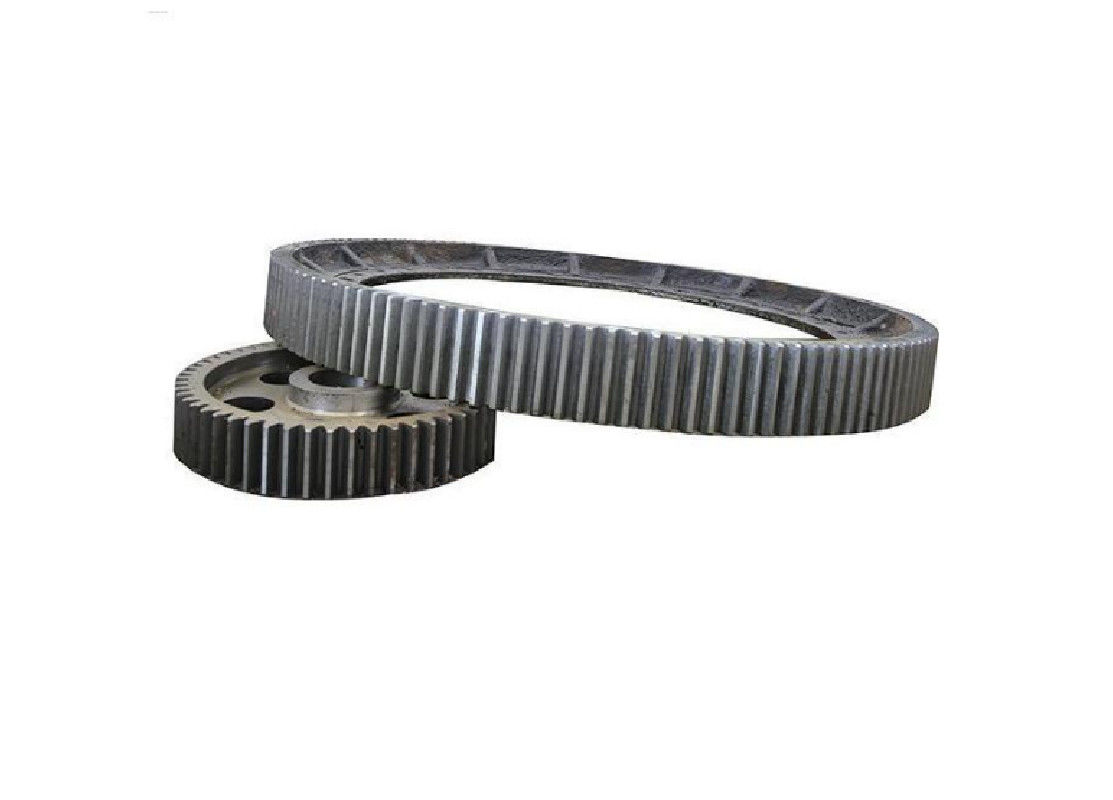

Grand moulin à boules de coulée Grand anneau d'engrenage Acier inoxydable résistant à l'usure

Grand moulin à boules de coulée Grand anneau d'engrenage Acier inoxydable résistant à l'usure

Pièces de fours rotatifsLa technologie proposée trouve une large application dans différents secteurs industriels, notamment dans les usines de fer à éponge, l'industrie sidérurgique et du ciment, l'industrie minière, les éoliennes ainsi que dans d'autres secteurs industriels.Ils sont disponibles dans une gamme de modules de 10 à 70 modules et dans des diamètres minimaux de 100 mm à 15000 mm.En outre, ces engrenages comprennent un poids maximum de 70 MT de pièces individuelles.Boîtes de vitesses à hélice, boîtes de vitesses planétaires et autres.


Exigences techniques
1) Le prétraitement avant l'assouplissement de surface est un traitement de normalisation, et la dureté doit être HB210~250; les indicateurs de performance mécanique sont limite de résistance Rb690MPa, limite de rendement Rs490MPa,allongement D511%, rétrécissement de la section transversale W25%, et valeur de ténacité à l'impact Ak30J; les dents d'engrenage sont durcies par induction, et la dureté est de HRC50~55; la profondeur effective de la couche durcie est de 3~5 mm.
2) L'ensemble est soumis à une détection de défaut par ultrasons, et la qualité interne doit répondre aux exigences secondaires spécifiées dans la norme GB7233-87;les dents d'engrenage et les filets de transition sont soumis à une détection magnétique des défauts de particules, et la qualité doit satisfaire aux exigences secondaires spécifiées dans la norme GB/T9444-88.
3) Le filet n'est pas coulé R5~R10.
4) Les extrémités de la forme de la dent et les bords le long de la largeur de la dent sont déchiquetés.
5) Le grand anneau d'engrenage est composé de deux demi-anneaux d'engrenage reliés par des boulons de haute résistance pour former un anneau d'engrenage intégral, et la surface de jointure doit être au centre du fond de la dent.

Avantages du produit

1. Haute résistance et durabilité
Fabriqué en acier allié 42CrMo ou en acier coulé, après affûtage et séchage par engrenage de précision, la surface dentaire présente une dureté élevée et une résistance à l'usure élevée;
L'amélioration de la conception de l'articulation (annulation de la rainure d'arrêt) évite la fracture de la concentration de contrainte à la racine de la dent, et la durée de vie peut être prolongée de plus de 2 fois.
Je suis désolée.
2.Transmission efficace et adaptabilité
Le grand module et la structure large de la surface des dents peuvent résister à un choc de couple élevé, avec un rapport de transmission stable,et s'adapter aux exigences de changement de vitesse des différentes conditions de travail telles que le ciment et l'exploitation minière;
Prend en charge la conception modulaire divisée, facilite l'installation et la maintenance et réduit les temps d'arrêt.

3.Lubrification intelligente et faible coût de maintenance
Système de lubrification par injection directionnelle en option pour obtenir un approvisionnement quantitatif précis en huile, réduire les pertes de frottement et soutenir la surveillance à distance, la protection de l'environnement et l'économie de carburant;
Étanchéité annulaire et système de refroidissement pour réduire l'intrusion de poussière et prolonger le cycle de lubrification.

Paramètre du produit

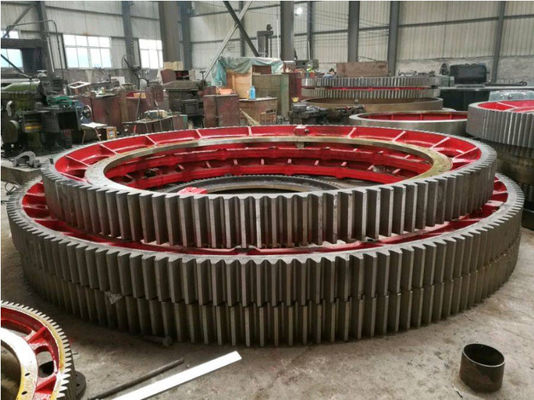

Affichage du produit

Les ingénieurs de service sur le terrain de LUOYANG ZHONGTAI INDUSTRIES sont formés spécifiquement aux produits du groupe de marques LUOYANG ZHONGTAI INDUSTRIES, mais sont capables d'entreprendre le service d'autres marques OEM..
Nos techniciens sont équipés de l'équipement de diagnostic technologique le plus avancé disponible pour résoudre les problèmes de votre équipement afin d'optimiser les performances et de minimiser les temps d'arrêt.
LUOYANG ZHONGTAI INDUSTRIES dispose également d'une vaste capacité à vous fournir tous les consommables et les pièces de rechange électriques/mécaniques dont vous avez besoin.
