Structure compacte et fonctionnement fiable - Filtre à disques série GPY
Le filtre à disques série GPY est un équipement de séparation solide-liquide très efficace, principalement utilisé pour la déshydratation et la séparation solide-liquide des matériaux à grains fins.
Objectif
Il est principalement utilisé pour la déshydratation de matériaux à grains fins tels que le charbon propre de flottation et les résidus de 0 à 0,5 mm, et peut également être utilisé pour la séparation solide-liquide dans des domaines tels que la métallurgie, le génie chimique, le pétrole et le traitement des eaux usées.
Principe de fonctionnement
Grâce à la différence de pression formée par la pompe à vide, un gâteau filtrant se forme sur le tissu filtrant. La phase liquide est évacuée à travers le gâteau filtrant et le tissu filtrant, réalisant ainsi la séparation solide-liquide. Le gâteau filtrant traverse la zone de séchage pour éliminer la majeure partie de l'humidité, puis est soufflé par de l'air comprimé dans la zone de soufflage d'air, et enfin est déchargé par le racleur, complétant ainsi un cycle.
Principales caractéristiques
Le dispositif de transmission a une structure compacte, un fonctionnement fiable et peut être réglé en continu.
2. Un accouplement à couple limité est installé pour assurer une protection contre les surcharges, garantissant ainsi le fonctionnement sûr et fiable de la machine principale.
3. L'arbre central est de structure soudée, ce qui est léger, a une bonne rigidité, une résistance élevée et une grande capacité de décharge du filtrat. La douille est fabriquée en matériau composite SP, qui est léger et résistant à l'usure.
4. Il adopte un nouveau type de plaque sectorielle en plastique en forme d'étoile, qui est légère, de haute résistance, de bonne hydrophobicité, de taux d'ouverture élevé, d'excellente déshydratation et d'élimination des gâteaux, de faible teneur en humidité du gâteau filtrant, de longue durée de vie, de résistance à la corrosion et pratique pour la décoration.
5. Un tissu filtrant tissé en fil d'acier inoxydable est adopté, qui a un bon effet de filtration, une faible teneur en humidité du gâteau filtrant, un taux de décollement élevé du gâteau et une longue durée de vie.
6. Le presse-étoupe flottant de l'agitateur à roue est adopté, ce qui permet à l'arbre de l'agitateur d'avoir un certain degré de flottement, offrant un bon effet d'étanchéité et facilitant le remplacement des pièces d'étanchéité.
7. L'utilisation simultanée de dispositifs de soufflage d'air instantané et de déchargement par racleur suspendu assure non seulement un taux de déchargement élevé des gâteaux (atteignant plus de 90 %), mais permet également au racleur de se balancer avec le disque filtrant, maintenant ainsi un bon état de force sur le disque filtrant et réduisant la charge sur l'unité principale.
En plus des avantages ci-dessus, les nouveaux produits de la série GPY20-120 ont des dimensions de fondation et des dimensions de sortie conçues conformément aux produits PG, ce qui est pratique pour la rénovation des anciennes usines et le renouvellement des équipements.
Équipement Données techniques :
| |
Unité |
GPY-40 |
GPY-60 |
GPY-80 |
GPY-100 |
GPY-120 |
| Surface filtrante |
m2 |
40 |
60 |
80 |
100 |
120 |
| Diamètre du cadran |
mm |
2700 |
| Nombre de disques |
|
4 |
6 |
8 |
10 |
12 |
| Vitesse de la broche |
tr/min |
1-0.167 |
0966-0.215 |
| Puissance du moteur principal |
Kw |
2.2 |
4 |
| Vitesse de l'agitateur |
tr/min |
73 |
| Taux de travail du moteur de mélange |
Kw |
2.2 |
4 |
| Taille d'alimentation |
|
La teneur en fraction inférieure à 0,063 mm ne dépasse pas 35-40 % |
| La concentration du matériau |
g/l |
250-350 |
| Capacité |
t/h |
8-12 |
12-18 |
16-24 |
20-30 |
24-36 |
| Eau du produit |
% |
22-24 |
| Dimensions (L×l×H) |
mm |
3217×3450×3275 |
4017×3450×3275 |
4817×3450×3275 |
5617×3450×3275 |
6417×3450×3275 |
| Poids |
Kg |
5485 |
7736 |
8754 |
10099.4 |
11189 |

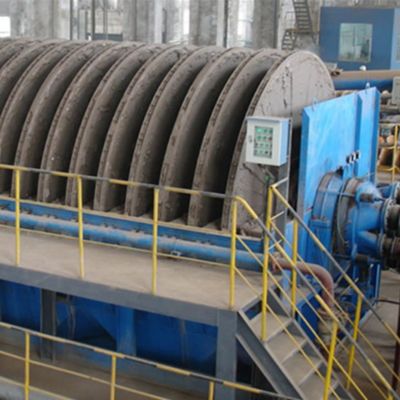

Filtre à disques of équipement d'habillage du minerai

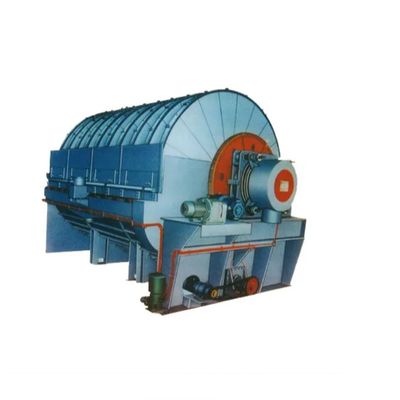

Filtre à disques of équipement d'habillage du minerai

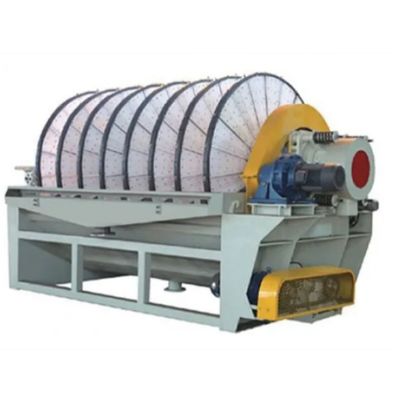

Filtre à disques of équipement d'habillage du minerai
Q&R
Q : Pourquoi croyons-nous en luoyang zhongtai industries co., ltd :
R : 1. Plus de 30 ans d'expérience.
2. Nous sommes le principal fournisseur professionnel de machines minières, de machines de construction, de pièces de fonderie et de pièces forgées.
3. Tous les produits ont obtenu le certificat de gestion de la qualité ISO9901:2000 et les certificats CE, ROHS.
Q : Délai de livraison ?
R : Délai de livraison des pièces 1 à 2 mois, machines 2 à 3 mois.
Q : Conditions de paiement ?
R : Accepter le type de paiement : T/T, L/C, Western union, espèces.
30 % d'acompte à la signature du contrat. Paiement intégral avant l'expédition
Q : Garantie de qualité ?
R : Durée de garantie : un an pour les machines principales. En cas de problème, nous fournirons des conseils techniques et trouverons une solution immédiatement. Pour les pièces d'usure, nous garantissons des pièces de haute qualité pour un approvisionnement à long terme.
Q : Service après-vente ?
R : Nous pouvons fournir un guide technique pour les tests de fonctionnement des machines et la maintenance des pièces si l'utilisateur final en a besoin.

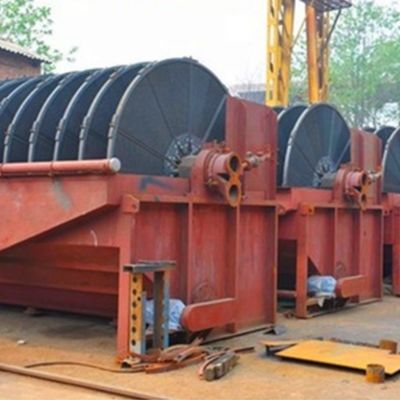

Filtre à disques of équipement d'habillage du minerai
