Presse-filtre hydraulique à haut rendement et facile à utiliser

Filtre-presse hydraulique à haut rendement et facile à utiliser

Le filtre-presse hydraulique à maintien automatique de la pression est un équipement industriel qui réalise la séparation solide-liquide en appliquant une pression mécanique au système hydraulique. Sa structure de base est constituée d'un ensemble de plaques filtrantes et d'un cadre filtrant pour former une chambre de filtration fermée. L'équipement adopte une plaque filtrante en polypropylène renforcé, est équipé d'une station hydraulique verticale pour réaliser la fonction de maintien automatique de la pression, et le système de contrôle électronique intègre le module PLC et l'interface homme-machine. La pression de filtration peut atteindre 0,5-1,6 MPa, et la capacité de traitement couvre une surface de filtration de 20 à 1180 m². Il est adapté aux opérations de déshydratation des boues dans les domaines de la chimie, des mines, de la métallurgie et autres.

Principe de fonctionnement

Compression de la plaque filtrante : L'huile hydraulique entre dans le vérin après avoir été pressurisée par la pompe à huile, poussant la tige de piston pour entraîner la plaque de compression à se déplacer le long de la traverse, de sorte que la plaque filtrante multicouche soit fermée pour former un espace de filtration fermé.
Filtration d'alimentation : Le matériau est injecté dans la chambre de filtration par une pompe d'alimentation haute pression, et les composants liquides sont évacués par la conduite de drainage à travers le tissu filtrant, et les particules solides sont piégées dans la chambre de filtration.
Pressage et déshydratation : La plaque à membrane peut être remplie d'air comprimé ou de liquide pour une extrusion secondaire, réduisant la teneur en humidité du gâteau filtrant à la plage requise du processus.
Déchargement et réinitialisation : Le système hydraulique fournit de l'huile en sens inverse pour renvoyer la plaque de pressage. Après que la plaque filtrante est séparée une par une, le gâteau filtrant tombera automatiquement.

Paramètres du produit de l'équipement de traitement des minerais

Données techniques du type à plaques et cadres

DONNÉES TECHNIQUES DU TYPE ENCASTRÉ

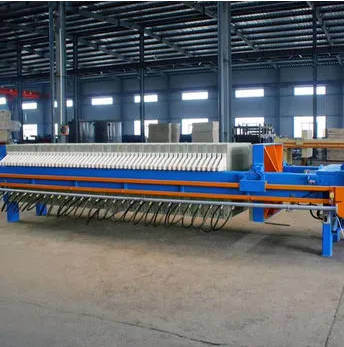

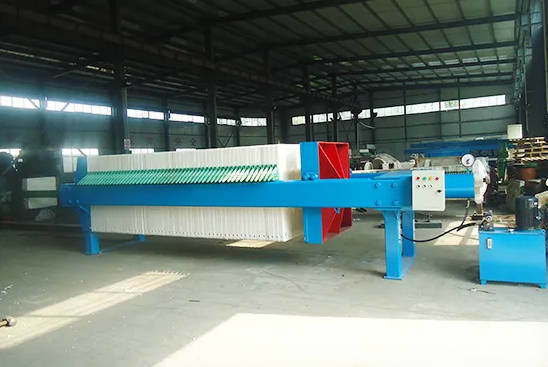

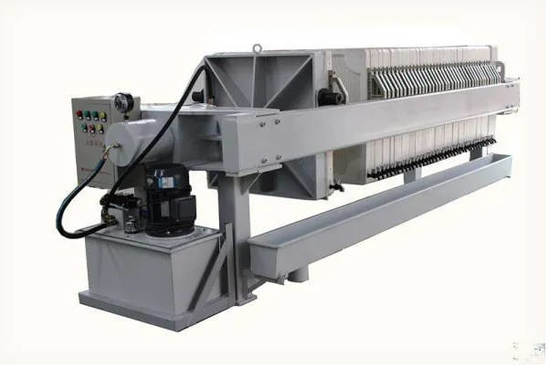

Affichage du produit de l'équipement de traitement des minerais

Équipement de traitement des minerais
