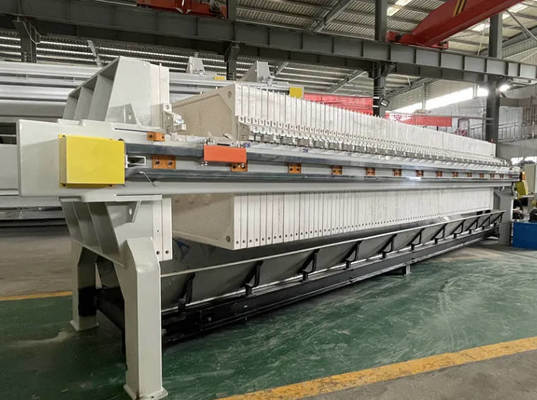

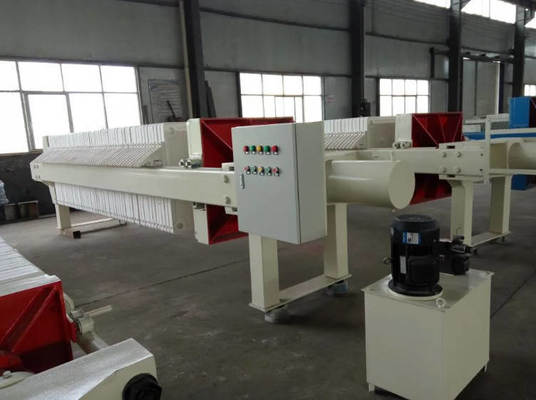

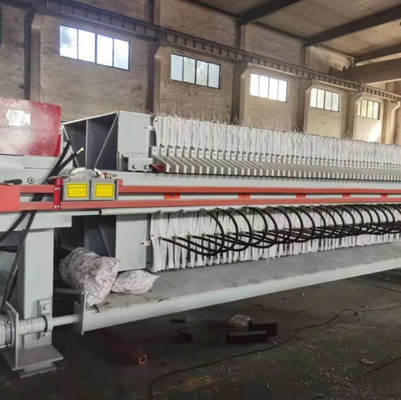

Séchoirs à température moyenne à faible teneur en carbone et à économie d'énergie
Vue d'ensemble du produit
Le sèche-linge à filtre à température moyenne est un équipement intégré de filtration mécanique et de séchage thermique pour la séparation solide-liquide.peut être une séparation ponctuelle de la suspension en taux de teneur en liquide ultra-faible de la poudre sèche et du liquide clair sur l'équipement de l'unité., le séchage du support thermique utilisé pour un milieu thermique fluide supérieur à 100 °C, tel que la vapeur de vapeur saturée ou l'huile de transfert thermique.
Caractéristiques
Procédure simple
L'effet intégré de séparation mécanique de la suspension et de séparation par séchage thermique peut être réalisé sur l'équipement de l'unité, et l'effet de séparation par séchage peut être réalisé en même temps.
Faible émission de CO2 et économie d'énergie
Le liquide est retiré de manière non vaporisante et l'énergie thermique nécessaire est uniquement destinée à fournir une puissance auxiliaire pour renforcer la manière non vaporisante de séparer le liquide,qui est beaucoup plus faible que l'énergie thermique consommée par le séchage thermique et la vaporisation de tous les liquides séparés, et l'ensemble du système adopte une gestion de l'énergie thermique, ce qui permet d'économiser plus de 60% d'énergie par rapport à la même période de l'année précédente.
Séparation à haut rendement
Le contrôle des conditions de vide et de pression négative dans la chambre à pression chaude réduit la température de vaporisation du liquide capillaire,réduit le temps de séchage et améliore l'efficacité de la séparation.
Principe de fonctionnement
Le principe du séchage sous pression à chaud est basé sur le phénomène naturel selon lequel une extrémité du bois humide brûlé est chauffée et l'autre extrémité est évacuée par le liquide.et les matériaux du gâteau filtrant formés par séparation mécanique sont placés dans la chambre de séchage sous pression à chaud fermée., et la partie supérieure de la plaque de séchage en chambre avec un labyrinthe serpentine d'ouvertures passe à travers le milieu de chaleur du fluide (par exemple,la chaleur est réchauffée dans la plaque de séchage., et l'humidité dans le tube capillaire des matériaux proches de la plaque de séchage sera chauffée par la vaporisation et la dilatation,et conduire l'extrémité inférieure du liquide capillaire à la phase liquide de non-vaporisation vers le bas de la surface du matériauEn outre, contrôler la pression négative sous vide dans la chambre de séchage à haute pression pour réduire la température de vaporisation du liquide contenu dans le matériau.
Le séchoir à presse à chaud est l'équipement de base pour réaliser la technologie de séparation solide-liquide du séchage à presse à chaud.la plaque de séchage est une plaque de filtre métallique résistante à la corrosion avec une ouverture de milieu thermique de fluide labyrinthique à l'intérieur, et la plaque de filtre à presse à chaud est une plaque de filtre à diaphragme résistant à la chaleur fabriquée selon la norme allemande (DIN7129-1980zh),et chaque machine peut être assortie d'un certain nombre de modules de séchage par pressage à chaud placés sur le cadre en fonction de la capacité de production, afin de réaliser l'efficacité de la séparation solide-liquide par séchage à chaud.
Paramètres du produit de l'équipement de condensation du minerai
Séchoirs à température moyenne
Modèle |
Surface (m2) |
Taille de la plaque |
Épaisseur du gâteau ((mm) |
La chambre Volume (L) |
Plaque Qty. | Puissance du moteur ((KW) |
Poids (en kg) | Dimensions ((mm) L*W*H | |||||||||||||||
| Le numéro de série de l'appareil est le numéro de série de l'appareil. | 5 | 630 × 630 | 25 | 62 | 9 | 2.2 | 2100 | 2440 × 850 × 1430 | |||||||||||||||
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 50 | 1000 × 1000 | s35 | 776 | 27 | 4 | 4352 | Le nombre de points de contact est le suivant: | |||||||||||||||
| Le nombre d'équipements à transporter | 60 | 943 | 33 | 4480 | Le nombre de points de contact est le suivant: | ||||||||||||||||||
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | 70 | 1109 | 39 | 5263 | 5245 × 1570 × 1380 | ||||||||||||||||||
| Le nombre d'équipements à transporter | 80 | 1275 | 45 | 5719 | 5675 × 1570 × 1380 | ||||||||||||||||||
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | 100 | 1608 | 57 | 6555 | Le nombre de points d'entrée est le suivant: | ||||||||||||||||||
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 120 | 1941 | 69 | 7466 | Le numéro de série est le numéro de série de l'appareil | ||||||||||||||||||
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 80 | 1250 × 1250 | ≤ 40 | 880 | 29 | 5.5 | 16272 | 5588 × 1840 × 2150 | |||||||||||||||
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 100 | 1100 | 37 | 18443 | Pour les pièces détachées: | ||||||||||||||||||
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | 120 | 1320 | 45 | 20604 | 6652 × 1840 × 2150 | ||||||||||||||||||
| Le nombre d'unités utilisées est déterminé par le système de mesure. | 150 | 1650 | 55 | 23312 | Pour les appareils à commande numérique | ||||||||||||||||||
| Le nombre d'équipements à utiliser est déterminé par le système de mesure. | 160 | 1760 | 59 | 24395 | 7583 × 1840 × 2150 | ||||||||||||||||||
| Le nombre d'unités d'équipement est déterminé par la méthode suivante: | 200 | 2200 | 73 | 28185 | Pour les pièces détachées | ||||||||||||||||||
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 240 | 2640 | 89 | 32517 | 9578 × 1840 × 2150 | ||||||||||||||||||
| Le nombre d'équipements à utiliser est déterminé par le système de mesure. | 250 | 2750 | 91 | 33059 | 9711 × 1840 × 2150 | ||||||||||||||||||
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | 200 | 1500 × 1500 | 3809 | 49 | 11 | 26120 | 7140 × 2200 × 1820 | ||||||||||||||||
| Le nombre d'équipements à transporter | 250 | 4723 | 61 | 26930 | Le nombre d'étoiles est le suivant: | ||||||||||||||||||
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 300 | 5637 | 73 | 28160 | Pour les appareils de traitement de l'air | ||||||||||||||||||
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 350 | 6551 | 85 | 29600 | Le numéro de série est le numéro de série de l'appareil | ||||||||||||||||||
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 400 | 7618 | 99 | 31500 | Le numéro de série est le numéro de série de l'appareil | ||||||||||||||||||
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 450 | 8532 | 111 | 33400 | Le numéro de série est le numéro de série de l'appareil | ||||||||||||||||||
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | 500 | 9446 | 123 | 33380 | Le nombre d'étoiles est de: | ||||||||||||||||||

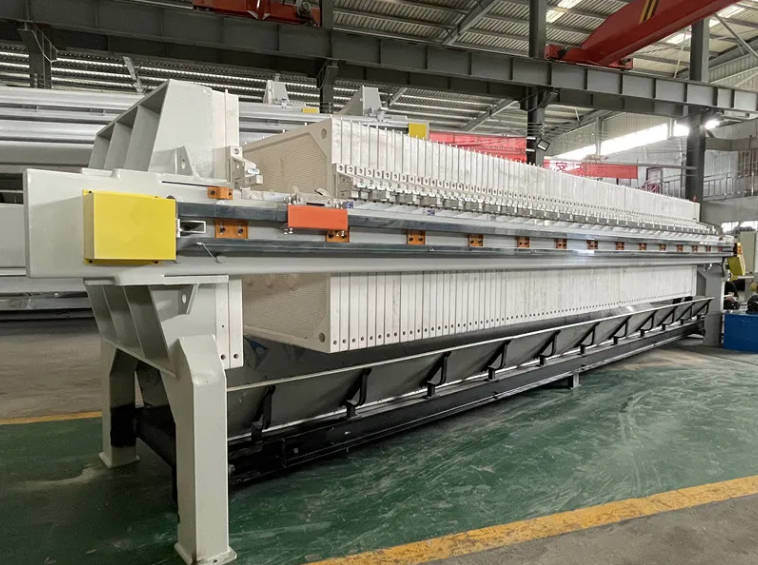

Affichage du produit de l'équipement de condensation du minerai
![]()
![]()
