Machine de flottaison avec un grand volume d'aspiration d'air et une faible consommation d'énergie de fonctionnement

Machine de flottation avec grand volume d'aspiration d'air et faible consommation d'énergie

La machine de flottation est l'équipement principal dans les opérations de traitement des minerais. Elle est largement utilisée pour la séparation et la purification des métaux non ferreux et ferreux. Elle peut également répondre aux besoins de traitement par flottation des minéraux non métalliques tels que le charbon, la fluorite, le talc, etc. Elle convient à de multiples types de scénarios de valorisation des minerais et possède un large éventail d'applications.

Cet équipement présente les avantages significatifs d'un grand volume d'aspiration d'air et d'une faible consommation d'énergie. Chaque cuve de l'équipement intègre les trois fonctions principales d'aspiration d'air, d'aspiration de boue et de flottation. Elle peut former indépendamment un circuit de flottation complet sans aucun équipement auxiliaire. Elle adopte également une conception de configuration horizontale, ce qui rend le réglage du processus flexible et pratique, et peut s'adapter rapidement aux changements de processus en fonction des besoins de traitement des minerais.

En termes de conception structurelle, la machine de flottation adopte un corps de cuve en forme de U, un arbre creux gonflable et une structure de stator suspendu. Le cœur est équipé d'une nouvelle turbine conique - les aubes de la turbine sont conçues avec un angle arrière, similaire à la structure de la turbine de pompe centrifuge à grande vitesse spécifique. Elle présente les caractéristiques d'un grand volume de levage de boue, d'une faible hauteur de pression de sortie et d'une faible consommation d'énergie. La structure globale est simple et facile à entretenir par la suite. En même temps, la cavité de la turbine est équipée d'un distributeur d'air cylindrique poreux, qui peut disperser uniformément l'air dans la plupart des zones des aubes de la turbine à l'avance, augmentant considérablement l'interface de contact entre la boue et l'air, et améliorant l'efficacité de la réaction de flottation.


Principe de fonctionnement
Lorsque la machine de flottation est en marche, la turbine tourne à grande vitesse pour former une pression négative, et la boue dans la cuve est aspirée dans l'espace entre les aubes par le bas de la cuve depuis l'extrémité inférieure de la turbine de tous les côtés. En même temps, l'air basse pression fourni par le ventilateur passe par l'arbre creux et le distributeur d'air de la turbine et entre simultanément à l'intérieur de la turbine. Après que la boue et l'air soient complètement mélangés entre les aubes et que la réaction de minéralisation soit terminée, le matériau mélangé est poussé obliquement vers le haut depuis la périphérie de la moitié supérieure de la turbine, et se diffuse dans toute la cuve après avoir été stabilisé et orienté par le stator.

Les bulles minéralisées montent vers la zone stable de la mousse de la cuve sous l'action de la flottabilité. Après enrichissement et criblage, la mousse qualifiée déborde du déversoir et entre dans la cuve à mousse pour compléter la collecte du concentré ; une partie de la boue retourne vers la partie inférieure de la turbine, et est agitée et mélangée à nouveau pour former de nouvelles bulles minéralisées afin de participer au cycle de flottation ; la boue restante qui n'a pas terminé la flottation s'écoule vers la cuve suivante pour continuer l'opération jusqu'à la fin du processus de flottation, et forme finalement des résidus et est déchargée.

Paramètres du produit de l'équipement de traitement des minerais

(1) Machine de flottation SF

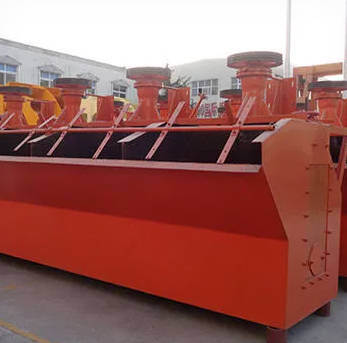

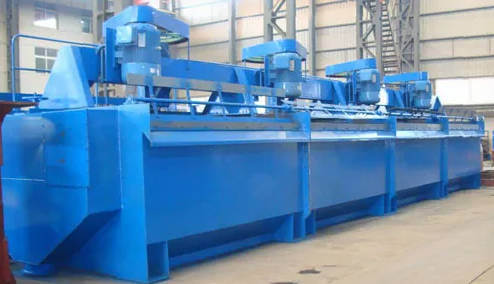

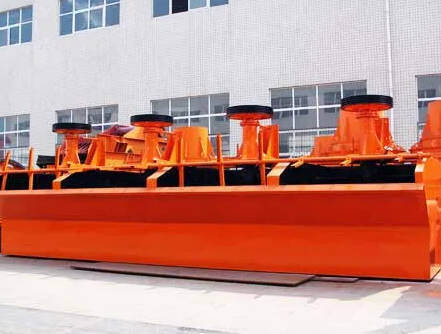

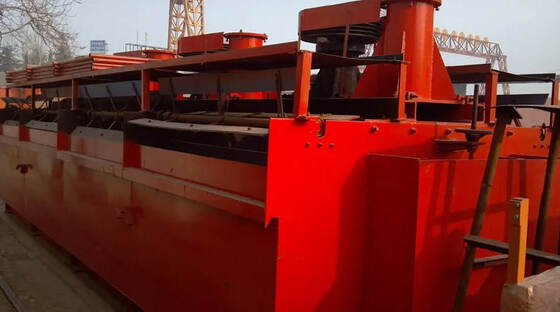

Affichage du produit de l'équipement de traitement des mineraisFAQ

FAQ

Q : Pourquoi croyons-nous en luoyang zhongtai industries co., ltd :

R : 1. Plus de 30 ans d'expérience.

2. Nous sommes le principal fournisseur professionnel de machines minières, de machines de construction, de pièces de fonderie et de pièces forgées.

3. Tous les produits ont obtenu le certificat de gestion de la qualité ISO9901:2000 et les certificats CE, ROHS.

Q : Délai de livraison :

R : Délai de livraison des pièces 1 à 2 mois, machines 2 à 3 mois.

Q : Conditions de paiement :

R : Accepter les types de paiement : T/T, L/C, Western union, espèces. 30 % d'acompte à la signature du contrat. Paiement intégral avant l'expédition.

Q : Garantie de qualité ?

R : Durée de garantie : un an pour les machines principales. En cas de problème, nous fournirons des conseils techniques et trouverons une solution immédiatement. Pour les pièces d'usure, nous garantissons des pièces de haute qualité pour un approvisionnement à long terme.

Q : Service après-vente ?

R : Nous pouvons fournir un guide technique pour les tests de fonctionnement des machines et la maintenance des pièces si l'utilisateur final en a besoin.
