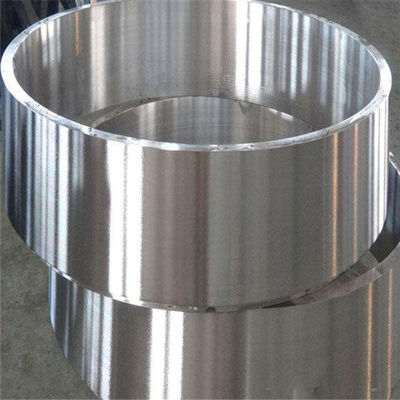

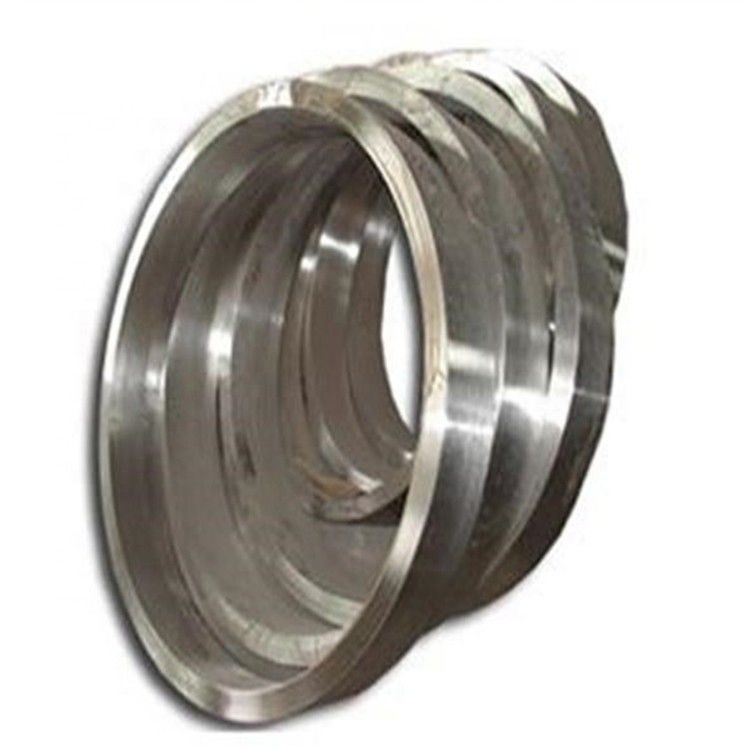

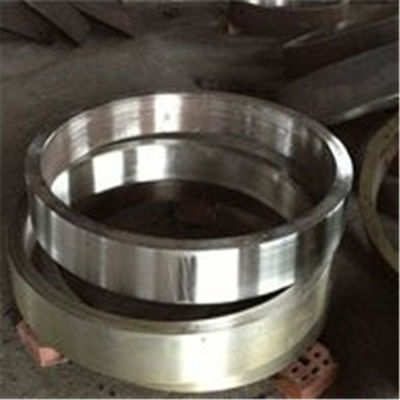

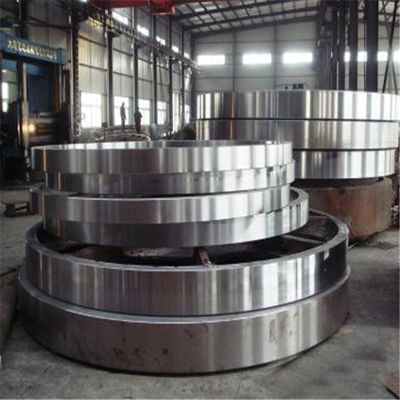

Anneau forgé de moulin de Raymond

CITIC IC a forgé l'anneau en acier allié de moulin de Raymond

CITIC IC est fabricant et fournisseur professionnels Forged Rings.Quality garantie, la livraison de période active, garantie après-vente, nous tenons de grands inventaires des produits d'alliage dans un grand de la variété de catégorie, y compris inoxydable, duplex, alliage de nickel et plus, le système de gestion d'OIN 9001 assurent le de haute qualité des produits.

Plus les vitesses de 1000 de périmètre étant vendu au-dessus de la vitesse du monde CITICIC est un principal fournisseur dans le ciment et l'industrie minérale. Et comme membre d'AGMA (association américaine de fabricants de vitesse), nous activement participons à définir la norme pour des calculs d'estimation de vitesse et entretenons des facteurs.

Nous fournissons des vitesses de périmètre dans trois conceptions différentes

Acier fabriqué
- anneau forgé
- plat roulé

Acier de fonte

Fonte (nodulaire) malléable

Les vitesses fabriquées sont devenues plus communes dans le passé et sont construites avec les matériaux en acier forgés de jante de vitesse et la constitution soudée par électro. Les anneaux sont manufacturés d'un bloc entier d'acier allié de haute résistance. Après l'usinage approximatif de l'anneau, nous effectuons durcir et gâcher le traitement thermique afin d'améliorer la représentation caractéristique et donc sa appropriée mécanique.

Avantages des vitesses fabriquées de périmètre

La structure matérielle forgée exclut le risque d'inclusions

Structurez les défauts comme des trous de gaz, rétrécissement micro, trous de goupille, larmes chaudes, des inclusions de sable et de scories sont évitées par conséquent, soudure de réparation de la constitution et par exemple le meulage des secteurs dentés n'est pas exigé.

La méthode de fabrication fabriquée exclut le besoin de modèles et de canalisations verticales

Le matériel de jante a une dureté plus élevée et plus de haute résistance que la matière employée pour la structure sous-jacente (c.-à-d. Web, goussets)

Ces caractéristiques réduiront le délai d'exécution et les coûts. La fabrication fabriquée assure une livraison rapide.

C'est particulièrement en cas d'urgence situation salutaire, où la jante existante de vitesse souffre des dommages

Caractéristiques

Dents externes
Diamètre maximum : 16000 millimètres
Largeur dentée de visage : 1700 millimètres
Module maximum : 45 par la fraise-mère
Module maximum : coupeur de finissage de 65 vitesses

Dents internes
Diamètre maximum : 6500 millimètres
Module maximum : 25,4
Largeur dentée de visage : 400 millimètres

Applications
Nos vitesses de périmètre sont appliquées dans les industries de ciment et de minerais :
• Divers types de moulins horizontaux
• Dessiccateurs rotatoires
• Fours rotatoires
• Toute autre grande application d'anneau de vitesse

Les impératifs techniques d'un grand anneau de vitesse de CITIC IC :
1) est traité préalablement avant de normaliser la surface durcissant le traitement, la dureté si HB210 | 250 ; la représentation mécanique sont le Rb 690MPa, effort de fléchissement Rs 490MPa, l'élongation D5 11%, striction de force finale W 25%, dureté Ak 30J d'impact ; induction de dents durcie, dureté HRC50 | 55 ; profondeur durcie efficace 3 | 5mm de couche.
2) la détection ultrasonique globale de faille, qualité interne devrait répondre à deux exigences de norme des conditions GB7233-87 ; l'inspection de particules magnétiques de dent et de filet, qualité devrait répondre à deux normes des conditions GB/T9444-88.
3) Notez le bâti n'est pas R5 arrondi | R10.
4) Le chanfrein de dent aux deux extrémités et 1 45b.5) par des 2 et demi largeur de dent d'engrenage d'anneau de chaque accouplement d'anneau le long du bord d'un anneau entier fait avec les boulons de haute résistance, combinés avec la surface de dent doit être au centre inférieur.
grand processus de fabrication de vitesse d'anneau 2
2,1 de rugueux
Le blanc de bâti en acier est fourni par l'usine lourde de pièce forgéee de CITIC Heavy Machinery Co., Ltd., course par la norme GB11352-89 définit des conditions pour modeler selon le processus de bâti, fonte, bâti, boîtes de coup, nettoyage, bâtis de habillage ;. Pendant l'inspection et l'acceptation par les dessins et les impératifs techniques pour le blanc en acier
Contrôles, accordant les normes JB/T6402-92 publiées après acceptation
Vers le bas procédure.
2,2 roughing
Croisé en dessinant et allocation de séjour, alignement, connexion, traitant à l'intérieur et à l'extérieur du cercle, combinant des processus de fraisage de visage, de forage et autre.
2,3 blessure d'exploration
La détection ultrasonique globale de faille, qualité interne devrait répondre aux deux exigences des normes GB7233-87.
traitement préparatoire 2,4 de normalisation
les paires de Semi-anneau normalisant et gâchant le traitement, fournissent une bonne organisation pour le durcissement extérieur suivant ; pressez la déformation de dessins de la demi inspection de vitesse d'anneau après traitement thermique.
2,5 usinage
D'abord two and a half anneau est faits avec les boulons de haute résistance reliant l'anneau dans son ensemble, le processus global en dessinant des dents de Quannei un Wai de cercle et des conditions de processus de fraisage supérieures et plus bas de gamme, et puis dessinantes et de usinages.
2,6 élimination de traiter l'effort
L'anneau global recuit pour éliminer l'effort.
durcissement extérieur de l'anneau 2,7 global
SI le long de l'induction alvéolaire de surface de dent durcissant, dureté HRC50 | 55, profondeur durcie efficace 3 | 5mm de couche.
2,8 inspection finale
D'abord, la fréquence de détection éteignant, la dureté après le gâchage de la vitesse d'anneau cogging répond aux exigences des dessins ; deuxièmement, pour détecter si le diamètre extérieur maximum un D6944 plus de grande taille comme déformation 3mm, la correction mécanique a exigé jusqu'à qualifié ; Troisièmement, l'inspection de particules magnétiques de dent et de filet, qualité devrait répondre à deux exigences de norme des conditions GB/T9444-88 ; En conclusion, selon les dessins et les impératifs techniques pour l'inspection finale.
