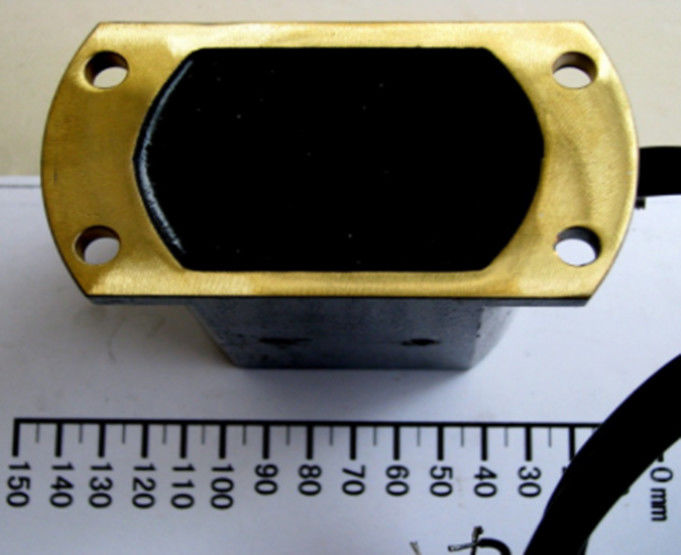

50/ pièces magnétiques de machine de CITIC HIC de commutateur de la grue TCK de mine de 60Hz 265VAC

Série magnétique de commutateur du poussoir TCK

Le commutateur magnétique de série de TCK est utilisé pour la corde simple de mine et la grue à plusieurs cordes comme commutateur de puits, aussi approprié à l'autre matériel mécanique.
Les séries de TCK de commutateurs magnétiques sont les commutateurs de proximité magnétiques de contact non mécanique. Elle se compose d'un capteur magnétique et un circuit électronique et un commutateur de sortie. Quand l'aimant permanent de détecteur magnétique entre dans le secteur de détection du capteur magnétique de commutateur de TCK, les actes de commutateur de TCK et produit un signal de changement par l'action du champ magnétique. Le signal de sortie reflète la position et la direction du mouvement du détecteur et agit en tant que signal de commande de course pour le système de contrôle.
Les commutateurs magnétiques de série de TCK sont disponibles dans deux types et quatre types de types particuliers polyvalents et anti-déflagrants :

Le schéma fonctionnel du commutateur magnétique de TCK est montré sur le schéma 1. Ils emploient les capteurs magnétiques sensibles et fiables et la microélectronique avec la haute fréquence magnétique de sensibilité, de haute résolution et large de réponse. La conception de circuit adopte la structure superflue et la technologie anti-parasitage élevée, et adopte l'alimentation d'énergie de changement. La tension d'alimentation électrique est 50-60Hz 85~265VAC. Tous les circuits sont traités par la résine époxyde en fonte d'aluminium ou moulent les logements de cuivre de commutateur, entièrement scellé, imperméable et résistant. Le commutateur magnétique de TCK a adopté une série de techniques de conception avancées et de technologies transformatrices, ainsi il a réalisé des index techniques et la représentation élevés, et convient pour différentes mines. Il n'y a aucun besoin de réparer dans le puits de mine. Il y a deux méthodes pour sans risque utilisant le commutateur magnétique de TCK dessus la corde simple de mine et la grue à plusieurs cordes : méthode à un aimant permanent de source de champ magnétique de méthode de source de champ magnétique et de câble métallique. Chacun des deux utilisations directement détecter où le conteneur de levage est localisé réellement. Les deux méthodes peuvent être employées en même temps, avec l'équipement électrique de contrôle pour assurer le fonctionnement sûr et précis de la grue. Cette note se concentre sur ces deux méthodes d'utilisation.

TCK-1 type commutateur magnétique ;
TCK-2 type commutateur magnétique ;
TCK-3 et TCK-4 maintenant les commutateurs magnétiques.
TCK-1 type commutateur magnétique, quand les actes externes de champ magnétique de S sur le capteur magnétique, le commutateur fonctionne et convertit pendant 2 secondes.

Quand il est stationnaire, il est dans l'état de transition, et il perd le champ magnétique et est automatiquement remis à zéro. Semblable au type momentané mécanique général commutateur d'action de bouton poussoir, la presse est convertie, et le communiqué est automatiquement remis à zéro.
Le commutateur TCK-2 magnétique identifie la direction du mouvement de champ magnétique. Quand le senseur magnétique détecte le champ magnétique externe dans la direction de poteau de NS, les actes de commutateur et des commutateurs pendant 2 secondes. Quand le passage à zéro est toujours, il est dans l'état de transition, et le champ magnétique externe est perdu, et la remise est automatiquement effectuée. Le passage à zéro de champ magnétique de direction de poteau de SN ne convertit pas.
TCK-3 et TCK-4 maintenant les commutateurs magnétiques ont différents champs magnétiques.
Le TCK-3 maintenant le commutateur magnétique a deux déclarer qui peuvent être maintenus. Quand les actes externes de champ magnétique de S-poteau sur le capteur magnétique du fond jusqu'au dessus, le contact mobile de commutateur-commutation est allumés avec l'extrémité supérieure, le témoin que la lumière rouge est allumée, et cet état est maintenu. Cet état est maintenu même si le champ magnétique externe est perdu, le commutateur est mis sous tension, ou la puissance est perdue. Quand les actes externes de champ magnétique de S-poteau sur le capteur magnétique de haut en bas, le contact mobile de changement est reliés au plus bas de gamme, témoin que le feu vert est allumé, et restes dans cet état jusqu'à ce que la prochaine fois du fond au dessus. Les actes de champ magnétique de S-poteau sur le type 3 commutateur magnétique. Le commutateur magnétique commute et peut maintenir de divers états, semblables à la force de l'inverseur mécanique.
TCK-4 le type type commutateur magnétique de prise, quand le senseur magnétique détecte le passage à zéro externe de champ magnétique de direction de poteau du champ magnétique NS d'action, le commutateur de commutateur le contact que mobile est relié à l'extrémité supérieure, indiquant que la lumière rouge est allumée, cet état est maintenu. Quand le champ magnétique de champ magnétique de SN de direction externe de poteau croise zéro, le commutateur convertit le contact mobile en plus bas de gamme pour indiquer que le feu vert est allumé et garde cet état. TCK-4 le type commutateur magnétique a une caractéristique précise de conversion de passage à zéro de champ magnétique d'étroit-champ et une exactitude de positionnement élevée.
