Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | Moulin de meulage de tube | Industries applicables: | Usine, works  de construction ; , Énergie et exploitation |
---|---|---|---|
Condition: | Nouveau | Type de moteur: | Moteur à courant alternatif |
Capacité (t/h): | 14-195tph | Dimension (L*W*H): | 2.2x6.5-4.6x14 m |
Poids: | 49-485 t | Garantie: | 1 an |
Le service après-vente a fourni: | Support technique visuel, appui en ligne, installation de champ, commission et formation | Moulin de meulage de tube: | moulin de meulage de tube de 2.2x6.5-4.6x14 m |
Capacité: | 14-195 tph | Port: | Qingdao, Changhaï, Tianjin |
Surligner: | moulin de meulage du ciment 195tph,Moulin de meulage de ciment d'AGMA,moulin de meulage d'usine du ciment 195tph |

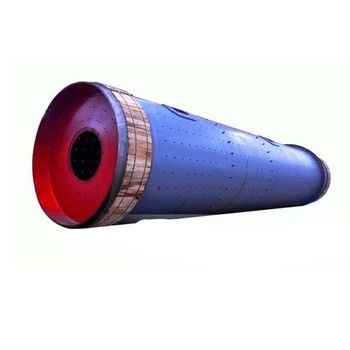

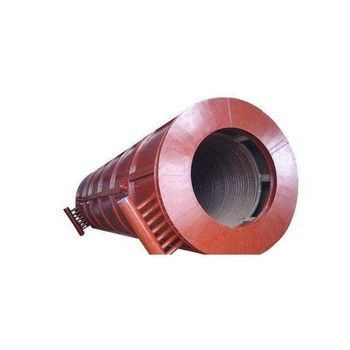

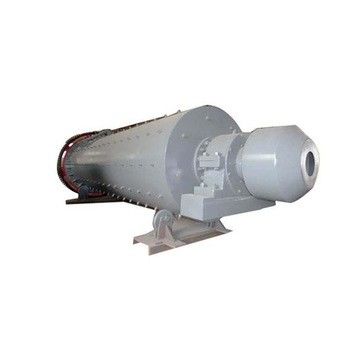

14-195 le tph cimentent le moulin de meulage de tube cru
Compact et efficace !
Les moulins de tube de CITIC sont qui fait gagner de la place, compacts, hauts sur la représentation et le bas sur l'entretien. C'est principalement dû à la conception d'incidence de soutien et la commande de moulin a employé. Le moulin SHELL-est soutenu, monté sur des incidences de chaussure de glissière aux deux extrémités et a fait complètement comme conception soudée. Le moulin avec la version compacte d'entraînement comporte une COMMANDE INTÉGRALE, dont l'engrenage planétaire est monté à la bride de moulin. Les moulins de tube de CITIC sont le résultat des méthodes de calcul les plus avancées et de simulation, soutenu par des années d'expérience. Nous avons conçu et avons construit dans le monde entier plus de 1 000 moulins de tube.
Le moulin standard de CITIC SHELL-est soutenu sur des chaussures de glissière et a une commande centrale. La transmission de couple est effectuée par l'intermédiaire de l'extrémité conique de décharge. Ce cône est soudé à la coquille de moulin et a des ouvertures pour l'exercice des gaz de matériel et d'échappement. La bride d'entraînement est reliée à l'extrémité du cône. De cette façon, la force motrice est distribuée directement et même à la coquille de moulin.
Nos moulins pour espace requis minimum sont montés sur des incidences de chaussure de glissière et avoir une COMMANDE INTÉGRALE. Le noyau de cette commande est un réducteur à deux étages d'engrenage planétaire, qui est directement monté sur le cône d'extrémité. Seulement un joint court de glissière à l'extrémité de moteur et un système de lubrification fermé d'huile prolongent le temps entre les changements d'huile et réduisent le risque d'entrer des particules de poussière. L'installation est rapide et facile. Aucun ajustements longs. Notre COMMANDE INTÉGRALE est la commande la plus économique due à son facilement disponible et à un niveau d'efficacité mécanique presque de 99%.
Caractéristique
* le moulin cylindrique adopte le type d'entraînement bord-conduisant, centre-entraînement, bord-conduisant avec le maillage, etc. multipoint ; conduit par le moteur asynchrone +reducer +pinion et la vitesse aussi bien que le moteur synchrone + le lclutch + le pignon et la vitesse d'air.
* a généralement soutenu par pression statique-dynamique portant sur les deux extrémités. Fuuly a fermé le balancier auto-dressant de l'osculation 120º que l'incidence est utilisée. Également des incidences dynamiques de staic- simple ou double de pantoufle peuvent être utilisées. Le buisson est fait par la machine d'OR.
* la grande vitesse ouverte est conçue utilisant la norme d'AGMA, équipée du logement sûrement scellé de vitesse et graisse le système de lubrification de pulvérisation ahtomatic.
La coquille fait partie partie fondamentale d'un moulin. Effectuez l'analyse par éléments finis là-dessus avec l'ordinateur pour assurer l'opération fiable ;
* la coquille est automatiquement soudée, inspectée ultrasonique, complètement recuit et usiné par de grandes machines-outils spéciales sur on jetant ; joint là spécial sur les pièces statique-dynamiques de connexion, ch comme alimentation et hoper de décharge, tourillon, etc., pour empêcher la fuite de pétrole et de boue ;
* le revêtement est du matériel d'usage-résistance fou par notre société, qui a été particulièrement soumise à un traitement thermique, avec la dureté élevée et la longue durée de vie. Moulage également l'autre d'usage-résistance ou revêtement en caoutchouc peut être employé ;
* il y a commande à basse vitesse pour le moulin moyen et grand ;
* la pression de ciel et terre lubrifiant la station est équipée pour le moulin moyen et grand ;
* le contrôle et le système de protection est commandé par le PLC.
Les commandes de vitesse et de pignon de périmètre sont suffisantes pour jusqu'à 4,500kW. Notre COMMANDE INTÉGRALE convient à jusqu'à 6,500kW. Pour des moulins avec une puissance d'entraînement entre de 5 000 et de 10,000kW, nous recommandons une commande centrale classique avec les engrenages planétaires fixes.
Paramètres techniques de moulin de tube de ciment :
Spécifications (diameter×length) | Vitesse tournante (r/min) |
Dimension de alimentation (millimètres) | Productivité (t/h) | Capacité de chargement du moulin (t) | Moteur principal | Ralentisseur principal | Poids (t) | |||
Modèle | Puissance (kilowatts) | Vitesse tournante (r.p.m) | Modèle | Rapport de vitesse | ||||||
φ2.2×11 | 20,91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5,6 | 92 |
φ2.4×8 | 20,91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76,4 |
φ2.4×9 | 20,91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
φ2.4×10 | 20,91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
φ2.4×11 | 21 | ≤25 | 19~24 22~28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5,6 | 125 |
φ2.4×12 | 21 | ≤25 | 18~20 21~23 |
6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 127 |
φ2.4×13 | 21 | ≤25 | 21~22 24~26 |
6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 131 |
φ2.6×10 | 20,6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6,3 | 140 |
φ2.6×13 | 20,6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 158 |
φ3.0×9 | 19,13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7,1 | 148 |
φ3×11 | 18,92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 177 |
φ3×12 | 18,92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 182 |
φ3×13 | 18,92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7,1 | 200,7 |
φ3.2×11 | 18,3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7,15 | 213,6 |
φ3.2×13 | 18,7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7,15 | 237 |
φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257,6 | |
φ3.8×13 (type de rapport principal) |
17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
φ3.8×13 | 17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
φ4×13 | 16,3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
φ4.2×11 (type de rapport principal) |
15,8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
φ4.2×13 (type de rapport principal) |
15,2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
φ4.2×13 | 15,2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 |
Note : Les paramètres sous la forme sont seulement pour la référence, ainsi pour la spécifique, des clients doivent se rapporter au contrat.
Paramètres techniques de moulin cru :
Spécifications (diameter×length) | Vitesse tournante (r/min) |
Dimension de alimentation (millimètres) | Productivité (t/h) | Capacité de chargement du moulin (t) | Moteur principal | Ralentisseur principal | Poids (t) | |||
Modèle | Puissance (kilowatts) | Vitesse tournante (r.p.m) | Modèle | Rapport de vitesse | ||||||
φ3× (8.5+5) | 18,9 | ≤25 | 55~53 | 76~80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 160 |
φ3.2× (7+1.8) (Séchage en porte-à-faux) |
18,25 | ≤25 | 50~53 | 59 | YR630-8 | 1000 | 740 | JDX800 | 6,3 | 153 |
φ3.5×10 (Séchage en porte-à-faux) |
17,3 | ≤25 | 75~80 | 87 | YR1250-8/430 | 1250 | 740 | JS110-A-F1 | 214 | |
φ3.6× (7.5+1.5) | 17,3 | ≤25 | 90~95 | 98 | YRkk710-8 | 1400 | 740 | JDX900 | 7,1 | 220 |
φ3.8×1.2 | 16,6 | ≤25 | 133 | 100~110 | YR800-8 | 2000 | 740 | JS130-A | 295 | |
φ4.6× (9.5+3.5) | 15 | ≤25 | 185 | 175~180 | YRkk1000-8 | 3550 | 740 | MFY355A | 415 |
Note : Les paramètres sous la forme sont seulement pour la référence, ainsi pour la spécifique, des clients doivent se rapporter au contrat.
Paramètres techniques de moulin cru humide :
Spécifications (diameter×length) | Vitesse tournante (r/min) |
Dimension de alimentation (millimètres) | Productivité (t/h) | Capacité de chargement de moulin (t) |
Moteur principal | Ralentisseur principal | Poids (t) | |||
Modèle | Puissance (kilowatts) | Vitesse tournante (r.p.m) | Modèle | Rapport de vitesse | ||||||
φ2.2×7 | 21,4 | ≤3 | 20~25 | 31 | YR148-8 | 380 | 740 | ZD70-9 | 5 | 49 |
φ2.2×13 | 21,6 | ≤25 | 33~37 | 58~60 | YR630-8/1180 | 630 | 740 | MBY630 | 5,6 | 53,4 |
φ2.4×13 | 21 | ≤25 | 45~50 | 65~70 | YR800-8/1180 | 800 | 740 | JDX710 | 5,6 | 131 |
φ2.6×13 | 20 | ≤25 | 45~46 | 80t (maximum) | YR1000-8/1180 | 1000 | 740 | TDX800 | 6,3 | 153 |
φ6.2×6.4 | 18,5 | ≤25 | 32~41 | 86~90.5 | TDMK1000-36 | 1000 | 740 | 134 |
Note : Les paramètres sous la forme sont seulement pour la référence, ainsi pour la spécifique, des clients doivent se rapporter au contrat.
Paramètres techniques de sécher le moulin cru :
Spécifications (diameter×length) | Vitesse tournante (r/min) |
Dimension de alimentation (millimètres) | Productivité (t/h) | Capacité de chargement de moulin (t) |
Moteur principal | Ralentisseur principal | Poids (t) | |||
Modèle | Puissance (kilowatts) | Vitesse tournante (r.p.m) | Modèle | Rapport de vitesse | ||||||
φ2.4×8 | 20,91 | ≤25 | 25~28 | 39~42 | JRQ1512-8 | 570 | 740 | ZD80-9 | 5 | 76,4 |
φ2.4×10 | 20 | ≤25 | 27~30 38~40 |
50 | YR710-8/1180 | 710 | 740 | JDX630 | 5,6 | 111 |
φ2.4×11 | 21 | ≤25 | 41~42 46~48 |
62~65 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 125 |
φ2.4×12 | 21 | ≤25 | 40~42 45~48 |
63~65 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 127 |
φ2.4×13 | 21,5 | ≤25 | 48~51 | 68~72 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 131 |
φ2.6×8 | 20 | ≤25 | 30~35 | 54 | YR630-8/1180 | 630 | 740 | JDX630 | 5,6 | 135 |
φ2.6×10 | 20,91 | ≤25 | 45~46 | 80 | YR1000-8/1180 | 1000 | 740 | JDX710 | 6,3 | 136 |
φ3×9 | 19,13 | ≤25 | 50~55 | 76~80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 145 |
φ3.2×7 | 18,25 | ≤25 | 50~52 | 58 | YR1000-8/1180 | 1000 | 740 | MBY800 | 6,3 | 140 |
φ3.2×9 | 18,3 | ≤25 | 60~70 | 90 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 175 |
φ4.6×10+3.5 | 15 | ≤25 | 195 | 190 | 3550 | 740 | JS150-B-F | 476 |
Note : Les paramètres sous la forme sont seulement pour la référence, ainsi pour la spécifique, des clients doivent se rapporter au contrat.
Q : Pourquoi nous croyons aux industries Cie. de zhongtai de Luoyang, Ltd :
: 1. Plus de 30 ans d'expérience.
2.We sont le principal fournisseur professionnel des machines d'exploitation, les machines de construction, le bâti de machines et les pièces forgées
3. Tous les produits ont réalisé ISO9901 : certificat 2000 de gestion de la qualité et CE, certificats de ROHS.
Q : Délai de livraison
: Délai d'exécution de pièces 1-2months, machines 2-3months.
Q : Conditions de paiement
: Acceptez le type de paiement : T/T, L/C, union occidentale, argent liquide.
dépôt de 30% quand contrat signé. Paiement intégral payé avant l'expédition
Q : Garantie de qualité ?
: Temps de garantie : un an pour les machines principales. Si quelque chose faux nous fournirons le conseil technique et trouverons la solution immédiatement. Pour ces pièces de port nous garantir les pièces de haute qualité pour l'approvisionnement à long terme.
Q : Service après-vente ?
: Nous pouvons fournir le guide technique pour des machines essai et entretien courants de pièces si l'utilisateur a besoin.
