Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Moulin humide de fléchissement | Application: | Moulin de meulage de minerai d'intérieur |
|---|---|---|---|
| Capacité de alimentation: | 625t/h | Puissance de moteur principal: | 5500kw |
| Matériaux: | Sec-et-humide | Lieu d'origine: | Henan, Chine |
| Type: | Φ 8.8m× 4.8m (F/F) | Garantie: | 12 mois |
| Surligner: | Entièrement - moulin humide fonctionnel de fléchissement,moulin humide du fléchissement 625t/h,5500kw fléchissent les moulins semi autogènes |
||

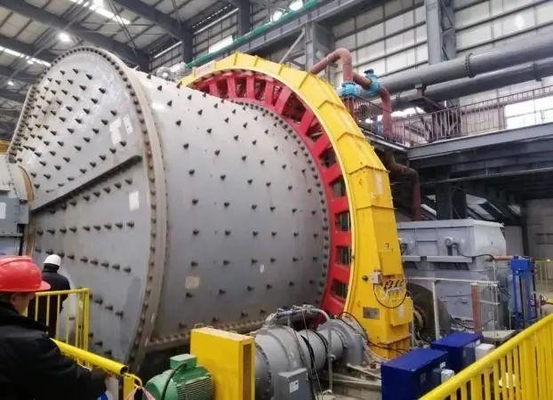

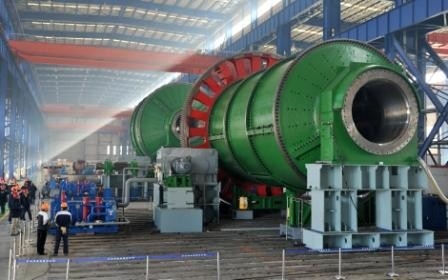

Broyeur humide entièrement fonctionnel de Φ 8.8m × 4.8m (F/F) et système de support
1. Aperçu, conditions de base
(1. Vue d'ensemble
Les broyeurs à sag ou broyeurs semi-autogènes à sag, comme on les appelle souvent, peuvent effectuer des opérations de concassage équivalentes à un concassage et à un criblage en deux ou trois étapes.Les broyeurs à sag sont souvent utilisés dans les opérations de broyage de concentrateur modernes pour produire directement la taille des particules finies ou préparer les matières premières pour la section de broyage en aval.
(2) Conditions géographiques et météorologiques
Pour une installation en intérieur, l'altitude est inférieure à 1000m.
(3) Rotation du moulin
Rotation à droite
Interprétation de la rotation : de l'extrémité d'alimentation à l'extrémité de décharge, le moteur principal est à droite. Le moteur principal est à l'extrémité de décharge.
(4) Système de travail
Travail continu 330j/a, 24h/j, 3 shift/j, 8h/shift.
(5) Conditions d'alimentation
Alimentation: haute tension triphasée à quatre fils 10kV, plage de tension de sortie 10kV ± 10%, basse tension triphasée à quatre fils 380V, fréquence 50Hz.
(6) Conditions d'approvisionnement en eau
Qualité de l'eau : eau en circulation neutre et propre ; température de l'eau : ≤ 30 °C ; pression de l'eau : 0,3 ~ 0,4 MPa.
2. Liste du matériel fourni
(1) Description de l'équipement fourni
L'étendue de la fourniture comprend un broyeur à affaissement humide entièrement fonctionnel et un système de support, y compris le corps du broyeur à affaissement, le moteur d'entraînement du broyeur, l'accouplement de sécurité, un ensemble complet de plaques de revêtement, un ensemble complet de système de lubrification à l'huile, un ensemble complet de système électrique (de contrôle), toutes sortes d'auxiliaire machines, ensemble complet d'outils spéciaux, boulons de fondation et base. Conception détaillée de l'équipement, fabrication, inspection, peinture, emballage, livraison, formation, services techniques, données techniques, conseils d'installation et de mise en service, etc.
(2) Interface d'alimentation
Interface d'approvisionnement en pièces mécaniques
La face inférieure de la plaque inférieure de l'équipement du vendeur est montée sur la base de support. Les boulons d'ancrage et les joints doivent être fournis par le vendeur et doivent être installés à la couche de coulis désignée au-dessus de la fondation en béton.
Le chariot d'alimentation tombe sur la trémie.
Y compris rail de chariot d'alimentation et chariot d'alimentation.
Après la décharge du moulin.
Surfaces des brides d'entrée et de sortie pour l'hydraulique, l'huile et l'eau de refroidissement des pièces d'équipement du vendeur.
Il n'inclut pas les pièces primaires encastrées telles que le tuyau de protection des fondations et la plaque d'ancrage (le vendeur doit fournir des dessins et l'acheteur doit les faire lui-même en fonction de l'avancement de la construction civile sur le site).
Aucun tuyau de refroidissement inclus.
Pas de milieu abrasif.
Interface d'alimentation des parties électriques et de commande
Borne du moteur.
Le terminal de l'équipement accessoire du vendeur pour une connexion externe.
Bornes de réception et de sortie de l'armoire de contrôle de terrain fournies par le vendeur.
N'inclut pas l'appareillage de commutation haute tension.
Hors tous câbles externes des armoires (modèles de câbles fournis par le vendeur).
Ne comprend pas la première huile (le modèle d'huile fourni par le vendeur).
3. Étendue de la fourniture (détails de la fourniture d'un seul appareil)
| Non. | Nom | Quantité | Structure principale | Note |
| Ⅰ | Ontologie des équipements | 1 | φ 8,8 × 4,8 m broyeur humide | Fabriqué en Chine |
| 1 | Système d'alimentation | 1 | Alimentation chariot électrique goulotte caisse. | Fabriqué en Chine |
| 2 | Système de roulements principaux | 2 | Lubrification hydrostatique complète, joint à trois languettes, tuile en cuivre, structure d'alignement de surface à double arc. | Fabriqué en Chine |
| 3 | Pièces rotatives | 1 | Il comprend : arbre creux du couvercle d'entrée et de sortie, douille d'entrée et de sortie, corps de canon, panneau de douille de couvercle d'extrémité, panneau de douille de corps de canon, panneau de grille, panneau de pelle à poussière et autres accessoires nécessaires. | Fabriqué en Chine |
| 4 | Pièces d'entraînement | 1 | Comprend : gros engrenage, pignon, carter d'engrenage et autres accessoires nécessaires. | Fabriqué en Chine |
| 5 | Unité de base | 1 | Comprend : plaque de base de l'appareil et boulons d'ancrage. | Fabriqué en Chine |
| 6 | Tube d'huile de graissage | 1 | Tube en acier inoxydable. | Fabriqué en Chine |
| 7 | Bouclier | 1 jeu | Pièces tournantes. | Fabriqué en Chine |
4. Principaux paramètres techniques
Paramètres techniques du broyeur à sag humide
| Non. | Nom du projet | Le numérique |
| 1 | Spécifications du broyeur (mm) | Φ8800 x4800 |
| 2 | Diamètre intérieur du cylindre (mm) | 8800 |
| 3 | Bride du cylindre à la longueur de la bride (mm) | 4800 |
| 4 | Volume effectif du cylindre (m³) | 250 |
| 5 | Volume effectif du couvercle d'extrémité (m³) | 42 |
| 6 | Taux de remplissage moyen maximum (%) | 8 |
| 7 | Taux de remplissage total (%) | 25 |
| 8 | Charge de balle maximale (T) | 108 |
| 9 | Vitesse du cylindre (r/min) | 10.7 |
| dix | Puissance du moteur principal | 5500kW |
