Détails sur le produit:
Conditions de paiement et expédition:
|
| Condition: | Nouveau | Modèle: | Broyeur à barres à lisier d'eau de charbon |
|---|---|---|---|
| Type: | Moulin de Rod | Application: | Sable en pierre artificiel, traitement minéral, courant chimique et électrique |
| Spéc.: | φ1.5x3.0～φ3.5x5.8m | Volume effectif maximal: | 77.6m³ |
| Matériaux: | Scories de ciment, chaux, bauxite | Lieu d'origine: | Henan, Chine |
| Garantie: | 12 mois | Nom: | Broyeur de minerai |
| Surligner: | Boue Rod Mill de l'eau de charbon d'IOS,Boue Rod Mill d'industrie chimique,Boue Rod Mill de contrôle de PLC |
||

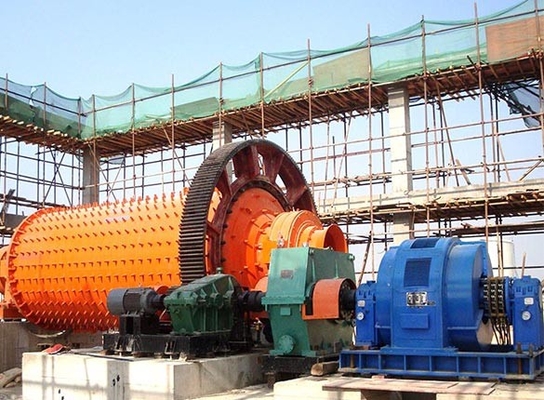

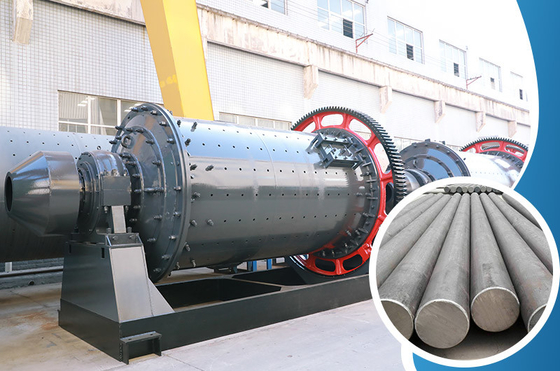

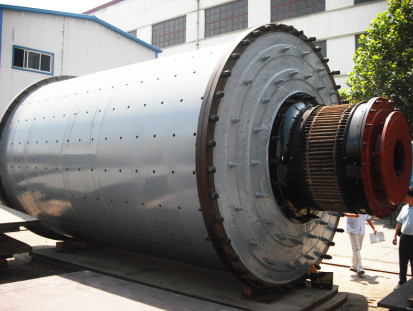

Broyeur à barres utilisé dans l'équipement de boue d'eau de charbon et le broyeur de minerai
1. Description du produit deBroyeur de minerai
L'usine de machines minières de Luoyang peut produire un broyeur à barres d'un diamètre inférieur à 8 m.Le broyeur à barres de la mine Luo peut être utilisé dans le sable de pierre artificielle, le traitement des minéraux, la chimie, l'énergie électrique et d'autres industries du premier broyage.
Le premier broyeur à barres de boue d'eau de charbon de Chine - φ 3,2 × 4,8 m en 1998
L'unité de broyeur à barres de 4,3 × 6 m est le premier développement indépendant du grand broyeur à barres de la mine zhongxin Luo, son niveau de conception a atteint les spécifications équivalentes internationales de l'ensemble complet de niveau avancé du broyeur à barres.L'achèvement de sa conception et de sa production marque que la mine Zhongxin Luo a atteint un nouveau sommet dans le domaine de la conception de grands broyeurs à barres.
Ф 4,3 x 6 m unité de broyeur à barres le broyeur à barres dans notre pays, l'industrie est le plus grand type de broyeur à barres, est le plus grand dans le modèle d'application de l'industrie de la gazéification CWS du broyeur à barres, les ensembles complets d'équipements dans la conception de l'unité de broyeur à barres ont adopté de nombreux brevet de nouvelle technologie, utilisation efficace de la conception assistée par ordinateur, les méthodes de conception modernes telles que l'analyse par éléments finis, la conception d'optimisation, si l'ensemble de la machine, la conception structurelle de chaque composant est au niveau national et a atteint le niveau technique de entreprises avancées étrangères.
En termes de broyeur à barres humide, la société a terminé la fabrication et le débogage du broyeur à barres de weihe High-tech Zone Energy Saving Chemical Co., LTD., Shanghai Coking Co., LTD. et d'autres entreprises chimiques nationales, et a développé le plus grand broyeur à barres de boue d'eau de charbon en Chine.La technologie a atteint le niveau de leader international et la part de marché est d'environ 50%.
Sur la base du projet de gazéification du charbon, accélérer les efforts de développement et de promotion du marché du broyeur à barres (humide) du projet de suivi φ 4,7 × 6 m.
Le broyeur à barres est une série de produits de broyage à grande échelle de Luo Mine, avec une équipe nationale de recherche et de conception de broyeur à barres de première classe, des moyens de test et de test de broyeur à barres parfaits et des droits de propriété intellectuelle indépendants sur le broyeur à barres.
2. Spécifications et modèles du type de broyeur à barres de la mine Luo:
(1) Broyeur à barres : spécifications de φ1,5x3,0 à φ3,5x5,8 m, volume effectif de 4,6 à 60,7 m3 de diverses configurations d'une variété de spécifications ;
(2) Broyeur à barres de boue d'eau de charbon: utilisé pour la production de gaz Texaco de l'industrie chimique de la préparation de boue d'eau de charbon.Spécifications de φ3.2x4.5 ~ φ4.0x6.7m, le volume effectif maximum est de 77.6m3 de diverses configurations d'une variété de spécifications ;
3. Les caractéristiques techniques du broyeur à barres de conception de développement de la mine Luo sont :
(1) Le broyeur à cylindres adopte la forme de transmission des dépliants de bord, de la transmission centrale, de la transmission de bord de maillage multipoint et d'autres types de transmission ;La forme d'entraînement est un moteur asynchrone + réducteur + pignon + grand engrenage et moteur synchrone + embrayage à air + pignon + grand engrenage ;
(2) L'utilisation générale de deux modes de support de pression statique et dynamique, l'utilisation de roulements de type à bascule à contact de ligne 1200 auto-alcolants entièrement fermés, peut également utiliser une piste coulissante simple, une piste coulissante double support de pression statique et dynamique ou pleine aide à la pression statique ;
(3) Le grand engrenage ouvert adopte la conception standard américaine AGMA, équipé d'un carter d'engrenage d'étanchéité fiable, avec un dispositif de lubrification par pulvérisation automatique à la glycérine;
(4) Le cylindre est la partie clé du broyeur.L'analyse par éléments finis est réalisée par ordinateur pour s'assurer de la fiabilité de son utilisation.
(5) Moulin de grande et moyenne taille équipé d'un dispositif d'entraînement lent ;
(6) Moulin de grande et moyenne taille équipé d'une station de lubrification haute et basse pression ;
(7) Le système de contrôle et de protection adopte le contrôle PLC.
4. Paramètres du produit
Paramètres techniques du broyeur à barres de minerai de Luo :
| Taper | Diamètre du cylindre (mm) |
Longueur du cylindre (mm) |
Volume effectif (m3) |
Vitesse du broyeur (tr/min) |
Charge de broyage(t) | Méthode de conduite | Moteur | Dimensions (L×W×H) (m) |
Poids approximatif (t) |
Note | |
| Pouvoir (kW) |
Tours (r/min) | ||||||||||
| MB15×30 | 1500 | 3000 | 5 | 23 | 8 | Bord | 75 | 743 | 7,6 × 3,4 × 2,8 | 20 | |
| MB17×30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7,6 × 3,5 × 3,1 | 40.4 | ||
| MB21×30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8,7 × 4,8 × 4,4 | 48 | ||
| MB21×36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52,5 | ||
| MB24×30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8,5 × 4,2 × 4,6 | 58 | ||
| MB27×36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12 × 5,7 × 4,7 | 70 | ||
| MB30×40 | 3000 | 4000 | 25,9 | 16.2 | 50 | 500 | 187 | 12,6 × 6,1 × 4,9 | 89 | ||
| MB32×45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16 × 8 × 5,6 | 111,5 |
Peut être utilisé dans l'équipement de boue d'eau de charbon
|
|
| MB32×48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12×7×6 | 121.2 | ||
| MB36×54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16 × 8 × 6,7 | 155 | ||
| MB38×52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15 × 8,27 × 6,21 | 175 | ||
| MB38×58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15,6 × 8,27 × 7,21 | 156 | Doublure en caoutchouc | |
| MB40×60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18,2 × 9,00 × 7,5 | 163 | Doublure en caoutchouc | |
