Condition: | Nouveau | Modèle: | L'air a balayé le moulin de charbon |
---|---|---|---|
couleur: | Personnalisable | Application: | Meulage de minerai |
Dimension d'alimentation: | ≤25mm | Lieu d'origine: | Henan, Chine |
Garantie: | 12 mois | Nom: | Broyeur de minerai |
Surligner: | Moulin de charbon balayé par air de contrôle de PLC,Moulin de charbon balayé par air de 85 t/h,Moulin de meulage de charbon balayé par air de minerai |

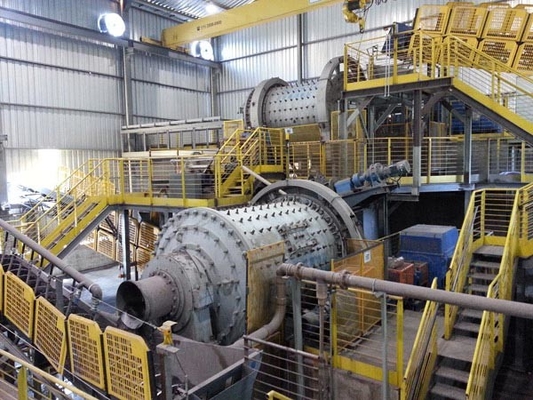

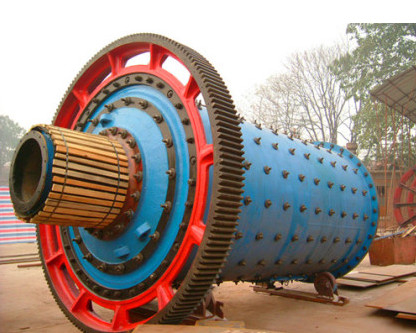

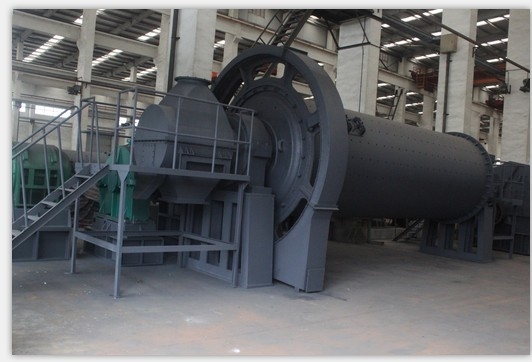

Moulin de meulage de minerai moulin de charbon balayé par air de capacité de 85 t/h avec le système de commande de PLC
1. Description de produit de moulin de meulage de charbon balayé par air de moulin de minerai
(1) l'air minier de Luo a balayé le moulin | l'air a balayé des caractéristiques de moulin de charbon :
φ4×8 3.5m = diamètre intérieur de la longueur utile de × de cylindre du cylindre séchant la longueur de chambre
(2) le processus de développement du vent a balayé le moulin de charbon
Du φ2.2m passé, φ2.8m, φ3m, développement de φ3.2m et ainsi de suite au φ3.8m actuel, φ4m et ainsi de suite. Les gammes de capacité d'équipement de 500T/D, de 700T /d, de 1000T /d, de 2500T/D, de 5000T /d, et de 6000T /d
2. Principe de fonctionnement de moulin de charbon de champ d'air :
Le charbon cru est introduit dans la poubelle de séchage du moulin par l'écluse du dispositif de alimentation. L'air chaud avec une température environ de 350℃ entre dans également le moulin par le tuyau d'entrée d'air pour sécher le charbon cru. Le charbon sec entre dans la poubelle de meulage par le plat de séparation et est écrasé sous l'impact et le meulage du corps abrasif (bille d'acier). En même temps, le gaz constitué par le ventilateur d'extraction spécial apportera le charbon pulvérisé hors du moulin par le dispositif de décharge.
3. Développement de mine de Luo et concevoir le champ de vent | le vent a balayé les caractéristiques de meulage de technologie de charbon sont :
(1) le moulin de cylindre adopte la forme de transmission d'insectes de bord, de transmission centrale, de transmission de maillage multipoint de bord et d'autres types de transmission ; La forme motrice est moteur + réducteur + pignon asynchrones + grande vitesse et moteur synchrone + embrayage + pignon d'air + grande vitesse ;
(2) l'utilisation générale de deux statiques et le mode de support de roulement de pression dynamique, l'utilisation 1200 de la ligne auto--alcolating entièrement incluse contact type” incidences “de balancier, peuvent également employer la voie coulissante simple, l'appui de pression statique et dynamique de double voie coulissante ou l'appui total de pression statique ;
(3) la grande vitesse ouverte adopte la conception standard de l'Américain AGMA, équipée d'un logement de scellage fiable de vitesse, avec de la glycérine automatique de dispositif de lubrification de jet ;
(4) le cylindre est la partie fondamentale du moulin. L'analyse par éléments finis est effectuée par ordinateur pour assurer la fiabilité de son utilisation.
(5) grand et moyen moulin équipé du dispositif lent d'entraînement ;
(6) grand et moyen moulin équipé de la station de lubrification de pression de ciel et terre ;
(7) le contrôle et le système de protection adopte le contrôle de PLC.
4. Paramètres de produit
L'air minier de Luo a balayé le moulin | l'air a balayé des paramètres de technologie de moulin de charbon :
Spéc. (diameter×length) | Rev (r/min) |
Dimension d'alimentation (millimètres) | Capacité de production (t/h) | Charge des médias de meulage (t) |
Moteur principal | Vitesse réductrice principale | Poids (t) |
|||
Type | Puissance (kilowatts) | Au sujet de (T/MN) | Type | Rapport de vitesse | ||||||
φ2.2×4.4 | 22,4 | ≤25 | 8~9t/h | 18t | YRKK4501-6 | 250 | 986 | ZD60-11 | 6,3 | 36,7 |
φ2.2×5.8 | 22,4 | ≤25 | 5.5~7 | 23.5~25 | Y4005-8 | 280 | 750 | ZD70-10 | 5,6 | 45 |
φ2.4×4.75 | 21,2 | ≤25 | 14 | 22~24 | YR4501-8 | 315 | 740 | ZD60-8 | 4,5 | 49 |
φ2.4×4 2 | 20,2 | ≤25 | 10~11 | 19 | YRKK450-8 | 250 | 740 | ZDY355 | 4,5 | 60 |
φ2.4×4.5 2 | 20,2 | ≤25 | 10~12 | 20,8 | YRKK500-8 | 280 | 740 | JDX45 | 4,5 | 68 |
φ2.6× (5,25 2,25) | 19,7 | ≤25 | 9~10 | 28 | YRKK500-8 | 400 | 740 | ZDY450 | 4,5 | 87,4 |
φ2.8× (5 3) | 18,7 | ≤25 | 13~13.5 | 32 | Y5001-8 | 500 | 740 | JDX560 | 4,5 | 102 |
φ2.9×4.7 | 19,1 | ≤25 | 14~19 | 34,4 | YR560-8 | 500 | 743 | MBY560 | 5,6 | 79 |
φ2.5×3.9 | 21 | ≤25 | 14 | 21 | JR138-8 | 280 | 740 | ZD70-9 | 5 | 49,5 |
φ3× (6,5 2,5) | 18,3 | ≤25 | 17~19 | 43 | YRKK5603-8 | 630 | 740 | MBY560 | 5 | 120 |
φ3.2×4.8 | 16,7 | ≤25 | 20 | 48 | YR630-8 | 630 | 740 | MBY560 | 5 | 118 |
φ3.2× (6,5 2) | 16,9 | ≤25 | 20 | 50 | YRKK560-8 | 710 | 740 | JDX630 | 5 | 137 |
φ3.5×8 | 17,2 | ≤25 | 55~60 | 80 | YRKK710-8 | 1000 | 740 | MBY800 | 6,3 | 182 |
φ3.8× (7,75 3,5) | 16,7 | ≤25 | 85 | 85 | YRKK710-8 | 1400 | 740 | JDX90-WX-2A | 5,6 | 215 |
