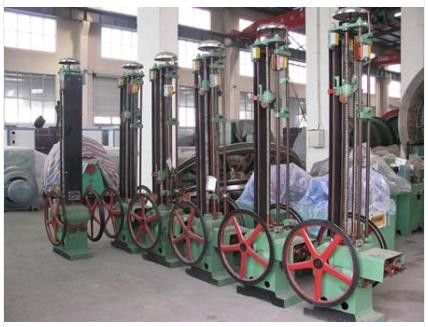

1. Description de produit d'indicateur de fond de grue

L'indicateur de fond d'arcade de simple-corde se compose de deux parts, on est un dispositif qui transmet le mouvement perpendiculairement à l'extrémité de l'axe principal de la grue, c.-à-d., le dispositif de transmission d'indicateur de fond d'arcade, et l'autre partie est un indicateur de fond, qui est relié par un accouplement.

L'indicateur de fond d'arcade de simple-corde se compose de deux parts, on est un dispositif qui transmet le mouvement perpendiculairement à l'extrémité de l'axe principal de la grue, c.-à-d., le dispositif de transmission d'indicateur de fond d'arcade, et l'autre partie est un indicateur de fond, qui est relié par un accouplement. L'indicateur de fond est équipé du type indicateur de fond, indicateur épais à vis d'indicateur de petite avance, type rond indicateur fin d'arcade de disque d'aiguille. L'indicateur de fond d'arcade a également ajouté un dispositif de protection cassé d'axe (protection d'échec d'entraînement d'indicateur de fond).

Pièces de rechange de machine d'abattage et indicateur de fond de machine d'abattage

2. Principe de fonctionnement d'indicateur de fond de grue :

Le mouvement rotatoire de l'axe principal de la grue est transmis à l'indicateur de fond par le dispositif de transmission, et la vis est transmise à la vis sans fin par les paires de vitesse, de sorte que les deux vis sans fin verticales tournent dans des directions opposées entre eux. Comme la vis sans fin tourne, les deux écrous trapézoïdaux avec d'indicateurs le mouvement également dans des directions opposées, une et l'autre bas. Le nombre de révolutions de la vis sans fin est proportionnel au nombre de révolutions de l'axe principal, et correspond donc dans la position du conteneur dans le puits. Par conséquent, la position de l'indicateur sur l'écrou sur la vis sans fin correspond également à elle, et la position du conteneur dans le puits peut être exactement indiquée par l'indicateur.

Sur l'écrou trapézoïdal non seulement équipé d'un indicateur, et équipé d'un cliquet et toucher le fer, comme conteneur d'ascension près de la tête de puits désinstallent l'emplacement, la goupille de signal conduit de cliquet sur la tige de traction, attacherait graduellement, les signaux en même temps la goupille dans la direction horizontale dans le mobile, quand atteignez la goupille de point de décélération du lieu de séjour de cliquet, dans un signal le percuteur sur la cloche de coup de tige de traction, début lent de signal, un commutateur de limite est fixé sur la colonne à côté de la tige de traction de signal. Quand le conteneur de levage arrête une certaine position, le bloc de contact sur la tige de traction de signal ralentira le rouleau du commutateur de réducteur jusqu'à ce qu'il s'arrête. Si la grue avait lové, le contact de fer sur l'écrou trapézoïdal ouvrira le commutateur de limite de enroulement pour le freinage de sécurité.

La goupille sur la tige de traction de signal peut être déplacée selon le besoin, et les positions supérieures et inférieures du commutateur de limite de décélération et au-dessus du commutateur de limite de treuil peuvent être facilement ajustées pour répondre aux exigences de la distance différente de décélération et au-dessus de la distance de treuil.

Vitesse limitant FAO conduite par la turbine, vitesse limitant la protection par la vitesse limitant le rhéostat ou la machine autorégulatrice, de sorte que la grue ne dépasse pas la limitation de vitesse dans l'étape de décélération. L'angle de chaque FAO dans un processus de levage devrait être à moins de 270 degrés ----330 degrés.

Pièces de rechange de machine d'abattage et indicateur de fond de machine d'abattage

3. Paramètres techniques d'indicateur de fond de grue
