Détails sur le produit:
Conditions de paiement et expédition:
|
| Condition: | Nouveau | Type: | MB15×30 |
|---|---|---|---|
| Nom de produit: | Moulin de Rod | Charge des médias de meulage: | 8 t |
| Vitesse du broyeur: | 23 r/min | Approprié: | Scories de ciment, chaux, bauxite |
| Application: | Sable en pierre artificiel, traitement minéral, courant chimique et électrique | Garantie: | 12 mois |
| Port: | Qingdao, Shanghai, Tianjin | ||
| Surligner: | Minerai rectifiant Rod Mill Crusher,Rod Mill Crusher In Coal,Boue Rod Mill Crusher de l'eau |
||

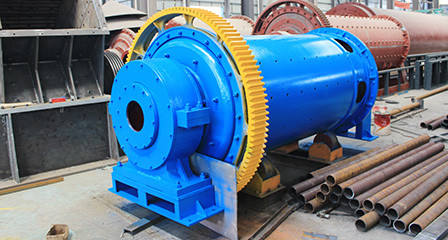

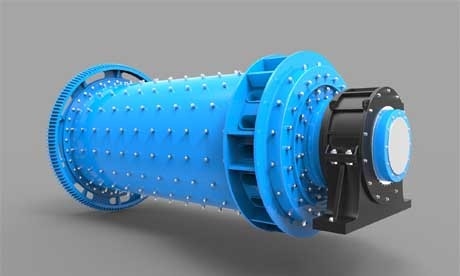

Équipement de meulage de boue de l'eau de Rod Mill Used In Coal de moulin de minerai
1. Description de produit de moulin de meulage de minerai
Notre société peut produire le moulin de tige avec le diamètre en-dessous de 8M. Le moulin de Rod peut être employé dans le sable en pierre artificiel, le traitement minéral, le courant chimique et électrique et d'autres industries d'abord du meulage.
Φ 3,2 par 4,8 m
ф4.3 l'unité de moulin de tige du × 6M est un grand moulin de tige développé, qui marque une nouvelle taille dans le domaine du design du grand moulin de tige.
L'unité de moulin de tige de 4.3× 6M est un grand moulin de tige dans l'industrie de moulin de tige en Chine, et est également le plus grand type de moulin de tige appliqué dans l'industrie de boue de produit chimique et d'eau de charbon. Des moyens de conception moderne tels que la conception assistée par ordinateur, l'analyse par éléments finis et la conception d'optimisation sont effectivement employés dans la conception de l'équipement complet de l'unité de moulin de tige. Ou la conception structurelle de chaque composant rend la représentation du produit plus excellente.
Basé sur le projet de gazéification de charbon, accélérez du projet φ4.7 les 6M efforts (humides) complémentaires de développement et de promotion du marché de moulin de tige du ×.
Le moulin de barre est une série de grands produits de moulin.
2. Les caractéristiques techniques de moulin de tige de conception de développement sont :
(1) le moulin de cylindre adopte la forme de transmission d'insectes de bord, de transmission centrale, de transmission de maillage multipoint de bord et d'autres types de transmission ; La forme motrice est moteur + réducteur + pignon asynchrones + grande vitesse et moteur synchrone + embrayage + pignon d'air + grande vitesse ;
(2) l'utilisation générale de deux statiques et le mode de support de roulement de pression dynamique, l'utilisation 1200 de la ligne auto--alcolating entièrement incluse contact type” incidences “de balancier, peuvent également employer la voie coulissante simple, l'appui de pression statique et dynamique de double voie coulissante ou l'appui total de pression statique ;
(3) la grande vitesse ouverte adopte la conception standard de l'Américain AGMA, équipée d'un logement de scellage fiable de vitesse, avec de la glycérine automatique de dispositif de lubrification de jet ;
(4) le cylindre est la partie fondamentale du moulin. L'analyse par éléments finis est effectuée par ordinateur pour assurer la fiabilité de son utilisation.
(5) grand et moyen moulin équipé du dispositif lent d'entraînement ;
(6) grand et moyen moulin équipé de la station de lubrification de pression de ciel et terre ;
(7) le contrôle et le système de protection adopte le contrôle de PLC.
3. Paramètres de produit d'équipement de meulage de boue de l'eau de Rod Mill Used In Coal de moulin de minerai
Paramètres techniques de moulin de tige de minerai de Luo :
| Type | Diamètre de cylindre (millimètre) |
Longueur de cylindre (millimètre) |
Volume efficace (m3) |
Vitesse de moulin (r/min) |
Charge des médias de meulage (t) | Entraînement de la méthode | Moteur | Dimensions (L×W×H) (m) |
Poids approximatif (t) |
Note | |
| Puissance (kilowatt) |
Rev (r/min) | ||||||||||
| MB15×30 | 1500 | 3000 | 5 | 23 | 8 | Bord | 75 | 743 | 7.6×3.4×2.8 | 20 | |
| MB17×30 | 1700 | 3000 | 5,8 | 20 | 10,2 | 90 | 980 | 7.6×3.5×3.1 | 40,4 | ||
| MB21×30 | 2100 | 3000 | 8,8 | 19,4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 | ||
| MB21×36 | 2100 | 3600 | 10,8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52,5 | ||
| MB24×30 | 2400 | 3000 | 11,8 | 18,2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 | ||
| MB27×36 | 2700 | 3600 | 18,8 | 17,5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 | ||
| MB30×40 | 3000 | 4000 | 25,9 | 16,2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 | ||
| MB32×45 | 3200 | 4500 | 33 | 15,5 | 56 | 630 | 167 | 16×8×5.6 | 111,5 |
Peut être employé dans l'équipement de boue de l'eau de charbon
|
|
| MB32×48 | 3200 | 4800 | 34 | 15,5 | 60 | 710 | 740 | 12×7×6 | 121,2 | ||
| MB36×54 | 3600 | 5400 | 50 | 14,5 | 97 | 1000 | 167 | 16×8×6.7 | 155 | ||
| MB38×52 | 3800 | 4200 | 54,1 | 14,2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 | ||
| MB38×58 | 3800 | 5800 | 60,3 | 14,2 | 112,2 | 1250 | 167 | 15.6×8.27×7.21 | 156 | Doublure en caoutchouc | |
| MB40×60 | 4000 | 6000 | 70 | 14,0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 | Doublure en caoutchouc | |
