Détails sur le produit:
Conditions de paiement et expédition:
|
| Condition: | Nouveau | Modèle: | Broyeur à boulets du ciment Φ2.2×11 |
|---|---|---|---|
| Mode d'entraînement: | Bord, centre | Production (t/h): | 15-16 |
| Puissance de moteur (kilowatts): | 630 | Tension (v): | 6000 |
| Classification: | Moulin de meulage de minerai | Garantie: | 12 mois |
| Surligner: | moulin de meulage du ciment 6000V,Moulin de meulage de ciment de 16 TPH,Moulin de meulage de ciment de 15 TPH |
||

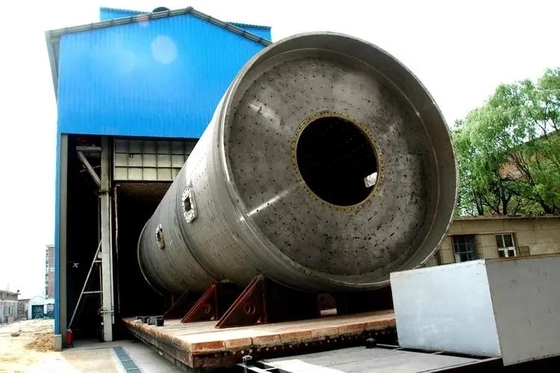

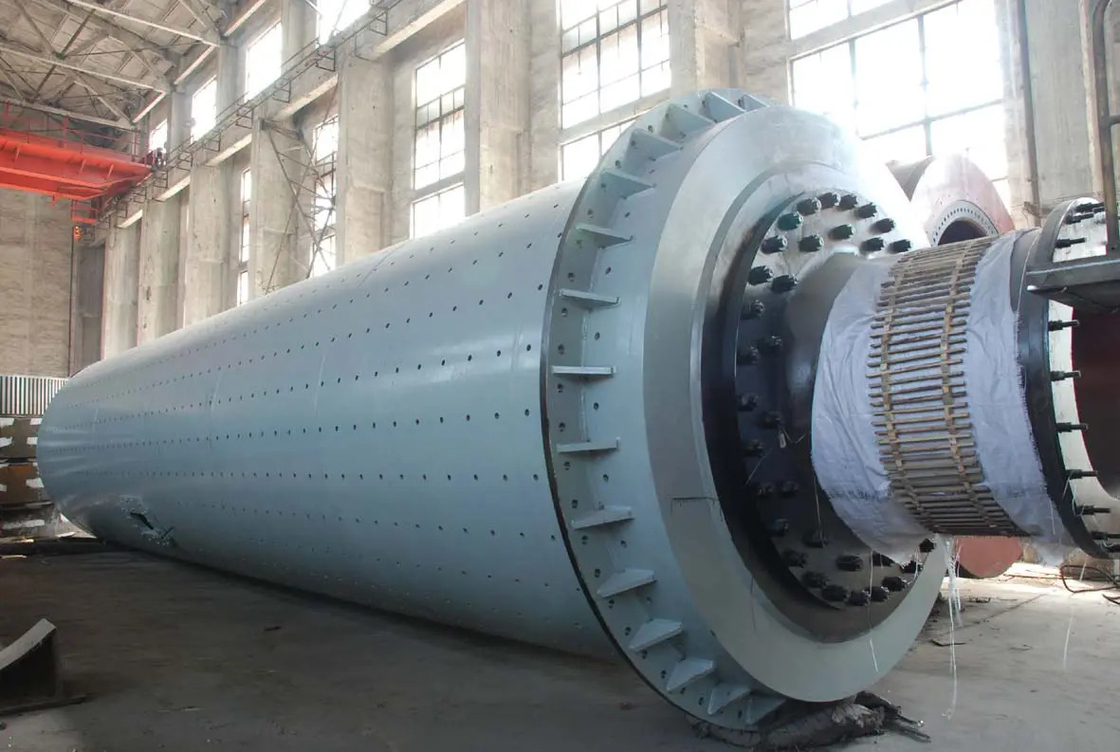

Moulin de meulage de ciment de broyeur à boulets de ciment du moulin 6000V de minerai pour l'exploitation
1. Les caractéristiques techniques du moulin de meulage de grand de ciment minerai de moulin
(1) les formes de transmission du moulin de tambour sont les insectes de bord, la transmission centrale, la transmission de maillage multipoint de bord et d'autres types de transmission ; La forme motrice est moteur + réducteur + pignon asynchrones + grande vitesse et moteur synchrone + embrayage + pignon d'air + grande vitesse ;
(2) le mode de soutien des incidences de pression statique et dynamique à deux extrémités est généralement adopté, et 1200 la ligne de auto-attribution entièrement incluse contact type » incidences « de balancier sont adoptées. la voie de Simple-glissière, la charge statique de voie de double-glissière et le mode de soutien de pression dynamique ou l'appui total de pression statique peuvent également être adoptés.
(3) la grande vitesse ouverte adopte la conception standard américaine d'AGMA, équipée d'un logement de scellage fiable de vitesse, avec le dispositif automatique de lubrification de jet de glycérine ;
(4) le cylindre est la partie fondamentale du moulin, et l'analyse par éléments finis de elle est effectuée par ordinateur pour assurer la fiabilité de son utilisation ;
(5) grand et moyen moulin équipé du dispositif lent d'entraînement ;
(6) de grands et moyens moulins sont équipés des stations de lubrification de pression de ciel et terre ;
(7) le contrôle et le système de protection adopte le contrôle de PLC.
2. Paramètres de produit de moulin de meulage de ciment de moulin de minerai | broyeur à boulets de ciment
| Non. | Spéc. (m) | Production (t/h) | Moulin T/MN (r/min) | dimension d'alimentation dans le moulin millimètre | Charge des médias de meulage (t) | Volume efficace | Entraînement du mode | Moteur principal | Dimension hors-tout | Poids de dispositif (t) | Note | |||
| Puissance (kilowatts) | Tension (v) | L | W | H | ||||||||||
| 1 | Φ2.2×6.5 | 13-14 | 22 | <25 | 31 | 21,4 | Bord | 380 | 6000 | 12385 | 5390 | 4210 | 53 | |
| 2 | Φ2.2×11 | 15-16 | 21 | <25 | 50 | 36 | Centre | 630 | 6000 | 21559 | 4540 | 3520 | 109 | |
| 3 | Φ2.2×13 | 16-18 | 21,5 | <25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 114,2 | ||
| 4 | Φ2.4×8 | 15 | 20,8 | <25 | 45 | 30 | Bord | 560 | 6000 | 17215 | 5564 | 4540 | 82,53 | |
| 5 | Φ2.4×13 | 20-23 | 19 | <25 | 65 | 51,7 | Centre | 800 | 6000 | 27580 | 4540 | 3620 | 138 | |
| 6 | Φ2.6×13 | 30-32 | 19,6 | <25 | 80 | 60 | Bord | 1000 | 6000 | 20883 | 7740 | 5670 | 144,5 | |
| 7 | Φ3×9 | 28-32 | 17,8 | <25 | 70-80 | 55 | Centre | 1000 | 6000 | 23568 | 4760 | 3670 | 138,7 | |
| 8 | Φ3×11 | 36-40 | 18,9 | <25 | 100 | 69 | 1250 | 6000 | 27610 | 5720 | 4080 | 181,9 | ||
| 9 | Φ3×11 | 36 | 17,69 | <25 | 100 | 69 | Bord | 1250 | 6000 | 24567 | 7510 | 5968 | 156,5 | |
| 10 | Φ3.2×11 | 40-45 | 17,4 | <15 | 90-100 | 78 | Centre | 1250 | 6000 | 28000 | 5720 | 3672 | 180 | |
| 11 | Φ3.5×9.5 | 40 | 18 | <20 | 115 | 76,4 | 1400 | 6000 | 29717 | 5250 | 5000 | 194,4 | ||
| 12 | Φ3.5×11 | 45 | 17,2 | <15 | 116 | 78,5 | 1600 | 6000 | 28454 | 5350 | 5600 | 271,64 | ||
| 13 | Φ3.6×8.5 | 60 | 16,5 | <20 | 102 | 86 | 2500 | 6000 | 19693 | 4141 | 5404,5 | 233.3* | Avec la sortie de presse de rouleau | |
| 14 | Φ3.8×9 | 70-80 | 16,5 | <20 | 130 | 94 | 2000 | 6000 | 28521 | 5550 | 5600 | 255,2 | ||
| 15 | Φ3.8×12.5 | 55 | 16,4 | <25 | 167 | 123,5 | Bord | 2500 | 6000 | 17419 | 10745 | 8204 | 301,4 | |
| 16 | Φ3.8×13 | 60 | 16,3 | <25 | 173 | 128 | Centre | 2500 | 6000 | 19693* | 4141* | 5404,5 | 223.3* | |
| 17 | Φ4.2×11 | 120 | 15,75 | passage de ≤3 80% | 182 | 134,5 | 2800 | 18500 | 4400 | 6500 | 256 ** | Avec la presse et l'O-Sepa de rouleau | ||
| 18 | Φ4.2×11.5 | 130 | 15,99 | passage de ≤3 80% | 199 | 138 | Double commande de côté simple | 2800 | 10000 | 18002 | 8962 | 7520 | 219 ** | Avec la presse de rouleau |
| 19 | Φ4.2×11.5 | 130 | 16 | passage de ≤3 80% | 199 | 138 | Centre | 2800 | 17259 | 4960 | 5600 | 220 ** | Avec la presse de rouleau | |
| 20 | Φ4.2×12.5 | 85 | 16 | ≤25 90% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 251 ** | avec le séparateur efficace de poudre | ||
| 21 | Φ4.2×12.5 | 145 | 16 | ≤3 80% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 242 ** | Avec la presse de rouleau | ||
| 22 | Φ4.2×13 | 75 | 15,6 | ≤25 90% | 209 | 157 | Bord | 3150 | 174450 | 4880 | 8000 | 255 ** | avec le séparateur efficace de poudre | |
| 23 | Φ4.2×13 | 150 | 15,6 | ≤3 80% | 209 | 157 | Centre | 3150 | 17445 | 4880 | 8000 | 256 ** | Avec la presse et l'O-Sepa de rouleau | |
| 24 | Φ4.2×13.5 | 80-85 | 15,8 | ≤25 90% | 230 | 164 | 3550 | 17744 | 6700 | 6010 | 256 ** | |||
| 25 | Φ4.2×14 | 95 | 15,6 | ≤25 90% | 252 | 169 | 3550 | 19055 | 20490 | 23200 | 220 ** | |||
| 26 | Φ4.2×14.5 | 95 | 15,8 | ≤25 80% | 250 | 178 | 4000 | 5050 | 6700 | 11054 | 278 ** | |||
| 27 | Φ4.6×14 | 95-110 | 15 | 285 | 185 | Bord | 4200 | 6000 | 23200 | 11054 | 6370 | 310 ** | ||
