Détails sur le produit:
Conditions de paiement et expédition:
|
| Condition: | Nouveau | Modèle: | Broyeur à boulets du ciment Φ3.5×11 |
|---|---|---|---|
| Utilisation: | En ciment, produits de silicate, nouveaux matériaux de construction | Puissance de moteur principal: | 1600 KILOWATTS |
| Tension de moteur principal: | 6000 V | MODE D'ENTRAÎNEMENT: | Centre |
| Classification: | Broyeur de minerai | Garantie: | 12 mois |
| Surligner: | 22 r Min Cement Ball Mill,15 r Min Cement Ball Mill,22 r Min Cement Mining Machine |
||

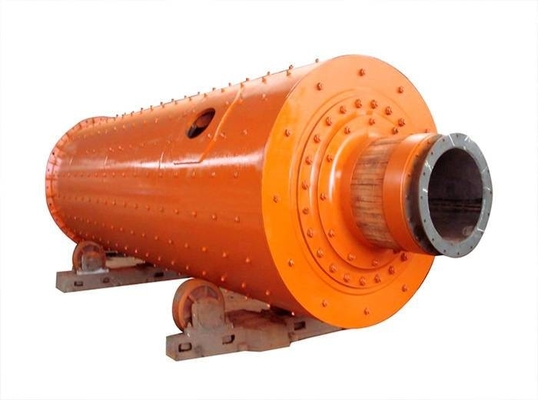

Moulin de ciment de r Min Mill T/MN de la machine d'abattage 15-22 et broyeur à boulets de ciment
1. Lancement de produit de moulin de meulage de minerai de broyeur à boulets de ciment de moulin de ciment
Moulin de ciment - le broyeur à boulets de ciment est accompli en 2003 des tonnes domestiques de dix-millièmes de chaîne de production de ciment équipement central, est le matériel est cassé, et puis l'équipement principal pour l'écrasement. Le broyeur à boulets est très utilisé en ciment, produits de silicate, nouveaux matériaux de construction, matériaux réfractaires, céramique chimique de habillage et en verre en métal d'engrais, noir et non ferreux et tout autre meulage d'industries de production, sec ou humide de toutes sortes de minerais et d'autres matériaux grindable.
2. Les caractéristiques techniques du moulin de meulage de minerai de broyeur à boulets de ciment de moulin de ciment
(1) les formes de transmission du moulin de tambour sont les insectes de bord, la transmission centrale, la transmission de maillage multipoint de bord et d'autres types de transmission ; La forme motrice est moteur + réducteur + pignon asynchrones + grande vitesse et moteur synchrone + embrayage + pignon d'air + grande vitesse ;
(2) le mode de soutien des incidences de pression statique et dynamique à deux extrémités est généralement adopté, et 1200 la ligne de auto-attribution entièrement incluse contact type » incidences « de balancier sont adoptées. la voie de Simple-glissière, la charge statique de voie de double-glissière et le mode de soutien de pression dynamique ou l'appui total de pression statique peuvent également être adoptés.
(3) la grande vitesse ouverte adopte la conception standard américaine d'AGMA, équipée d'un logement de scellage fiable de vitesse, avec le dispositif automatique de lubrification de jet de glycérine ;
(4) le cylindre est la partie fondamentale du moulin, et l'analyse par éléments finis de elle est effectuée par ordinateur pour assurer la fiabilité de son utilisation ;
(5) grand et moyen moulin équipé du dispositif lent d'entraînement ;
(6) de grands et moyens moulins sont équipés des stations de lubrification de pression de ciel et terre ;
(7) le contrôle et le système de protection adopte le contrôle de PLC.
3. Principe de fonctionnement de moulin de meulage de minerai de broyeur à boulets de ciment de moulin de ciment
Cette machine est dispositif rotatoire cylindrique, externe le long de la transmission de vitesse, deux la poubelle, broyeur à boulets de trellis. Le matériel du dispositif de alimentation par la spirale creuse de alimentation d'axe même dans la première poubelle du moulin, la poubelle a fait un pas rayant le plat ou le plat ondulé de doublure, chargé avec différentes caractéristiques des billes d'acier, rotation de cylindre produit la force centrifuge apportera la bille d'acier à une certaine taille après chute, le matériel a un coup lourd et un effet de meulage. Après que le matériel roughed dans le premier entrepôt, il entre dans le deuxième entrepôt par le panneau à une seule couche de séparation. L'entrepôt est marqueté avec le conseil et la bille d'acier de revêtement plats, et le matériel grinded encore. La poudre est déchargée par la grille de déchargement pour accomplir l'opération de meulage.
4. Paramètres de produit de moulin de meulage de minerai de broyeur à boulets de ciment de moulin de ciment
Moulin de ciment de mine de Luo | broyeur à boulets de ciment :
| Non. | Spéc. (m) | Production (t/h) | Moulin T/MN (r/min) | dimension d'alimentation dans le moulin millimètre | Charge des médias de meulage (t) | Volume efficace | Entraînement du mode | Moteur principal | Dimension hors-tout | Poids de dispositif (t) | Note | |||
| Puissance (kilowatts) | Tension (v) | L | W | H | ||||||||||
| 1 | Φ2.2×6.5 | 13-14 | 22 | <25 | 31 | 21,4 | Bord | 380 | 6000 | 12385 | 5390 | 4210 | 53 | |
| 2 | Φ2.2×11 | 15-16 | 21 | <25 | 50 | 36 | Centre | 630 | 6000 | 21559 | 4540 | 3520 | 109 | |
| 3 | Φ2.2×13 | 16-18 | 21,5 | <25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 114,2 | ||
| 4 | Φ2.4×8 | 15 | 20,8 | <25 | 45 | 30 | Bord | 560 | 6000 | 17215 | 5564 | 4540 | 82,53 | |
| 5 | Φ2.4×13 | 20-23 | 19 | <25 | 65 | 51,7 | Centre | 800 | 6000 | 27580 | 4540 | 3620 | 138 | |
| 6 | Φ2.6×13 | 30-32 | 19,6 | <25 | 80 | 60 | Bord | 1000 | 6000 | 20883 | 7740 | 5670 | 144,5 | |
| 7 | Φ3×9 | 28-32 | 17,8 | <25 | 70-80 | 55 | Centre | 1000 | 6000 | 23568 | 4760 | 3670 | 138,7 | |
| 8 | Φ3×11 | 36-40 | 18,9 | <25 | 100 | 69 | 1250 | 6000 | 27610 | 5720 | 4080 | 181,9 | ||
| 9 | Φ3×11 | 36 | 17,69 | <25 | 100 | 69 | Bord | 1250 | 6000 | 24567 | 7510 | 5968 | 156,5 | |
| 10 | Φ3.2×11 | 40-45 | 17,4 | <15 | 90-100 | 78 | Centre | 1250 | 6000 | 28000 | 5720 | 3672 | 180 | |
| 11 | Φ3.5×9.5 | 40 | 18 | <20 | 115 | 76,4 | 1400 | 6000 | 29717 | 5250 | 5000 | 194,4 | ||
| 12 | Φ3.5×11 | 45 | 17,2 | <15 | 116 | 78,5 | 1600 | 6000 | 28454 | 5350 | 5600 | 271,64 | ||
| 13 | Φ3.6×8.5 | 60 | 16,5 | <20 | 102 | 86 | 2500 | 6000 | 19693 | 4141 | 5404,5 | 233.3* | Avec la sortie de presse de rouleau | |
| 14 | Φ3.8×9 | 70-80 | 16,5 | <20 | 130 | 94 | 2000 | 6000 | 28521 | 5550 | 5600 | 255,2 | ||
| 15 | Φ3.8×12.5 | 55 | 16,4 | <25 | 167 | 123,5 | Bord | 2500 | 6000 | 17419 | 10745 | 8204 | 301,4 | |
| 16 | Φ3.8×13 | 60 | 16,3 | <25 | 173 | 128 | Centre | 2500 | 6000 | 19693* | 4141* | 5404,5 | 223.3* | |
| 17 | Φ4.2×11 | 120 | 15,75 | passage de ≤3 80% | 182 | 134,5 | 2800 | 18500 | 4400 | 6500 | 256 ** | Avec la presse et l'O-Sepa de rouleau | ||
| 18 | Φ4.2×11.5 | 130 | 15,99 | passage de ≤3 80% | 199 | 138 | Double commande de côté simple | 2800 | 10000 | 18002 | 8962 | 7520 | 219 ** | Avec la presse de rouleau |
| 19 | Φ4.2×11.5 | 130 | 16 | passage de ≤3 80% | 199 | 138 | Centre | 2800 | 17259 | 4960 | 5600 | 220 ** | Avec la presse de rouleau | |
| 20 | Φ4.2×12.5 | 85 | 16 | ≤25 90% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 251 ** | avec le séparateur efficace de poudre | ||
| 21 | Φ4.2×12.5 | 145 | 16 | ≤3 80% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 242 ** | Avec la presse de rouleau | ||
| 22 | Φ4.2×13 | 75 | 15,6 | ≤25 90% | 209 | 157 | Bord | 3150 | 174450 | 4880 | 8000 | 255 ** | avec le séparateur efficace de poudre | |
| 23 | Φ4.2×13 | 150 | 15,6 | ≤3 80% | 209 | 157 | Centre | 3150 | 17445 | 4880 | 8000 | 256 ** | Avec la presse et l'O-Sepa de rouleau | |
| 24 | Φ4.2×13.5 | 80-85 | 15,8 | ≤25 90% | 230 | 164 | 3550 | 17744 | 6700 | 6010 | 256 ** | |||
| 25 | Φ4.2×14 | 95 | 15,6 | ≤25 90% | 252 | 169 | 3550 | 19055 | 20490 | 23200 | 220 ** | |||
| 26 | Φ4.2×14.5 | 95 | 15,8 | ≤25 80% | 250 | 178 | 4000 | 5050 | 6700 | 11054 | 278 ** | |||
| 27 | Φ4.6×14 | 95-110 | 15 | 285 | 185 | Bord | 4200 | 6000 | 23200 | 11054 | 6370 | 310 ** | ||
