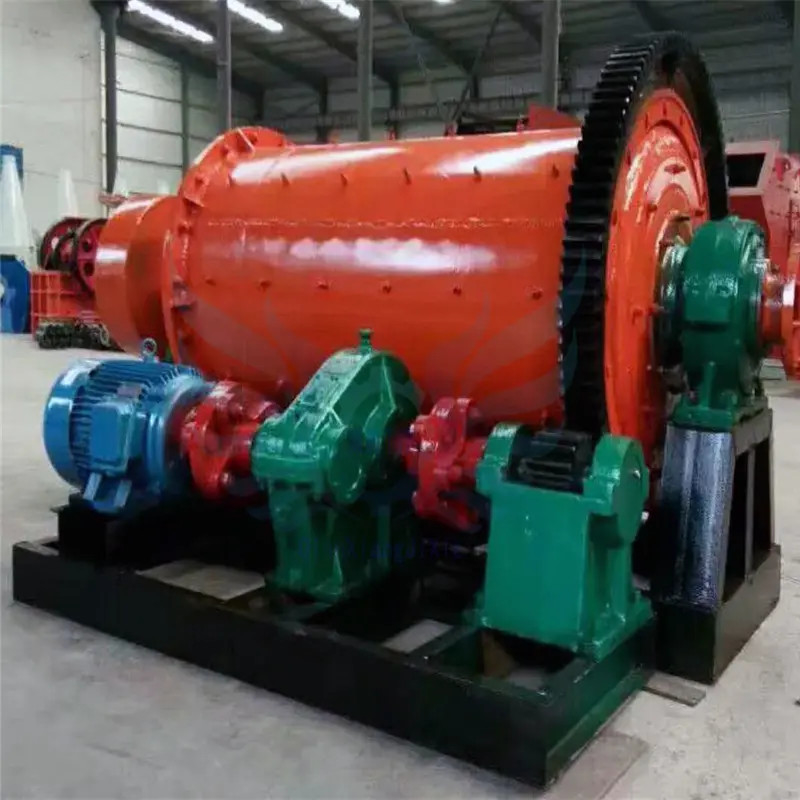

Type humide de meulage broyeur de grille de moulin de minerai de broyeur à boulets de traitement minéral à boulets
1. Le broyeur à boulets des caractéristiques de meulage de moulin de minerai et les modèles sont comme suit :
(1) type broyeur de débordement à boulets : caractéristiques de φ1.5x3.0 | φ8x13m, volume efficace 7,5 | 194.3m3 de diverses configurations d'un grand choix de caractéristiques ;
(2) broyeur à boulets de trellis : caractéristiques de φ1.2x2.4 | φ4x14m, le volume efficace est 2,2 | 157m3 de diverses configurations d'un grand choix de caractéristiques ;
2. Les caractéristiques techniques du broyeur à boulets du moulin de meulage de minerai :
(1) le moulin de cylindre adopte la forme de transmission d'insectes de bord, de transmission centrale, de transmission de maillage multipoint de bord et d'autres types de transmission ; La forme motrice est moteur + réducteur + pignon asynchrones + grande vitesse et moteur synchrone + embrayage + pignon d'air + grande vitesse ;
(2) l'utilisation générale de deux statiques et le mode de support de roulement de pression dynamique, l'utilisation 1200 de la ligne auto--alcolating entièrement incluse contact type” incidences “de balancier, peuvent également employer la voie coulissante simple, l'appui de pression statique et dynamique de double voie coulissante ou l'appui total de pression statique ;
(3) la grande vitesse ouverte adopte la conception standard de l'Américain AGMA, équipée d'un logement de scellage fiable de vitesse, avec de la glycérine automatique de dispositif de lubrification de jet ;
(4) le cylindre est la partie fondamentale du moulin. L'analyse par éléments finis est effectuée par ordinateur pour assurer la fiabilité de son utilisation.
(5) grand et moyen moulin équipé du dispositif lent d'entraînement ;
(6) grand et moyen moulin équipé de la station de lubrification de pression de ciel et terre ;
(7) le contrôle et le système de protection adopte le contrôle de PLC.
3. Paramètres de produit de broyeur à boulets de moulin de meulage de minerai
Table technique de représentation de broyeur à boulets humide de grille de mine de luo
| Modèle |
Diamètre de cylindre |
Longueur de cylindre |
Volume efficace |
Tournez la vitesse |
Charge des médias de meulage |
Mode d'entraînement |
Moteur |
Dimension (L×W×H) |
Approximativement
poids
|
Note |
| puissance |
Rev |
| Unité |
millimètre |
millimètre |
m3 |
r/min |
t |
|
kilowatt |
r/min |
m |
t |
|
| MQS12×24 |
1500 |
3000 |
5 |
26,6 |
9 |
Bord |
95 |
742 |
6.4×2.9×2.6 |
18 |
Conducteur de tambour |
| MQS15×15 |
1500 |
1500 |
2,3 |
29,2 |
4,8 |
‥ |
60 |
725 |
5.7×3.2×2.8 |
13,7 |
|
| MQS15×24 |
1500 |
2400 |
3,7 |
29,2 |
7,6 |
‥ |
90 |
730 |
6.9×3.3×2.8 |
16,5 |
|
| MQS15×30 |
1500 |
3000 |
4,6 |
26,6 |
10 |
Bord |
90 |
742 |
7.6×3.4×2.8 |
19,5 |
Doublure en caoutchouc |
| MQS21×30 |
2100 |
3000 |
9,4 |
22,1 |
20 |
‥ |
220 |
740 |
8.5×4.65×3 |
45 |
|
| MQS24×30 |
2400 |
3000 |
12,2 |
21 |
25 |
‥ |
250 |
980 |
8.8×4.7×4.4 |
55 |
|
| MQS24×70 |
2400 |
7000 |
26,66 |
21 |
54 |
‥ |
475 |
740 |
14.3×5.8×4.4 |
67 |
Doublure en caoutchouc |
| MQS27×21 |
2700 |
2100 |
10,6 |
19,7 |
22 |
‥ |
280 |
733 |
9.7×6.5×4.8 |
69 |
|
| MQS27×36 |
2700 |
3600 |
18,5 |
20,5 |
39 |
‥ |
400 |
187,5 |
12×5.8×4 |
74 |
|
| MQS27×40 |
2700 |
4000 |
20,5 |
20,24 |
38 |
‥ |
400 |
187,5 |
12.4×5.8×4.7 |
77 |
|
| MQS27×60 |
2700 |
6000 |
34,34 |
19,5 |
53 |
‥ |
630 |
589 |
12×5.7×4.5 |
84 |
|
| MQS29×41 |
2900 |
4100 |
26 |
19,34 |
42 |
‥ |
450 |
740 |
9.9×6.1×5.1 |
76,1 |
|
| MQS31×64 |
3100 |
6400 |
43,7 |
18,3 |
56 |
‥ |
1000 |
167 |
15.2×6.98×5.8 |
141 |
|
| MQS32×31 |
3200 |
3100 |
22,65 |
18,3 |
46,9 |
‥ |
500 |
167 |
13.9×7.3×6.0 |
109 |
|
| MQS32×36 |
3200 |
3600 |
26,3 |
18,3 |
54 |
‥ |
630 |
167 |
14.3×7.3×6.0 |
116,94 |
|
| MQS32×40 |
3200 |
4000 |
29,2 |
18,2 |
60 |
‥ |
710 |
980 |
14.7×7.3×6.0 |
121,4 |
|
| MQS32×45 |
3200 |
4500 |
32,9 |
18,3 |
68,5 |
‥ |
800 |
167 |
15.2×7.3×5.9 |
126,23 |
|
| MQS32×54 |
3200 |
5400 |
39,4 |
18,3 |
81,6 |
‥ |
1000 |
167 |
16.6×7.3×6.1 |
135,4 |
|
| MQS36×45 |
3600 |
4500 |
41,4 |
17,25 |
86 |
‥ |
1000 |
167 |
13.5×7.3×6.3 |
153,1 |
|
| MQS36×60 |
3600 |
6000 |
54 |
17,3 |
112 |
Bord |
1400 |
167 |
15.5×8.3×6.3 |
190,6 |
|
| MQS36×85 |
3600 |
8500 |
79 |
17,4 |
144 |
‥ |
1800 |
743 |
20×8.2×7.1 |
260,89 |
|
| MQS40×60 |
4000 |
6000 |
69,8 |
16,0 |
126 |
‥ |
1500 |
200 |
17.4×9.34×7.5 |
215,5 |
|
| MQS40×67 |
4000 |
6700 |
76 |
16,0 |
155 |
‥ |
1600 |
980 |
16×8.43×7.5 |
235,2 |
|
| MQS40×13.5 |
4000 |
13500 |
157 |
16,5 |
280 |
‥ |
3300 |
980 |
24.2×9.9×7.8 |
284
/375
|
Doublure en caoutchouc |
Service après-vente
INDUSTRIES de LUOYANG ZHONGTAI capables fournir :
1. PIÈCES DE RECHANGE MACHINÉES - CONCEPTION ET FABRICATION
2. ACIER DE LARGE VOLUME ET REPASSER LES FONDERIES DE MOULAGE
3. CAPACITÉS ÉNORMES D'ATELIER DE CONSTRUCTION MÉCANIQUE
4. PROGRAMMES DE FORMATION
5. PROGRAMMES D'ENTRETIEN PRÉVENTIFS
6. SERVICES DE MAINTENANCE DE PREVETATIVE
7. PROGRAMMES D'ENTRETIEN COMPLETS
Des ingénieurs de service après-vente des INDUSTRIES de LUOYANG ZHONGTAI sont formés spécifiquement dans les INDUSTRIES de LUOYANG ZHONGTAI stigmatisent des produits de groupe mais sont capables d'entreprendre l'entretien d'autres marques d'OEM. Nos techniciens sont équipés de l'équipement diagnostique technologique le plus avancé disponible pour préoccuper la pousse votre équipement pour optimiser la représentation et pour réduire au minimum le temps d'arrêt. Les INDUSTRIES de LUOYANG ZHONGTAI a également une capacité étendue en fournissant tout les besoins mécaniques consommables et électriques vous de pièce de rechange.
