Détails sur le produit:
Conditions de paiement et expédition:
|
| Condition: | Nouveau | nom: | Moulin de meulage de tube |
|---|---|---|---|
| Le moteur rev: | 740rpm | Puissance de moteur: | 570-4200 kilowatts |
| Mode d'entraînement: | Bord, centre | Dimension d'alimentation: | ≤25mm |
| Garantie: | 12 mois | Classification: | Moulin de meulage de minerai |
| Surligner: | Moulin de meulage de extraction de minerai,Tuberie de extraction de tube,Tuberie de meulage de tube de minerai |
||
Moulin de meulage de extraction de tube d'équipement de moulin de moulin de meulage de minerai

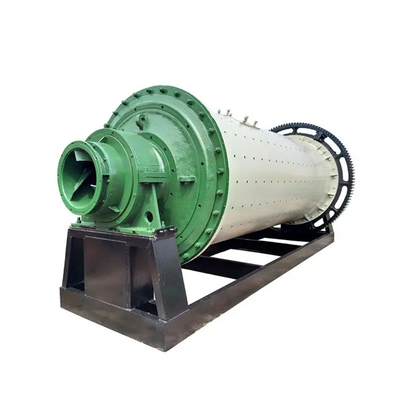

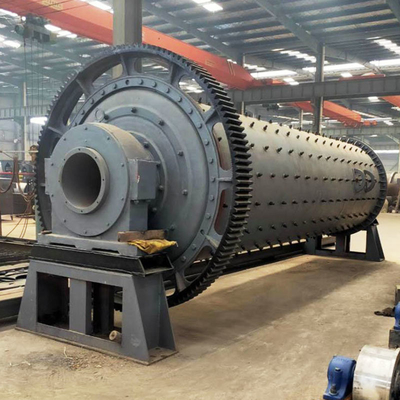

1. Introduction de moulin de meulage de meulage de minerai de moulin de tube
Le moulin de meulage de tube est un équipement fin très important de moulin dans l'industrie moderne. La capacité de production de moulin de meulage de grand tube est très haute. Le moulin de meulage de tube est très utilisé pour le ciment de meulage et d'autres matériaux dans des matériaux de construction, la métallurgie, le traitement minéral, le courant électrique et l'industrie chimique. Le moulin de meulage de tube a les caractéristiques du grand rapport concasseur, de la grande capacité de production, de l'adaptabilité forte aux matériaux et du remplacement facile des pièces usées.
2. Caractéristiques techniques de moulin de meulage de minerai de moulin de tube :
(1) forme de transmission : transmission centrale et transmission de bord (type de maillage multipoint y compris de transmission de bord). Grand et moyen moulin avec la commande lente.
(2) mode de soutien du moulin : type de rapport principal, doubles type coulissant de chaussure et du type mixte (une extrémité de l'incidence principale, avec une extrémité de la chaussure coulissante). L'incidence et la parenthèse sont traitées par la machine-outille à commande numérique. Les trois appuis sont équipés des dispositifs de lubrification de pression de ciel et terre.
(3) partie rotatoire : le corps de cylindre adopte la soudure automatique, la couture de soudure est l'inspection ultrasonique de 100%, le recuit entier après soudure du corps de cylindre, éliminent entièrement l'effort de soudure ; Le corps de cylindre adopte une grande machine-outil spéciale pour installer la carte traitant, qui assure effectivement le coaxiality de la bague collectrice (incidence principale) aux deux extrémités, de sorte que l'équipement puisse fonctionner sans à-coup.
(4) alimentation et décharge du dispositif : avec le tuyau creux d'axe ou d'entraînement et tout autre joint statique et dynamique avec un joint spécial, pour n'assurer aucune fuite d'huile, aucune fuite de cendre.
(5) commandes système : le système entier de moulin est commandé par le PLC, qui peut réaliser l'inspection de la température et la détection de vibration de toutes les incidences et huile de graissage du dispositif et du réducteur de soutien de moulin, et peut réaliser le contrôle commun d'ordinateur avec la salle de contrôle central.
3. Paramètres de produit de moulin de meulage de minerai
Paramètres de produit de moulin de tube
| Spéc. (longueur de × de diamètre) | Rev (r/min) |
Dimension d'alimentation (millimètres) | Capacité de production (t/h) | Charge des médias de meulage (t) |
Moteur principal | Vitesse réductrice principale | Poids (t) |
|||
| Type | puissance (kilowatts) | Rev (r.p.m) | Type | rapport de vitesse | ||||||
| φ2.2×11 | 20,91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5,6 | 92 |
| φ2.4×8 | 20,91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76,4 |
| φ2.4×9 | 20,91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20,91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 | 19~24 22~28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5,6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18~20 21~23 |
6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 127 |
| φ2.4×13 | 21 | ≤25 | 21~22 24~26 |
6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 131 |
| φ2.6×10 | 20,6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6,3 | 140 |
| φ2.6×13 | 20,6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 158 |
| φ3.0×9 | 19,13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7,1 | 148 |
| φ3×11 | 18,92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 177 |
| φ3×12 | 18,92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 182 |
| φ3×13 | 18,92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7,1 | 200,7 |
| φ3.2×11 | 18,3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7,15 | 213,6 |
| φ3.2×13 | 18,7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7,15 | 237 |
| φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257,6 | |
| φ3.8×13 (Type de rapport principal) |
17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
| φ3.8×13 (Glissant le type de bord) |
17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
| φ4×13 | 16,3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4.2×11 (Type de rapport principal) |
15,8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
| φ4.2×13 (Type de rapport principal) |
15,2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 375 | |
| φ4.2×13 (Type de rapport principal) |
15,2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
| φ4.2×13 (Type central de glissement) |
15,2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
| φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |
