Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Rod Mill | Condition: | Nouveau |
|---|---|---|---|
| Type: | Moulin de meulage de minerai | Application: | Pierres et matériaux en vrac |
| Garantie: | 12 mois | Uasge: | Matériaux de construction, produit chimique |
| Industrie d'application: | Aciérie d'usine de ciment et, usine chimique et incinérateur | Port: | Qingdao, TianJian, Changhaï |
| Poids: | 20-175t | Puissance: | 75-1400kw |
Moulin de meulage Rod Mill de minerai
Ⅰ. Introduction de base de moulin de tige (moulin de meulage de minerai)
La société peut fournir des moulins de tige de divers caractéristiques et modèles en-dessous de 8m de diamètre. Des moulins de Rod peuvent être employés pour le meulage primaire en sable en pierre artificiel, le traitement minéral, l'industrie chimique, le courant électrique et d'autres industries.
Le moulin de tige de Ф4.3×6m est un moulin de tige à grande échelle utilisé dans l'industrie chimique de charbon et l'industrie de boue de la charbon-eau. Cet ensemble de moulin de tige d'équipement utilise effectivement des méthodes de conception moderne telles que la conception assistée par ordinateur, l'analyse par éléments finis, et la conception d'optimisation.
En termes de moulins de tige humides, beaucoup de sociétés chimiques domestiques ont fabriqué et les moulins de tige corrigés.
En comptant sur le projet de gazéification de charbon, accélérez le développement du marché et la promotion du moulin de tige complémentaire du projet Φ 4.7×6m (processus humide).
Le moulin de Rod est une série de moulins à grande échelle de Luokuang.
Ⅱ. Caractéristiques et modèles de Rod Mills à Luoyang (moulin de meulage de minerai)
(1) moulin de Rod : diverses caractéristiques avec de diverses configurations s'étendant de φ1.5x3.0 à φ3.5x5.8m et à volume efficace de 4,6 à 60.7m3 ;
(2) moulin de tige de boue de l'eau de charbon : utilisé pour la préparation de la boue de l'eau de charbon pour la production de gaz de Texaco dans l'industrie chimique. Les diverses caractéristiques avec de diverses configurations s'étendant de φ3.2x4.5 à φ4.0x6.7m, et le volume efficace maximum est 77.6m3 ;
Ⅲ. Caractéristiques techniques de moulin de tige (moulin de meulage de minerai)
(1) les formes de transmission employées par le moulin de tambour incluent le tract de bord, la commande centrale, la commande de maillage multipoint de bord, etc. ; les formes d'entraînement incluent le moteur + le réducteur + le pignon asynchrones + grande vitesse et le moteur synchrone + l'embrayage + le pignon d'air + grande vitesse ;
(2) généralement, la méthode de soutien d'incidences de pression statique et dynamique aux deux extrémités est adoptée, et 1200 une ligne auto-dressante entièrement incluse contact type” incidence “de balancier est employée. Appui total de pression statique ;
(3) la grande vitesse ouverte est conçue selon la norme américaine d'AGMA, équipée d'une couverture scellée et fiable de vitesse, et équipé d'un pulvérisateur automatique de glycérine lubrifiant le dispositif ;
(4) le cylindre est la partie fondamentale du moulin, et un ordinateur est utilisé pour effectuer l'analyse par éléments finis là-dessus pour assurer la fiabilité de son utilisation ;
(5) les grands et moyens moulins sont équipés des dispositifs lents d'entraînement ;
(6) de grands et moyens moulins sont équipés des stations de lubrification de pression de ciel et terre ;
(7) le contrôle et le système de protection adopte le contrôle de PLC.
Paramètres techniques de meulage de moulin de minerai
| Modèle | Diamètre de cylindre (millimètre) |
Longueur de cylindre (millimètre) |
Volume efficace (³ de m) |
Vitesse de moulin (r/min) |
Chargement abrasif de corps (t) | Méthode de transfert | Moteur électrique |
Dimensions (L×W×H) |
Poids (t) |
|
| Puissance (kilowatt) |
Vitesse tournante (r/min) |
|||||||||
| MB15×30 | 1500 | 3000 | 5 | 23 | 8 | bord | 75 | 743 | 7.6×3.4×2.8 | 20 |
| MB17×30 | 1700 | 3000 | 5,8 | 20 | 10,2 | 90 | 980 | 7.6×3.5×3.1 | 40,4 | |
| MB21×30 | 2100 | 3000 | 8,8 | 19,4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 | |
| MB21×36 | 2100 | 3600 | 10,8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52,5 | |
| MB24×30 | 2400 | 3000 | 11,8 | 18,2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 | |
| MB27×36 | 2700 | 3600 | 18,8 | 17,5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 | |
| MB30×40 | 3000 | 4000 | 25,9 | 16,2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 | |
| MB32×45 | 3200 | 4500 | 33 | 15,5 | 56 | 630 | 167 | 16×8×5.6 | 111,5 | |
| MB32×48 | 3200 | 4800 | 34 | 15,5 | 60 | 710 | 740 | 12×7×6 | 121,2 | |
| MB36×54 | 3600 | 5400 | 50 | 14,5 | 97 | 1000 | 167 | 16×8×6.7 | 155 | |
| MB38×52 | 3800 | 4200 | 54,1 | 14,2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 | |
| MB38×58 | 3800 | 5800 | 60,3 | 14,2 | 112,2 | 1250 | 167 | 15.6×8.27×7.21 | 156 | |
| MB40×60 | 4000 | 6000 | 70 | 14,0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 | |

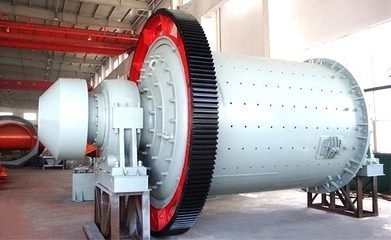

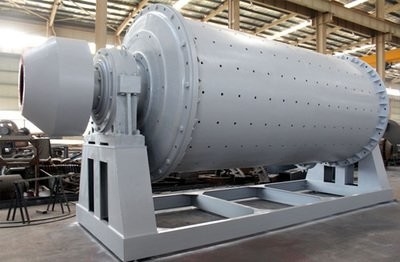

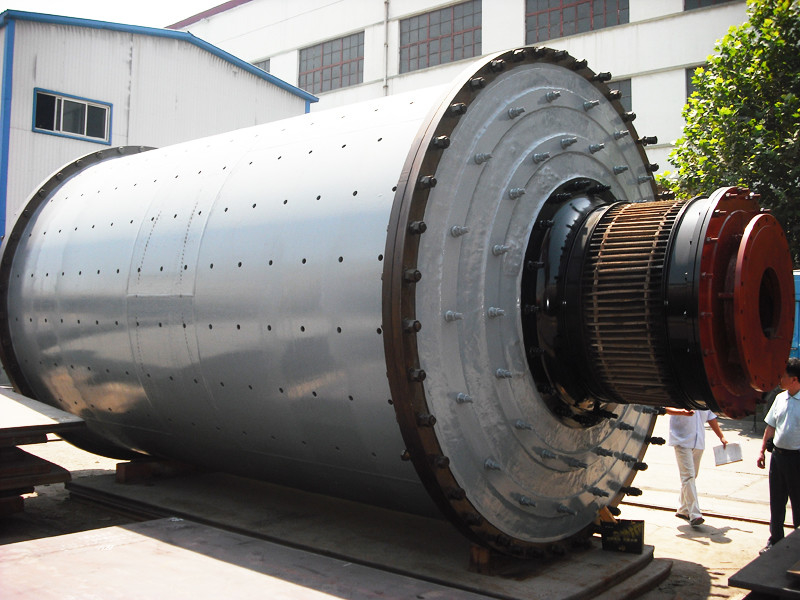

Explication de meulage de photo de moulin de minerai
