Norme asynchrone du contrôle AGMA de PLC de moteur de moulin de la bille d'acier 50TPH

50TPH Steel Ball Mill Asynchronous Motor PLC Control AGMA Standard
50TPH Steel Ball Mill Asynchronous Motor PLC Control AGMA Standard

Image Grand :  Norme asynchrone du contrôle AGMA de PLC de moteur de moulin de la bille d'acier 50TPH

Détails sur le produit:
Lieu d'origine: Henan, Chine
Nom de marque: ZTIC
Certification: ISO/CE
Numéro de modèle: Moulin de meulage de minerai
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble/ensembles
Prix: negotiate
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 5000 ensembles/ensembles par Année
Description de produit détaillée
Nom de produit: Moulin de bille d'acier Condition: Nouveau
Type: Moulin de meulage de minerai Application: Pierres et matériaux en vrac
Garantie: 12 mois Uasge: Matériaux de construction, produit chimique
Industrie d'application: Aciérie d'usine de ciment et, usine chimique et incinérateur Port: Qingdao, TianJian, Changhaï
Poids: 23000-252000kg Puissance: 75-2000kw
Surligner:

Moulin de la bille d'acier 50TPH

,

Moteur asynchrone de moulin de bille d'acier

,

Meulage de la bille d'acier 50TPH

Norme asynchrone de meulage du contrôle AGMA de PLC de moteur de moulin de minerai de moulin de bille d'acier




Ⅰ. Introduction de moulin de bille d'acier

Le moulin de charbon de bille d'acier est l'équipement principal du système de préparation de poudre de charbon dans la centrale thermique. En même temps, il est également approprié à pulvériser des systèmes tels que l'industrie cimentière, l'industrie métallurgique, l'industrie chimique, l'industrie du sucre, etc. Il est très utilisé pour écraser le charbon de la diverse dureté. Sa fonction est de sécher, écraser et rectifier le charbon d'une certaine taille dans le charbon pulvérisé pour la combustion de chaudière. Les moulins de charbon de bille d'acier sont très utilisés par les centrales thermiques ici et ailleurs. Selon des statistiques, les moulins de charbon de bille d'acier expliquent plus de 60% de tous les types de moulins de charbon dans les centrales domestiques.

Le moulin de charbon est un genre de broyeur à boulets. Introduction de la houille de moulin de charbon de bille d'acier.



Ⅱ. Principe de fonctionnement de moulin de charbon de bille d'acier

Le moulin de charbon est une machine pour le charbon concasseur et de meulage dans le charbon pulvérisé, et c'est un matériel annexe important pour le four de charbon pulvérisé. Le processus de meulage de charbon est le processus dans lequel le charbon est cassé et sa superficie est sans interruption augmentée. Du charbon est rectifié dans le charbon pulvérisé dans un moulin de charbon, principalement par l'écrasement, l'écrasement et la pulvérisation. Des moulins de charbon peuvent être divisés en moulins à vitesse réduite de charbon, moulins à vitesse moyenne de charbon et moulins ultra-rapides de charbon selon la vitesse de rotation des organes mobiles charbon-de meulage.



Ⅲ. Utilisation de moulin de charbon de bille d'acier

Les moulins de charbon/moulins de charbon sont très utilisés en ciment, produits de silicate, céramique de réduction et en verre d'engrais, ferreux et non ferreux en métal de nouveaux matériaux de construction, de matériaux réfractaires, et d'autres industries de production pour sécher de divers minerais et d'autres matériaux grindable. ou meulage humide.



Ⅳ. Les caractéristiques techniques du moulin sont :

(1) les formes de transmission employées par le moulin de tambour incluent le tract de bord, la commande centrale, la commande de maillage multipoint de bord, etc. ; les formes d'entraînement incluent le moteur + le réducteur + le pignon asynchrones + grande vitesse et le moteur synchrone + l'embrayage + le pignon d'air + grande vitesse ;

(2) généralement, la méthode de soutien d'incidences de pression statique et dynamique aux deux extrémités est adoptée, et 1200 une ligne auto-dressante entièrement incluse contact type” incidence “de balancier est employée. Appui total de pression statique ;

(3) la grande vitesse ouverte est conçue selon la norme d'AGMA, équipée d'une couverture scellée et fiable de vitesse, et équipé d'un dispositif automatique de lubrification de jet de glycérine ;

(4) le cylindre est la partie fondamentale du moulin, et un ordinateur est utilisé pour effectuer l'analyse par éléments finis là-dessus pour assurer la fiabilité de son utilisation ;

(5) les grands et moyens moulins sont équipés des dispositifs lents d'entraînement ;

(6) de grands et moyens moulins sont équipés des stations de lubrification de pression de ciel et terre ;

(7) le contrôle et le système de protection adopte le contrôle de PLC.



Paramètres techniques de meulage de moulin de minerai

Modèle Taille de cylindre (millimètres) Vitesse de cylindre (r/min) Charge de boule
(t)
Dimension d'alimentation
(millimètre)
Capacité
(t/h)
Puissance
(kilowatt)
Dimension
(millimètre)
Poids (kilogrammes)
Diamètre Longueur
DTM1722 1700 2200 24,5 5 ≤25 2 ou 3 75 6685×3500×3000 23000
DTM1725 1700 2500 24,5 7,5 ≤25 3-5 90 7026×3745×3295 24600
DTM2126 2100 2600 22,81 10 ≤25 4-6 160 7891×4930×3800 35000
DTM2133 2100 3300 22,81 13 ≤25 4.5-6.5 210 8691×4930×3800 38000
DTM2137 2100 3700 22,81 17 ≤25 5.2-7.1 210 9110×4930×3800 40000
DTM2226 2200 2600 22 10 ≤25 4.4-6.6 160-180 7070×4980×3400 37400
DTM2230 2200 3000 22 12 ≤25 4.7-7.0 180 8450×4980×3400 38800
DTM2233 2200 3300 22 14 ≤25 5-7.4 210 8850×4980×3400 41000
DTM2238 2200 3800 22 16 ≤25 6-8 210-250 9450×4980×3400 43600
DTM2244 2200 4400 22 18 ≤25 8-9 250-280 10500×5340×4300 45143
DTM2247 2200 4700 22 22 ≤25 10-13.8 -280 11000×5340×4300 48800
DTM2532 2500 3200 20,3 18 ≤25 6.5-7.5 250-280 9810×5450×4194 50780
DTM2536 2500 3600 20,3 20 ≤25 7.5-8.5 310 10210×5450×4194 54900
DTM2539 2500 3900 20,3 22 ≤25 8.6-10 320 11000×5450×4194 59000
DTM2935 2900 3500 19,1 22 ≤25 11-12 380 10715×6355×4846 71000
DTM2941 2900 4100 19,1 30 ≤25 11.8-14 475 11522×6355×4846 75000
DTM2947 2900 4700 19,1 35 ≤25 13-16.4 570 12195×6355×4846 81000
DTM3247 3200 4700 18,4 44 ≤25 20 630 12600×7201×5435 120000
DTM3258 3200 5800 18,4 55 ≤25 25 800 14143×7201×5435 135000
DTM3560 3500 6000 17,57 64 ≤25 30 1000 14460×8451×5435 175000
DTM3570 3500 7000 17,57 75 ≤25 35 1200 15460×8451×5435 182000
DTM3872 3800 7200 16,54 90 ≤25 42 1700 16730×9249×5900 240000
DTM3883 3800 8300 16,54 95 ≤25 50 2000 17820×10169×5900 252000

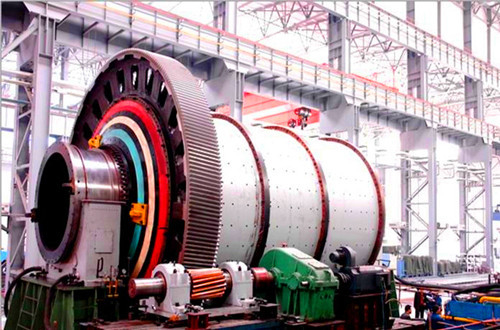

Explication de meulage de photo de moulin de minerai

Norme asynchrone du contrôle AGMA de PLC de moteur de moulin de la bille d'acier 50TPH 0
