Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Moulin de tube | Condition: | Nouveau |
|---|---|---|---|
| Type: | Moulin de meulage de minerai | Application: | Pierres et matériaux en vrac |
| Garantie: | 12 mois | Uasge: | Matériaux de construction, produit chimique |
| Industrie d'application: | Aciérie d'usine de ciment et, usine chimique et incinérateur | Port: | Qingdao, TianJian, Changhaï |
| Poids: | 92-485t | Puissance: | 570-4200kw |
| Surligner: | Moulin de meulage de minerai de moulin de tube,Moulin de meulage de minerai asynchrone de moteur,Contrôle de meulage de PLC de moulin de minerai |
||
Moulin de tube de meulage de moulin de minerai
1. Caractéristiques techniques du moulin (moulin de meulage de minerai)
(1) les formes de transmission employées par le moulin de tambour incluent le tract de bord, la commande centrale, la commande de maillage multipoint de bord, etc. ; les formes d'entraînement incluent le moteur + le réducteur + le pignon asynchrones + grande vitesse et le moteur synchrone + l'embrayage + le pignon d'air + grande vitesse ;
(2) généralement, la méthode de soutien d'incidences de pression statique et dynamique aux deux extrémités est adoptée, et 1200 une ligne auto-dressante entièrement incluse contact type” incidence “de balancier est employée. Appui total de pression statique ;
(3) la grande vitesse ouverte est conçue selon la norme américaine d'AGMA, équipée d'une couverture scellée et fiable de vitesse, et équipé d'un pulvérisateur automatique de glycérine lubrifiant le dispositif ;
(4) le cylindre est la partie fondamentale du moulin, et un ordinateur est utilisé pour effectuer l'analyse par éléments finis là-dessus pour assurer la fiabilité de son utilisation ;
(5) les grands et moyens moulins sont équipés des dispositifs lents d'entraînement ;
(6) de grands et moyens moulins sont équipés des stations de lubrification de pression de ciel et terre ;
(7) le contrôle et le système de protection adopte le contrôle de PLC.
2. Introduction de base de moulin de tube (moulin de meulage de minerai)
Le moulin de tube est conçu pour tirer profit des avantages et des inconvénients du système de meulage d'ouvert-écoulement, et a apporté des améliorations significatives au broyeur à boulets traditionnel. La sortie de la machine a été considérablement améliorée, et la finesse de poudre et la superficie spécifique ont augmenté, réalisant le rendement élevé et la finesse élevée, et fournissant un nouveau type d'équipement de meulage pour la production du ciment à haute teneur.
Le moulin de tube de Luokuang ajuste le niveau matériel de chaque poubelle avec son panneau combiné unique de séparation et panneau de grille de décharge, augmente le volume de ventilation, et améliore les conditions à l'intérieur du moulin ; en même temps, il adopte un nouveau type de rayer le conseil, ajuste la vitesse du moulin, et optimise la la conception de vitesse et les paramètres de lubrification du buisson de rapport sont améliorés, la stabilité et la durée de vie courantes du moulin sont augmentées, et l'efficacité de meulage est améliorée.
Dans la condition qui d'autres paramètres demeurent inchangés, la sortie par unité est augmentée de 20%, et la puissance par produit d'unité est diminuée de 10-12% ; dans l'ouvert-écoulement rectifiant, la superficie spécifique du ciment peut atteindre 320m2/kg.
3. Caractéristiques techniques de moulin de tube de Luokuang (moulin de meulage de minerai)
(1) forme de transmission : transmission centrale et transmission de bord (transmission y compris de bord sous forme de maillage multipoint). De grands et moyens moulins sont équipés des commandes lentes.
(2) le mode de soutien du moulin : type de rapport principal, double type coulissant de chaussure et type hybride (une incidence principale à une extrémité et à une extrémité glissant la chaussure). Le rapport des buissons et des soutiens des protections sont traités par des machines-outilles à commande numérique. Chacun des trois appuis est équipé de la pression de ciel et terre lubrifiant des dispositifs.
(3) partie rotatoire : le corps de cylindre est automatiquement soudé, la couture de soudure est inspection ultrasonique de 100%, le corps de cylindre est recuit dans son ensemble après soudure, et l'effort de soudure est entièrement éliminé ; le corps de cylindre est traité par une grande machine spéciale en même temps, qui assure effectivement les bagues coulissantes aux deux extrémités. coaxiality (d'incidence principale), de sorte que l'équipement puisse fonctionner sans à-coup.
(4) alimentation et décharge du dispositif : Il y a les joints spéciaux avec les joints dynamiques et statiques tels que l'axe creux ou la connexion de transmission pour s'assurer qu'elle ne coule pas le pétrole ou la cendre.
(5) commandes système : Le système entier de moulin est commandé par le PLC, qui peut réaliser l'inspection de la température et la détection de vibration du dispositif de soutien de moulin et toutes les incidences et huile de graissage du réducteur, et peut réaliser le contrôle commun d'ordinateur avec la salle de contrôle central.
Paramètres techniques de meulage de moulin de minerai
| Modèle | T/MN (r/min) | Dimension d'alimentation (millimètres) | Capacité (t/h) | Chargement abrasif de corps (t) | Moteur principal | Décélérateur principal | Poids (t) | |||
| Modèle | Puissance (kilowatts) | T/MN (r.p.m) | Modèle | Rapport de vitesse | ||||||
| φ2.2×11 | 20,91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5,6 | 92 |
| φ2.4×8 | 20,91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76,4 |
| φ2.4×9 | 20,91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20,91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 | 19~24 22~28 | 6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5,6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18~20 21~23 | 6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 127 |
| φ2.4×13 | 21 | ≤25 | 21~22 24~26 | 6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 131 |
| φ2.6×10 | 20,6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6,3 | 140 |
| φ2.6×13 | 20,6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 158 |
| φ3.0×9 | 19,13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7,1 | 148 |
| φ3×11 | 18,92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 177 |
| φ3×12 | 18,92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 182 |
| φ3×13 | 18,92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7,1 | 200,7 |
| φ3.2×11 | 18,3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7,15 | 213,6 |
| φ3.2×13 | 18,7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7,15 | 237 |
| φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257,6 | |
| φ4×13 | 16,3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |

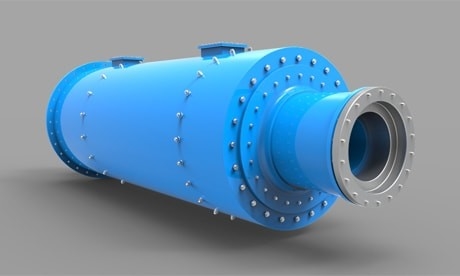

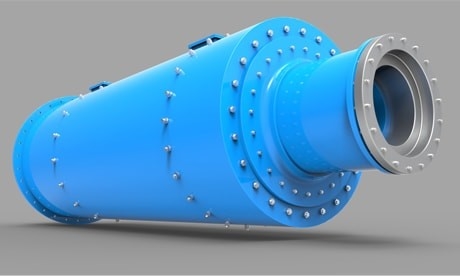

Explication de meulage de photo de moulin de minerai
