Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Moulin de Raymond | Condition: | Nouveau |
|---|---|---|---|
| Type: | Moulin de meulage de minerai | Application: | Pierres et matériaux en vrac |
| Garantie: | 12 mois | Uasge: | Matériaux de construction, produit chimique |
| Industrie d'application: | Aciérie d'usine de ciment et, usine chimique et incinérateur | Port: | Qingdao, TianJian, Changhaï |
| Surligner: | moulin de meulage de minerai d'alimentation de 30mm,alimentation Raymond Mill de 30mm,Raymond Mill For Purification |
||
Dispositif de dimension d'alimentation de Raymond Mill Ore Grinding Mill 30mm pour la purification
1. Structure principale de moulin de Raymond
La structure de la machine se compose principalement de moteur principal, d'analyseur, de fan, de séparateur cyclonique de produit fini, de séparateur cyclonique fin de poudre et de conduit d'air. Parmi eux, le moteur principal se compose d'un cadre, d'une volute d'entrée d'air, d'une lame, d'un rouleau de meulage, d'un anneau de meulage et d'une couverture.
2. Principe de fonctionnement de moulin de Raymond
En travaillant, les matériaux à pulvériser sont introduits dans la machine de la trémie d'alimentation du côté de la couverture de machine, et comptent sur le dispositif de rouleau de meulage suspendu sur le cadre de fleur de prune de la machine principale pour tourner autour de l'axe vertical, et se tournent en même temps, en raison de la force centrifuge pendant la rotation, le rouleau de meulage balance à l'extérieur et des presses contre l'anneau de meulage, de sorte que la pelle écope le matériel et l'envoie entre le rouleau de meulage et l'anneau de meulage.
paramètres techniques de meulage du moulin 3.Ore
| Modèle de moulin de Raymond et paramètres techniques | ||||||
| modèle | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
| paramètre | ||||||
| Dimension particulaire d'alimentation (millimètres) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
| Dimension particulaire de finition (millimètres) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
| Production de décalage de la finesse matérielle différente (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
| Vitesse centrale d'axe (r/min) | 82 | 105 | 130 | 160 | 180 | 280 |
| Diamètre de meulage d'anneau (millimètres) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
| Diamètre de rouleau (millimètres) | 450 | 410 | 320 | 260 | 210 | 140 |
| Taille de rouleau (millimètres) | 250 | 190 | 160 | 150 | 150 | 100 |
| moteur de centre serveur | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
| Moteur de fan | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
| Moteur d'analyseur | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
4. Processus de sélection de vent de moulin de Raymond
Après que le matériel soit rectifié, la fan souffle le vent dans l'enveloppe principale pour faire sauter la poudre, qui est assortie par l'analyseur placé au-dessus de la chambre de meulage. Le matériel avec des chutes excessives de finesse dans la chambre de meulage pour le remoulage. Elle entre dans le collecteur de cyclone avec l'écoulement de vent, et est déchargée par le débouché de poudre après la collection, qui est le produit fini. La circulation d'air est retournée à la fan par le tuyau d'air de retour à l'extrémité supérieure du grand collecteur de cyclone. Le chemin d'air circule et écoulement sous la pression négative. Le plus grand volume de l'air du chemin de circulation d'air est déchargé par le pot d'échappement entre la fan et le moteur principal, et écrit la petite collection de cyclone. dispositif pour la purification.

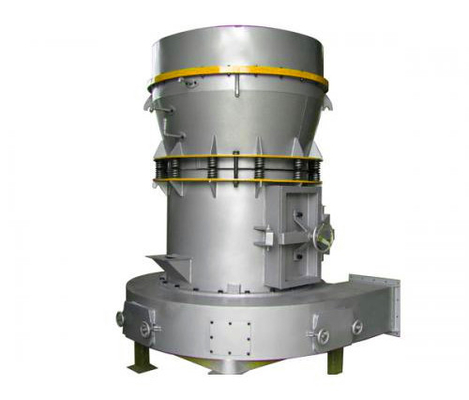

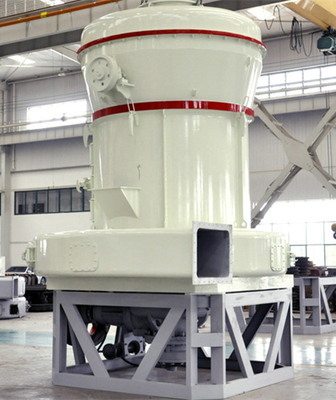

explication de meulage de photo du moulin 5.Ore
