| Nom de produit: | Machine de meulage | Condition: | Nouveau |
|---|---|---|---|
| Type: | Moulin de meulage de minerai | Application: | Pierres et matériaux en vrac |
| Garantie: | 12 mois | Uasge: | Matériaux de construction, produit chimique |
| Industrie d'application: | Aciérie d'usine de ciment et, usine chimique et incinérateur | Port: | Qingdao, TianJian, Changhaï |
| Surligner: | Moulin de meulage de minerai de 25 TPH,Moulin de meulage de minerai de 18 TPH,Machine de meulage de minerai de 25 TPH |
||
Le PLC de meulage de moulin de minerai de machine de meulage commandent la norme américaine d'AGMA
1. Introduction de base de machine de meulage
Le moulin de meulage est l'équipement principal dans le processus de pelletisation. Il manipule des matériaux avec une teneur en eau de 8% à 13%, de sorte que les matériaux soient entièrement mélangés et raffinés, et la superficie des particules matérielles est augmentée. L'utilisation de rectifier le moulin peut raccourcir le processus de fabrication des granules, sauver la consommation d'énergie de l'équipement, et améliore la qualité des granules et du taux de récupération en métal, améliorer des conditions de travail et des états de protection de l'environnement, etc., ainsi elle a été rapidement favorisée dans le processus de pelletisation.
2. Caractéristiques techniques de la machine de meulage
(1) les formes de transmission employées par le moulin de tambour incluent le tract de bord, la commande centrale, la commande de maillage multipoint de bord, etc. ; les formes d'entraînement incluent le moteur + le réducteur + le pignon asynchrones + grande vitesse et le moteur synchrone + l'embrayage + le pignon d'air + grande vitesse ;
(2) généralement, la méthode de soutien d'incidences de pression statique et dynamique aux deux extrémités est adoptée, et 1200 une ligne auto-dressante entièrement incluse contact type” incidence “de balancier est employée. Appui total de pression statique ;
(3) la grande vitesse ouverte est conçue selon la norme américaine d'AGMA, équipée d'une couverture scellée et fiable de vitesse, et équipé d'un pulvérisateur automatique de glycérine lubrifiant le dispositif ;
(4) le cylindre est la partie fondamentale du moulin, et un ordinateur est utilisé pour effectuer l'analyse par éléments finis là-dessus pour assurer la fiabilité de son utilisation ;
(5) les grands et moyens moulins sont équipés des dispositifs lents d'entraînement ;
(6) de grands et moyens moulins sont équipés des stations de lubrification de pression de ciel et terre ;
(7) le contrôle et le système de protection adopte le contrôle de PLC.
paramètres techniques de meulage du moulin 3.Ore
| NON. | Projet | Unité | Nombre | |||||
| 1 | Modèle | MR2265 | MR2470 | MR3254 | MR3562 | MR3870 | ||
| 2 | Diamètre intérieur de cylindre | millimètre | 2200 | 2400 | 3200 | 3500 | 3800 | |
| 3 | Longueur de fonctionnement de cylindre | millimètre | 6500 | 7000 | 5400 | 6200 | 7000 | |
| 4 | Capacité efficace de cylindre | m3 | 21,4 | 29,3 | 39,5 | 55,6 | 73,6 | |
| 5 | Charge maximum | Matériel | t | 3,4 | 5 | 6 | 8,7 | 11,3 |
| Bille d'acier | t | 24 | 32 | 44 | 64 | 83 | ||
| 6 | Révolutions de fonctionnement de cylindre | r/min | 21,95 | 19,28 | 16,5 | 15,47 | 14,3 | |
| 7 | Capacité | t/h | 18-25 | 30-40 | 45-55 | 55-70 | 70-92 | |
| 8 | Puissance | kilowatt | 280 | 570 | 630 | 1000 | 1250 | |
| 9 | Rapport principal de vitesse de réducteur | 5,0 | 5,0 | 4,96 | 6,74 | 7,1 | ||
| 10 | Commande lente | Puissance | kilowatt | 11 | 11 | 11 | 11 | |
| Rapport de vitesse de réducteur | 90 | 500 | 355 | 90 | ||||
| Révolutions de sortie | r/min | 1,62 | 1,94 | 2,056 | 2,06 | |||
| 11 |
Conducteur de vis (En outre disponible pour l'alimentation de ceinture) |
Puissance | kilowatt | 11 | 22 | 22 | 22 | 30 |
| Révolutions de sortie | r/min | 23,3 | 23,3 | 23,3 | 23,25 | 23,25 | ||
| Rapport de vitesse | 43 | 43 | 43 | 43 | 43 | |||
| 12 | Dimensions (L×W×H) | millimètre | 10970× 5625×4055 |
15400× 6685×4885 |
13400× 7250×5700 |
15473× 7707×6280 |
16400× 8738×7590 |
|
| 13 | Poids de machine (à l'exclusion du moteur et du contrôle électronique) | t | 63 | 92 | 122,1 | 135 | 180 | |
| Note : 1. Le poids de la machine n'inclut pas le poids du moteur, du contrôle électrique, de la station mince d'huile et des médias de meulage. | ||||||||
4. Le principe de travail de la machine de meulage
Quand le cylindre est conduit par la grande vitesse périphérique pour tourner, le matériel est effectué par la bille d'acier moyenne de meulage, et le meulage entre la boule et la boule et entre la boule et le plat de doublure de cylindre expose entièrement la surface fraîche du matériel, et est entièrement mélangé. Il est déchargé du moulin par l'orifice de décharge et écrit le prochain processus. Cette machine peut effectivement réduire la quantité de bentonite a ajouté et améliore la force des boules vertes.

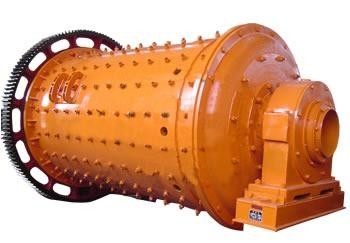

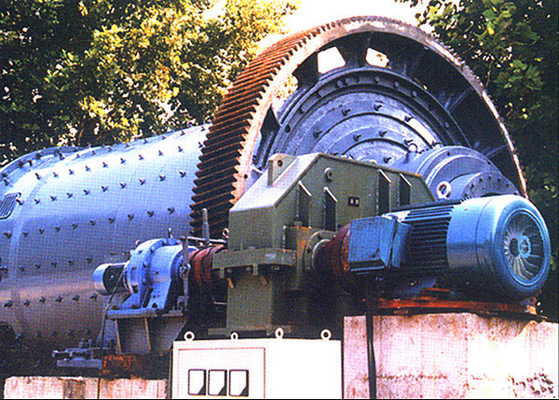

explication de meulage de photo du moulin 5.Ore
