| Nom de produit: | grue à plusieurs cordes de frottement | Condition: | Nouveau |
|---|---|---|---|
| Type: | Transport levant la machine | Application: | Pierres et matériaux en vrac |
| Garantie: | 12 mois | Uasge: | Matériaux de construction, produit chimique |
| Industrie d'application: | Aciérie d'usine de ciment et, usine chimique et incinérateur | Port: | Qingdao, TianJian, Changhaï |
Grue à plusieurs cordes de frottement transportant levant le contrôle de réseau de machine
1. Caractéristiques techniques de grue de mine
(1) de divers types de bobines sont employés : intégral, deux-lobé et quatre-lobé ;
(2) la cannelure de corde du tambour adopte la cannelure en spirale de traitement de corde, la ligne cassée cannelure de corde ou la cannelure en spirale de corde pressée par la doublure en bois et la doublure en plastique, et le dispositif de transition de corde en acier est placé entre les cordes ;
(3) le frein à disque arrière de cylindre est adopté, et le contrôle commun électrique-hydraulique est adopté ; la station hydraulique est divisée en deux types : pression moyenne et basse et moyen et à haute pression. La station hydraulique de pression moyenne et basse a deux types de freinage à deux étages de retard électrique de freinage constant de force et de retard hydraulique ; la station hydraulique moyenne et à haute pression a deux formes de décélération constante et de freinage à deux étages de freinage constant de couple. La station hydraulique peut être équipée des capteurs de pression et des relais de pression ;
(4) l'axe principal et la bobine sont reliés par grand frottement plat de couple ;
(5) le dispositif de surveillance de signal composé d'encodeur photoélectrique, de machine autoréglable d'angle et de tachogenerator chilien à vitesse réduite a des fonctions parfaites de surveillance et de protection telles que la survitesse, remonter trop fort, l'échec d'indication de profondeur, l'usage de patin de frein, et la fatigue de ressort ;
(6) la console a deux formes : le type intégral et le type fendu, qui emploient les signaux lumineux intégrés, les instruments électriques fiables et les nouvelles poignées intégrales de fonctionnement, et ont les indicateurs de fond numériques et des indicateurs de fond numériques et à vis comme système intégré d'indication de profondeur est équipés des partie supérieure du comptoir spéciales telles que les TV ou les ordinateurs et les imprimantes industriels ;
(7) le dispositif de roue de ciel adopte une structure soudée intégrale ou deux-lobée, et est soutenu par des roulements et une protection de frottement de polychlorure de vinyle ou de nylon est installée sur la jante de roue ;
(8) il peut être équipé du contrôle de réseau de grue de mine et du système de diagnostic.
2. Transport levant des paramètres techniques de machine
| Modèle | Diamètre de roue de guide | Câble métallique | Vitesse maximum d'ascenseur | Réducteur | Poids de déplacement de pièce en rotation (excepté la roue de moteur et de guide) | Poids de déplacement de roue de guide |
Dimensions (L×W×H) |
|||||
| Traction statique maximum | Différence statique maximum de tension | Diamètre maximum avec la roue de guide | Diamètre maximum sans roue de guide | Espacement | ||||||||
| m | kN | millimètre | m/s | Modèle | Rapport de vitesse | t | t | m | ||||
| JKM-1.3×4 (Ⅰ) E | 100 | 25 | 16,5 | 200 | 5 | XP550 | 11,5 | 2,1 | 6.4×6.5×1.6 | |||
| JKM-1.6×4 (Ⅰ) E | 150 | 40 | 19,5 | 8 | XP560 | 7,35 10,5 11,5 |
4 | 6.4×7×1.75 | ||||
| JKM-1.85×4 (Ⅰ) E | 210 | 60 | 23 | 10 | XP800 | 5,8 | 7×7.5×2.02 | |||||
| JKM-2×4 (Ⅰ) E | 2 | 230 180 |
65 55 |
20 | 24 | 10 | XP800 | 5,7 | 7×8×2.2 | |||
| JKM-2.25×4 (Ⅰ) E | 2 | 215 | 65 | 22 | 28 | 10 | XP800 | 6,5 | 1,39 | 7.4×8×2.3 | ||
| JKM-2.8×4 (Ⅰ) E | 2,5 | 335 | 100 | 28 | 250 | 14 | XP1000 | 9,1 | 2,48 | 8.5×10×2.65 | ||
| JKM-2.8×4 (Ⅱ) E | P2 H630 | 10 | 2,48 | 7.5×8.5×2.65 | ||||||||
| JKM-2.8×6 (Ⅰ) E | 2,5 | 500 | 140 | 28 | 14 | XP1120 | 15,8 | 3,69 | 8×8.5×2.68 | |||
| JKM-2.8×6 (Ⅱ) E | P2 H800 | 17,8 | 3,69 | 7.5×8.5×2.68 | ||||||||
| JKM-2.8×6 (Ⅲ) E | 14 | 3,7 | 7.5×8×2.7 | |||||||||
| JKM-3.25×4 (Ⅰ) E | 3 | 450 | 140 | 32 | 300 | 14 | XP1120 | 7,35 10,5 11,5 |
13,36 | 2,72 | 8.9×8.9×2.98 | |
| JKM-3.25×4 (Ⅱ) E | P2 H800 | 15,74 | 2,72 | 8.5×8.7×2.98 | ||||||||
| JKM-3.5×6 (Ⅰ) E | 3 | 790 | 220 | 35 | 300 | 14 | XP1250 | 22,85 | 4,06 | 11.5×9.2×3.15 | ||
| JKM-3.5×6 (Ⅱ) E | P2 H900 | 25,6 | 4,06 | 10.5×9.2×3.15 | ||||||||
| JKM-3.5×6 (Ⅲ) E | 21 | 4,06 | 8×9×3.2 | |||||||||
| JKM-4×4 (Ⅰ) E | 3,2 | 690 | 180 | 39,5 | 300 | 14 | XP1250 | 7,35 10,5 11,5 |
18,5 | 4,1 | 9×10×3.63 | |
| JKM-4×4 (Ⅱ) E | P2 H900 | 24,7 | 4,1 | 9×10×3.63 | ||||||||
| JKM-4×4 (Ⅲ) E | 16 | 4,1 | 7.5×9×3.63 | |||||||||
| JKM-4×6 (Ⅲ) E | 3,2 | 1030 | 270 | 39,5 | 300 | 22 | 6,5 | 9×9×3.63 | ||||
| JKM-4.5×6 (Ⅲ) E | 3,6 | 1330 | 340 | 45 | 300 | 16 | 30 | 10 | 12×9.5×3.9 | |||
| JKM-5×6 (Ⅲ) E | 4 | 1600 | 420 | 50 | 300 | |||||||
3. Avantages de grue à plusieurs cordes de mine de frottement
(1) la charge est soutenue par plusieurs des câbles métalliques, le diamètre du câble métallique est petit, et la taille de l'équipement est petite. C'est-à-dire, sous les mêmes spécifications de diamètre, la capacité de levage est grande ;
(2) le câble métallique est placé sur la bobine, qui n'est pas affectée par la capacité de la corde, et convient aux puits profonds ;
(3) petite inertie, consommation basse d'énergie sous la même sortie ;
(4) quand le réservoir est coincé ou sur-roulé, il peut glisser pour éviter de casser le câble métallique ;
(5) la possibilité du câble métallique se cassant en même temps est petite, et l'intercepteur de chute ne peut être fourni ;
(6) le même nombre de câbles métalliques de gauche-torsion et de droit-torsion peut être employé pour compenser la tendance de la torsion lâche et pour éviter la pression de l'oreille de conteneur sur le réservoir.

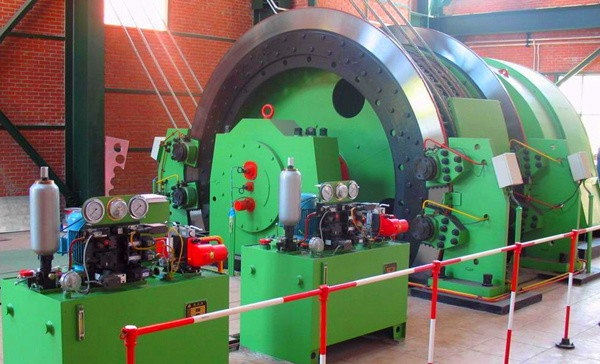

4. Transport levant l'explication de photo de machine
