Nom de produit: | Grue anti-déflagrante hydraulique | Condition: | Nouveau |
---|---|---|---|
Type: | Transport levant la machine | Application: | Pierres et matériaux en vrac |
Garantie: | 12 mois | Uasge: | Matériaux de construction, produit chimique |
Industrie d'application: | Aciérie d'usine de ciment et, usine chimique et incinérateur | Port: | Qingdao, TianJian, Changhaï |

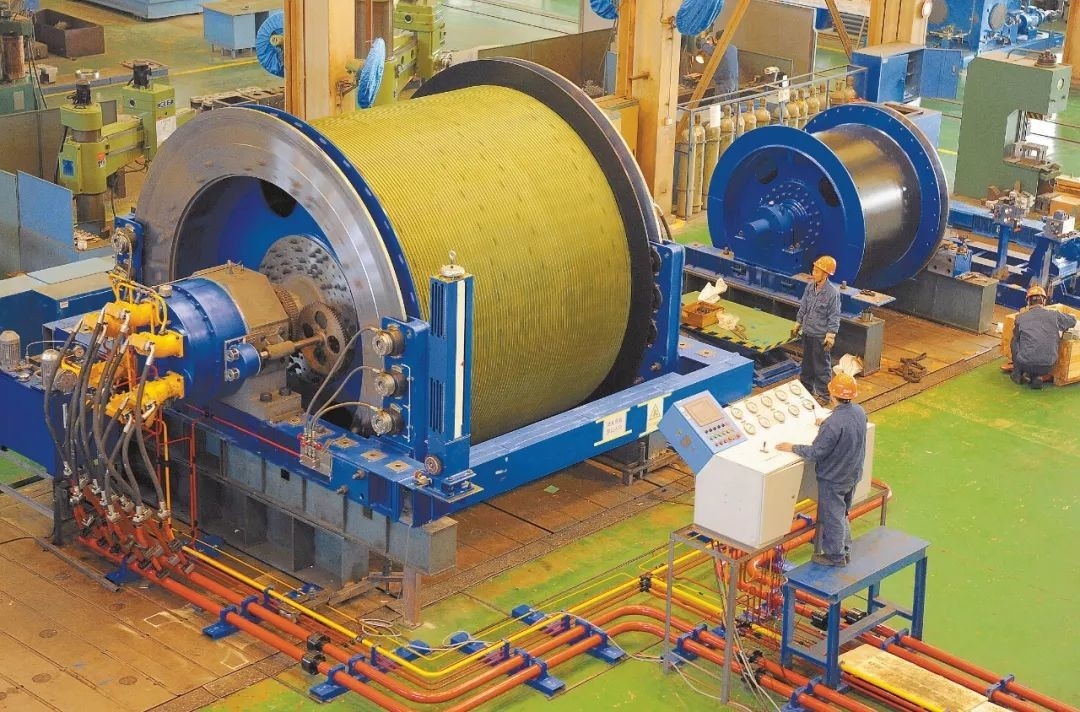

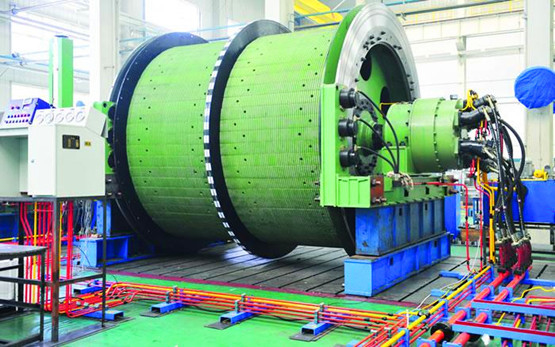

Grue anti-déflagrante hydraulique transportant levant le diamètre de bobine réceptrice 2500 millimètres
1. Introduction de base de treuil de levage anti-déflagrant hydraulique
(1) le type de produit grues de série de JT (K) YB-*×*J et treuils anti-déflagrants hydrauliques de levage utilisent les moteurs asynchrones d'écureuil-cage anti-déflagrante pour conduire les pompes hydrauliques variables bidirectionnelles, et conduisent les moteurs hydrauliques ultra-rapides multiples pour tourner par les circuits fermés. La bobine est conduite pour tourner par le réducteur.
(2) exemple de repérage :
a) Le diamètre de bobine 2500 millimètres, largeur de bobine 2000 millimètres, commande de réducteur, proportionnel électrohydraulique, contrôle de PLC, grue anti-déflagrante hydraulique de fond d'indicateur de tambour simple numérique d'affichage est marqué comme : Grue anti-déflagrante hydraulique de JKYB- 2.5×2.0J (BP) ;
b) Diamètre de bobine 1600 millimètres, largeur de bobine 1200 millimètres, commande de réducteur, contrôle hydraulique, affichage mécanique d'indicateur de fond. Le treuil de levage anti-déflagrant hydraulique de double-tambour est marqué comme : 2JTYB- 1.6×1.2J.
2. Transport levant des paramètres techniques de machine
Modèle | Bobine | Hauteur de levage maximum (au diamètre maximum de câble métallique) | Câble métallique | Vitesse maximum d'ascenseur | Puissance | Pression d'utilisation maximum de circuit principal d'huile | Nombre de motorsNumber hydraulique des moteurs hydrauliques | ||||||
Nombre | Diamètre | Largeur | Couche | Deuxième étage | Troisième étage | Tension statique maximum | Différence statique maximum de tension | Diamètre maximum | |||||
millimètre | m | KN | KN | millimètre | m/s | Kilowatt | MPA | morceau | |||||
JKYB-3×2.2XP | 1 | 3000 | 2200 | 471 | 981 | 1539 | 120 | 120 | 36 | 4,5 | ≤800 | 32 | ≤6 |
JKYB-3×2.5XP | 2500 | 546 | 1131 | 1767 | |||||||||
2JKYB-3×1.5XP | 2 | 3000 | 1500 | 298 | 630 | 1008 | 120 | 120 | 36 | 4,5 | ≤800 | ≤6 | |
2JKYB-3×1.8XP | 1800 | 372 | 780 | 1235 | |||||||||
JKYB-2.5×2XP | 1 | 2500 | 2000 | 394 | 827 | 1300 | 90 | 90 | 32 | 4 | ≤400 | ≤4 | |
JKYB-2.5×2.3XP | 2300 | 463 | 967 | 1513 | |||||||||
JKYB-2.5×2.5XP | 2500 | 510 | 1060 | 1593 | |||||||||
2JKYB-2.5×1.2XP | 2 | 2500 | 1200 | 209 | 453 | 734 | 90 | 90 | 32 | 4 | ≤400 | ≤4 | |
2JKYB-2.5×1.5XP | 1500 | 278 | 593 | 946 | |||||||||
2JKYB-2.5×2XP | 2000 | 394 | 827 | 1305 | |||||||||
JKYB-2×1.5XP | 1 | 2000 | 1500 | 276 | 588 | 934 | 60 | 60 | 26 | 3,5 | ≤280 | ≤3 | |
JKYB-2×1.8XP | 1800 | 343 | 724 | 1140 | |||||||||
2JKYB-2×1XP | 2 | 2000 | 1000 | 163 | 362 | 590 | 60 | 60 | 26 | 3,5 | ≤200 | ≤3 | |
2JKYB-2×1.25XP | 1250 | 220 | 475 | 762 | |||||||||
JTYB-1.6×1.2XP | 1 | 1600 | 1200 | 176 | 389 | 627 | 45 | 45 | 24 | 3 | ≤200 | ≤2 | |
JTYB-1.6×1.5XP | 1500 | 235 | 507 | 806 | |||||||||
2JTYB-1.6×0.9XP | 2 | 1600 | 900 | 118 | 272 | 450 | 45 | 345 | 24 | 3 | ≤160 | ≤2 | |
2JTYB-1.6×1.2XP | 1200 | 177 | 390 | 628 |
3. Application et lancement de produit de treuil de levage anti-déflagrant hydraulique
La grue de série de JT (K) YB-*×*XP et le treuil anti-déflagrants hydrauliques de levage sont utilisés pour soulever et abaisser le personnel et les matériaux dans les occasions contenant le gaz explosif tel que le mélange et le poussier d'air et de méthane. , intégration liquide des produits nouveaux. Actuellement, il y a deux séries standard de cylindre simple et de double cylindre, et 18 caractéristiques standard des produits, et peut également être prolongé selon des caractéristiques non standard selon des besoins de l'utilisateur. Le mode de transmission principal du produit adopte le moteur anti-déflagrant pour conduire directement la pompe à débit variable à haute pression, conduit les moteurs hydrauliques quantitatifs multiples et les moteurs hydrauliques variables par le circuit fermé hydraulique, et puis conduit l'axe et la bobine pour tourner par le réducteur d'engrenage planétaire pour accomplir de diverses conditions de travail du processus de levage.
4. Caractéristiques techniques de produit de treuil de levage anti-déflagrant hydraulique
(1) bonne représentation anti-déflagrante ;
(2) représentation réglementaire de vitesse stepless d'écurie et représentation à vitesse réduite d'opération ;
(3) l'effet économiseur d'énergie est évident : en raison de l'utilisation de la transmission en circuit fermé hydraulique, le système est toujours dans l'état de se produire et freinant dans l'état de l'abaissement, l'effet économiseur d'énergie est évident. Comparé au treuil hydraulique de moteur hydraulique à vitesse réduite, le treuil hydraulique entraîné par un moteur électrique hydraulique ultra-rapide a l'efficacité élevée de transmission et le bon effet économiseur d'énergie ;
(4) changements flexibles des paramètres techniques, de l'assortiment raisonnable, et de la grande pièce pour la sélection : les paramètres de rapport de vitesse du réducteur peuvent être raisonnablement choisis selon différentes charges et des vitesses, de sorte que les paramètres de la pompe hydraulique et du moteur hydraulique puissent être de façon optimale assortis, et le moteur pompe-variable variable est adoptées. Le mode réglementaire de vitesse (le moteur hydraulique à vitesse réduite ne peut pas) peut réaliser la lumière-charge ultra-rapide et des états à vitesse réduite d'opération de charge lourde, et donne le plein jeu à la capacité d'équipement. Comparé au plan hydraulique à vitesse réduite de moteur, la force ou la vitesse de traction peut être augmentée sous la même puissance ; tandis que le maximum tirant la force et la vitesse maximale sont identique, la puissance installée peut être réduite, qui peut épargner l'électricité ;
(5) la structure compacte et le petit volume peuvent épargner le coût de construction d'énergie de la chambre : En raison de la liaison directe entre le réducteur d'engrenage planétaire et l'axe principal, et de la liaison directe entre le moteur hydraulique ultra-rapide et le réducteur d'engrenage planétaire, la dimension axiale du moteur principal est courte, et le circuit hydraulique est de manière compacte arrangé, ainsi la structure est compacte et le volume est petit. Sauvez le coût d'infrastructure de chambre ;
(6) l'équipement a une longue durée de vie, il est facile acheter les pièces de rechange standard et le prix est bas, la charge de travail d'entretien est petite, et le coût d'opération complet est bas. Comparé au plan hydraulique à vitesse réduite de moteur, le moteur hydraulique ultra-rapide est un élément hydraulique standard avec la représentation stable, la longue durée, la fourniture facile, le petit prix, et la charge de travail réduite d'entretien. Bien que l'investissement ancien soit haut, les frais d'exploitation complets sont bas ;
(7) opération sensible, simple et commode : Seulement une poignée peut être utilisée pour compléter le procédé entier d'opération du treuil, et l'opération est sensible, précise, simple et fiable ;
(8) la charge lourde de pente commençant la représentation est stable, sûre et fiable ;
(9) sécurité et fiabilité fonctionnantes élevées : Comparé au plan hydraulique à vitesse réduite et de haut-couple de moteur de transmission, le treuil hydraulique de haute puissance conduit par le moteur hydraulique ultra-rapide a la sécurité et la fiabilité élevées, et il n'y a jamais eu un accident « de voiture de sport » ;
(10) mesures complètes de protection de sécurité, en conformité avec les conditions « des règles de sécurité de mine de charbon » (édition 2001) et les conditions des signes de sécurité de charbon : le produit est équipé du sur-roulement, de la survitesse, de la surcharge, du sousvoltage, de la décélération, du dégagement de patin de frein, du couplage de zéro-position, des dispositifs de protection de sécurité de profondeur tels que l'échec d'indicateur, de l'alarme lâche de corde, au-dessus de l'alarme de la température, de l'alarme de niveau liquide et du frein de secours. Conformez-vous aux conditions « des règles de sécurité de mine de charbon » et aux conditions des signes de sécurité de charbon ;
(11) il a la représentation de freinage de bonne sécurité et bon freinant la fiabilité : le circuit de freinage hydraulique commandé par la soupape de refoulement a la fonction de placer séparément la décélération de freinage de la charge lourde de levage et d'abaisser la charge lourde. Il peut non seulement s'assurer que la charge lourde de levage ne détache pas la corde, mais également s'assurer que la charge lourde de abaissement répond aux exigences de décélération des règles de sécurité, et a la bonne représentation de freinage secondaire.
