| Condition: | Nouveau | nom: | ZG270-500 a moulé le couvercle d'embout en acier |
|---|---|---|---|
| Industries applicables: | Usine, énergie et exploitation | Matériel: | Acier moulé de haute qualité |
| Technologie transformatrice: | En dehors de raffiner du four en acier fondu | Type: | Bâtis et pièces forgéees |
| Avantage: | Résistant à l'usure | Produit: | couvercle d'embout de pièces de rechange de broyeur à boulets |
| Surligner: | Moulages de couverture d'extrémité de broyeur à boulets,pièces forgées de couverture d'extrémité de broyeur à boulets,forgeage de couverture d'extrémité en acier moulé |
||

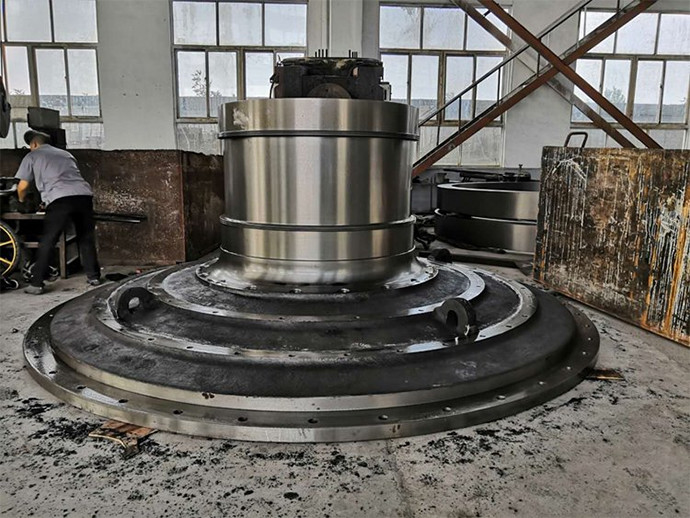

Couvercle d'embout d'acier de fonte de bâtis et de pièces forgéees ZG270-500 de couvercle d'embout de broyeur à boulets
1. Introduction des bâtis et des pièces forgéees de couvercle d'embout de broyeur à boulets
Le couvercle d'embout du broyeur à boulets est l'une des parties principales du broyeur à boulets produit par notre usine. Le matériel de couvercle d'embout est ZG270-500.
La force de la section dangereuse du couvercle d'embout de broyeur à boulets est le premier problème à considérer dans la conception du couvercle d'embout, parce que le baril de broyeur à boulets plutôt lourds est soutenu sur la couverture principale d'incidence vers la fin.
Le couvercle d'embout de broyeur à boulets est généralement légèrement conique, qui est conçu pour prendre en considération la configuration de l'incidence principale, la résistance de recourbement du journal et le problème d'éviter la grande vitesse touchant la base de l'incidence principale. Le couvercle d'embout du grand et moyen broyeur à boulets est en grande partie fait d'acier moulé, alors que le petit broyeur à boulets est fait de fer malléable. Afin d'assurer la concentricité de l'axe du couvercle d'embout et du cylindre, le couvercle d'embout et le journal sont habituellement moulés dans un. Mais dans le cas d'équipement de fusion et de moulage la capacité n'est pas assez, ils peuvent également être moulés séparément, après traitement, ils sont attachés ensemble, et traitement finalement mécanique.
2. Mesures de technologie transformatrice de bâtis et de pièces forgéees de couvercle d'embout de broyeur à boulets
| Couvercle d'embout et axe creux |
⑴Acier moulé de haute qualité ⑵Grand R a arrondi des coins ⑶Des boulons de haute résistance sont reliés au corps de cylindre |
⑴En dehors de raffiner du four en acier fondu (soufflement d'argon et traitement de vide de Rhésus) (2) le moule adopte le sable spécial, strictement la température de versement de contrôle et vitesse de versement (3) journal traitant pour assurer le coaxiality et la rugosité de l'arrêt de visage d'extrémité |
⑴Propriétés mécaniques et composition chimique de blanc de moulage (norme de contrôle interne) ⑵Inspection ultrasonique après l'usinage approximatif ⑶Inspection ultrasonique et inspection de particules magnétiques après avoir fini |
3. Bâtis et pièces forgéees de couverture d'admission et de débouché de broyeur à boulets
La structure du couvercle d'embout du broyeur à boulets est généralement divisée en deux catégories : type intégral et type fendu. L'intégrale se rapporte généralement à un bâti intégré et intégral ; Et la considération principale de la séparation du levage, du transport et d'autres facteurs sera divisée en deux lobes, quatre lobes ou même plus de lobes.
Couvercle d'embout intégral
Le couvercle d'embout entier d'abord selon l'uniformité de l'interligne, s'il n'y a aucun problème avec la tête de bielle de voiture rugueuse, la petite extrémité de la surface et le cône intérieur, selon les impératifs techniques du secteur de cou et d'épaule d'axe de faire la détection ultrasonique de faille, les défauts du finissage, demi cou fin d'axe pour laisser la quantité de meulage, le reste de la voiture fine extérieure. L'inspection de particules magnétiques de conduite sur le secteur de journal et d'épaule, rectifient les conditions de datogram de journal avec la ceinture de sable, et forent les autres trous pour des conditions de datogram. Les points techniques principaux du couvercle d'embout intégral dans le processus de traitement sont le journal du couvercle d'embout. Le broyeur à boulets utilise généralement l'incidence statique, et le journal est la surface de contact principale. La taille, la rugosité et la forme et les conditions de tolérance de position sont très strictes. À moins de 05mm, l'aspérité devrait être ≤0. 8um. Pour cette condition, les mesures que nous prenons sont d'assurer la tolérance de la taille et de la forme et la position par la méthode de travail, de laisser la quantité de meulage dans le secteur de journal pendant le finissage, et pour assurer finalement la rugosité du secteur de journal par le meulage et le polissage avec la ceinture de sable. Puisque le meulage de ceinture est toujours dans un état flexible dans le processus de meulage, l'aspérité peut être réduite pour répondre aux exigences du dessin et la tolérance de forme et de position ne peut pas être changée. Par exemple, il y a de petits défauts sporadiques dans le journal après avoir fini. Les défauts devraient être rectifiés ouverts et être puis soudés avec la soudure à l'arc électrique d'argon. En conclusion, la pierre d'huile est rectifiée bien. S'il y a un clou, le broyeur à boulets utilisera la tuile de rapport le soutenant en cours de service terrain.
