Détails sur le produit:
Conditions de paiement et expédition:
|
Nom: | Treuil de descente | Type: | JZ-10/800 |
---|---|---|---|
Structure: | Système de convoyeur | Marque: | ZTIC |
Capacité de corde: | 800M | Classification: | Transport levant la machine |
Garantie: | 12 mois | Couleur: | Coutume |
Surligner: | Démontage facile de descente de treuil,Treuil de descente de manipulation facile,Treuil de descente de système de convoyeur |

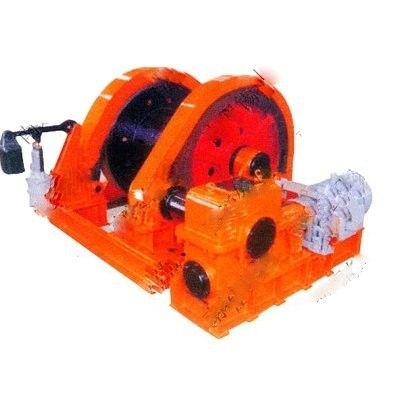

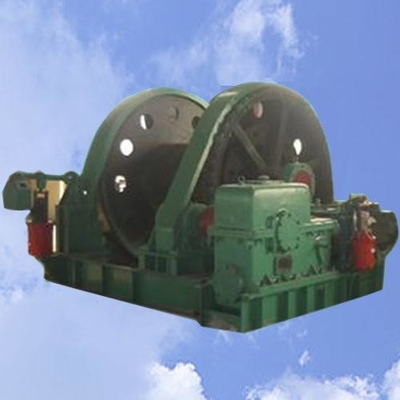

Treuil de descente avec le démontage facile et manipuler le transport levant la machine
1. transportant levant des paramètres de descente de treuil de machine :
Modèle |
Tension statique maximum de câble métallique (KN) |
Capacité de corde (M) |
Vitesse de câble métallique (m/min) | Diamètre de câble métallique (millimètres) | Moteur | Dimensions (L*W*H) (millimètres) |
Poids (kilogramme) |
||
Rapide | lent | Puissance (kilowatts) |
Tension (v) |
||||||
JZ-5/400 | 50 | 400 | 6 | 3 | 23 | 11 | 380 | 2375×1970×1340 | 3140 |
JZ-10/600 | 100 | 600 | 6 | 3 | 31 | 22 | 380 | 3037×2570×1770 | 6250 |
JZ-10/800 | 100 | 800 | 6 | 3 | 31 | 22 | 380 | 3342×2906×1825 | 6500 |
JZ-16/800 | 160 | 800 | 6 | 3 | 40 | 30 | 380 | 3358×3200×2240 | 11480 |
JZ-16/1000 | 160 | 1000 | 6 | 3 | 40 | 37 | 380 | 3508×3200×2240 | 11700 |
JZ-25/1300 | 250 | 1300 | 6 | 3 | 52 | 45 | 380 | 3827×2623×2500 | 14678 |
JZ-40/1300 | 400 | 1300 | 6 | 3 | 65 | 75 | 380 | 4596×4218×2975 | 25000 |
2. Aperçu de structure de treuil de descente transportant levant la machine
La structure de ce treuil de série enroule le type, qui se compose principalement de dispositif d'axe, de réducteur, d'accouplement élastique avec la roue de frein, de frein fonctionnant, de frein de sécurité, de cadre, de moteur et d'autres pièces.
(1) dispositif d'axe
Le dispositif d'axe inclut : axe, vitesse, tambour, roue de frein, soutenant le siège et rapport, etc. Le tambour est relié à la vitesse et à la roue de frein par la douille et le boulon de cuivre, et la vitesse est reliée à l'axe principal par la clé, ainsi l'axe principal tourne seulement avec le tambour et ne transfère pas le couple. La direction de sortie du câble métallique est en hausse.
(2) réducteur
Le réducteur est l'utilisation de la décélération sphérique de paires d'engrenage à vis sans fin, plus une vitesse de changement. Changez la position rapide et lente de la poignée de changement de vitesse, qui peut changer deux les vitesses rapides et lentes. le Double-baril le treuil que de 10 tonnes a un ensemble de système différentiel, la poignée différentielle est placé dans la position directe, la vitesse des deux vitesses de l'axe de sortie du réducteur est identique ; Si la poignée différentielle est placée dans la position différentielle, les deux vitesses peuvent produire la rotation relative, c.-à-d., action différentielle.
(3) frein fonctionnant
En travaillant le frein utilisant le type frein de tuile, mettez en marche le moteur, déclencheur électrohydraulique pour détacher le frein, arrêtent le moteur est frein de force de ressort.
(4) frein de sécurité
Plein frein pour le type de flottement de tuile, par le poids du marteau vers le bas pour freiner, frein lâche de déclencheur électrohydraulique.
3. Lubrification se pliante de treuil de treuil de descente transportant levant la machine
(1) le réducteur sera lubrifié avec de l'huile de vitesse de l'hiver HL-20 ou HG-24 a saturé l'huile de cylindre, et sa surface d'huile s'assurera que le ver est entièrement immergé dans l'huile. Le réducteur est employé une fois par an pour changer l'huile.
(2) l'incidence de l'axe et l'incidence de l'extrémité d'axe de sortie du réducteur devraient être remplacées régulièrement ou complétées sans. la graisse 4 basée sur calcium, et le pétrole devraient être changés une fois tous les deux ans.
(3) l'huile de graissage devrait être ajoutée à la vitesse ouverte avant chaque début.
(4) les pièces restantes à lubrifier devraient être lubrifiées avant chaque début, particulièrement l'anneau poussé entre les deux vitesses sur l'axe de sortie du réducteur et la douille d'axe de la vitesse mobile devrait être lubrifiée.
