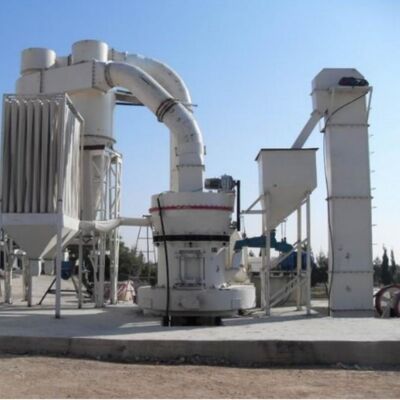

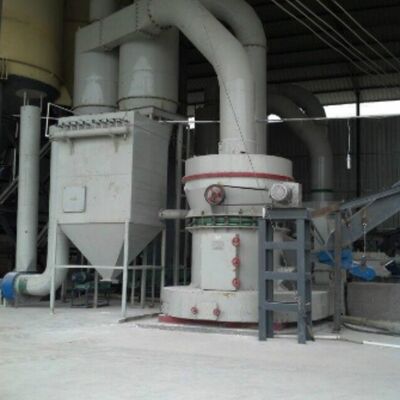

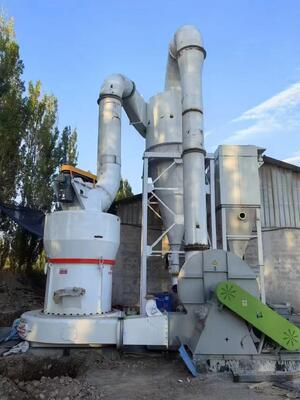

Moulin Raymond à haut rendement avec transmission stable et capacités de broyage efficaces

Structure de base
Ce broyeur Raymond est de conception modulaire. Ses principaux composants comprennent l'unité principale, le classificateur, le ventilateur, le séparateur cyclonique de produit fini, le séparateur cyclonique de poudre fine et le système de conduits associé. L'unité principale, en tant que cœur de l'équipement, intègre des composants clés tels que le châssis, la volute d'entrée d'air, les pelles, les rouleaux de broyage, la couronne de broyage et le boîtier. Sa structure compacte et son assemblage rationnel garantissent des opérations de broyage stables et efficaces.


Principe de fonctionnement
Phase de broyage et d'écrasement
En fonctionnement, le matériau à broyer est introduit uniformément dans la machine par la trémie d'alimentation située sur le côté du boîtier. L'ensemble des rouleaux de broyage, suspendu au châssis en forme de fleur de prunier de l'unité principale, tourne autour d'un axe vertical tout en tournant simultanément à grande vitesse. Sous l'action de la force centrifuge, les rouleaux de broyage s'écartent et entrent en contact étroit avec la couronne de broyage. Les pelles ramassent simultanément le matériau et l'introduisent entre les rouleaux de broyage et la couronne de broyage, ce qui permet d'écraser efficacement le matériau grâce à l'action de roulement et d'écrasement des rouleaux de broyage.

Phase de séparation et de classification de l'air
Après le broyage, le ventilateur envoie le flux d'air dans le boîtier de l'unité principale, soufflant la poudre broyée. La poudre entre ensuite dans le classificateur situé au-dessus de la chambre de broyage pour une séparation précise. Les matériaux grossiers qui ne répondent pas aux exigences de finesse retombent dans la chambre de broyage pour un broyage secondaire, tandis que la poudre fine qui répond aux exigences est entraînée par le flux d'air dans le séparateur cyclonique de produit fini. Après la collecte, elle est déchargée de la sortie de poudre en tant que produit fini.
L'équipement adopte une conception de circuit d'air à circulation à pression négative. Le tuyau de retour d'air à l'extrémité supérieure du séparateur cyclonique de produit fini guide le flux d'air vers le ventilateur pour former une circulation. L'excès de débit d'air dans le circuit d'air de circulation est évacué par le tuyau d'échappement situé entre le ventilateur et l'unité principale, entrant dans le séparateur cyclonique de poudre fine pour un traitement de purification, assurant un environnement de travail propre et réalisant un contrôle raisonnable du débit d'air.

Paramètres de données du Broyeur de minerai

Service après-vente

Luoyang Zhongtai Industries est en mesure de fournir :
1. Pièces de rechange techniques - Conception et fabrication
2. Fonderies de moulage d'acier et de fer à grand volume
3. Capacités d'atelier d'usinage importantes
4. Programmes de formation
5. Programmes de maintenance préventive
6. Services de maintenance préventive
7. Programmes de maintenance complets
Les ingénieurs de service sur le terrain de Luoyang Zhongtai Industries sont formés spécifiquement aux produits du groupe de marques Luoyang Zhongtai Industries, mais sont capables d'entreprendre l'entretien d'autres marques OEM.
Nos techniciens sont équipés des équipements de diagnostic technologiques les plus avancés disponibles pour dépanner votre équipement afin d'optimiser les performances et de minimiser les temps d'arrêt.
Luoyang Zhongtai Industries dispose également d'une capacité importante pour fournir tous vos besoins en pièces de rechange consommables et électriques/mécaniques.

Q : Pourquoi croyons-nous en luoyang zhongtai industries co., ltd :

R : 1. Plus de 30 ans d'expérience.

     2. Nous sommes le principal fournisseur professionnel de machines minières, de machines de construction, de moulage de machines et de pièces forgées      pièces

     3. Tous les produits ont obtenu le certificat de gestion de la qualité ISO9901:2000 et les certificats CE, ROHS.

Q : Délai de livraison

R : Délai de livraison des pièces 1 à 2 mois, machines 2 à 3 mois.

Q : Conditions de paiement

R : Accepter le type de paiement : T/T, L/C, Western Union, espèces.

Acompte de 30 % à la signature du contrat. Paiement intégral avant l'expédition

Q : Garantie de qualité ?

R : Durée de la garantie : un an pour les machines principales. En cas de problème, nous fournirons des conseils techniques et trouverons une solution immédiatement. Pour les pièces d'usure, nous garantissons des pièces de haute qualité pour un approvisionnement à long terme.

Q : Service après-vente ?

R : Nous pouvons fournir un guide technique pour les tests de fonctionnement des machines et la maintenance des pièces si l'utilisateur final en a besoin.
