Sécheuse à structure simple avec une large application
Les séchoirs sont des équipements de base dans des industries telles que le traitement des minéraux, les matériaux de construction, la métallurgie et les produits chimiques, principalement utilisés pour le séchage de matériaux à teneur en humidité ou à taille de particules spécifique.Autres appareils de traitement des eaux usées, en particulier, ont gagné une large application en raison de leur forte adaptabilité aux matériaux, de leur capacité à sécher une variété de matériaux, de leur structure simple et de leur fonctionnement stable et fiable.
Les séchoirs ont un large éventail d'applications, séchant efficacement une variété de matériaux, y compris les échelles d'oxyde de fer, les boues, le coke, les feuilles de fer brut, le concentré de cuivre, la poudre de carbure de silicium,minerais de terres rares, le minerai de mercure en poudre, le minerai d'étain en poudre, le minerai de cobalt en poudre, le minerai de nickel en poudre, le minerai de manganèse en poudre, le plâtre en poudre, la bentonite, le kaolin, le minerai de fer raffiné, le concentré de plomb, le coke de pétrole, le minerai d'or en poudre,les scories d'acier, les scories d'eau, le minerai de fluorite, le sable de mer et le sable de rivière.
Caractéristiques structurelles de l'équipement
Cette série de séchoirs comprend des séchoirs à tambour, des séchoirs rotatifs, des séchoirs à sable, des séchoirs à lignite, des séchoirs à sable de rivière, etc. La structure de base est principalement constituée de composants clés tels que le corps du tambour,anneau d'engrenages de grande taille, petits engrenages, rouleaux de support, rouleaux de poussée, pneus et arbres à rouleaux de support.
Principe de fonctionnement de l'équipement: le moteur électrique transmet l'énergie à travers une courroie en V. Après une réduction en deux étapes par un réducteur, la petite vitesse entraîne la grande vitesse,conduire le corps du tambour à tourner en douceur à la vitesse prévue, assurant un chauffage et un séchage uniformes du matériau à l'intérieur.
Principaux types et caractéristiques
1. séchoir à tambour rotatif (séchoir rotatif)
Les séchoirs à tambour rotatif sont largement utilisés dans les matériaux de construction, la métallurgie, la chimie, le ciment et d'autres industries.et peut également être utilisé pour le séchage d'engrais ayant une certaine teneur en humidité et une certaine taille de particules dans la production d'engrais composés.
L'équipement se compose principalement d'un corps tournant, de plaques de levage, d'un dispositif de transmission, d'un dispositif de support et d'anneaux d'étanchéité, possédant des avantages tels qu'une structure raisonnable, une excellente fabrication,production élevéeLa répartition et la conception angulaire des plaques de levage sont scientifiques, assurant des performances stables, une utilisation élevée de l'énergie thermique,séchage uniforme des matériaux, faible fréquence de nettoyage et entretien pratique.
2Les séchoirs rotatifs sont hautement adaptables à divers matériaux, répondant aux besoins de séchage de divers matériaux.et matériaux mélangés, et sont également adaptés à la métallurgie, à l'exploitation minière, à l'énergie, aux produits chimiques et aux industries alimentaires.
Cet équipement est simple et fiable à utiliser, a une excellente étanchéité antipoussière et est facile à entretenir.ce qui en fait un équipement de séchage largement utilisé dans l'industrie du ciment et les secteurs industriels connexes.
3Les séchoirs à tambour rotatif sont utilisés dans de nombreuses industries, notamment l'alimentation animale, les produits chimiques, les produits pharmaceutiques et les mines.
Flux de travail: après la déshydratation, le matériau humide pénètre dans le séchoir et est renversé par des élévateurs uniformément répartis à l'intérieur du tambour,assurer un contact complet avec l'air chaud et accélérer le transfert de chaleur et de masse pendant le séchageSous l'action combinée des élévateurs inclinés et du flux d'air chaud, le matériau est déchargé sous forme de produit fini de l'autre extrémité de l'équipement par une vanne de décharge en forme d'étoile.
Cette machine est adaptée au séchage de divers types de déchets dont la teneur en humidité est inférieure à 85%, tels que les grains de bière, les résidus de soja, les écailles de maïs pulvérisées, les boues de charbon et les écailles de fruits.Il a des effets importants sur l'expansion des ressources en aliments pour animaux, réduisant les coûts de sélection et minimisant la pollution de l'environnement.
Paramètres du produitCiment four rotatif
(1) Paramètres techniques des séchoirs rotatifs de série H, séchoirs à tambour, séchoirs à tambour, séchoirs rotatifs
| Spécifications du produit | Volume du tambour ((m3) | Capacité de production (t/h) | Angle d'installation (en %) | Température maximale d'admission
(°C) | Puissance du moteur principal (kw) | Nombre total Poids (t) |
| Φ1,2 × 8.0 | 9.0 | 1.9-2.4 | 3 à 5 | 700 à 800 | 7.5 | 9 |
| Φ1,2 × 10 | 11.3 | 2.4 à 3.0 | 3 à 5 | 700 à 800 | 7.5 | 11 |
| Φ1,5 × 12 | 21.2 | 4.5 à 5.7 | 3 à 5 | 700 à 800 | 15 | 18.5 |
| Φ1,5 × 14 | 24.7 | 5.3-6.6 | 3 à 5 | 700 à 800 | 15 | 19.7 |
| Φ1,5 × 15 | 26.5 | 5.7 à 7.1 | 3 à 5 | 700 à 800 | 15 | 20.5 |
| Φ1,8 × 12 | 30.5 | 6.5 à 8.1 | 3 à 5 | 700 à 800 | 18.5 | 21.5 |
| Φ1,8 × 14 | 35.6 | 7.6 à 9.5 | 3 à 5 | 700 à 800 | 18.5 | 23 |
| Φ2,2 × 12 | 45.6 | 9.7-12. Je vous en prie.2 | 3 à 5 | 700 à 800 | 22 | 33.5 |
| Φ2,2 × 14 | 53.2 | 11.4 à 14.2 | 3 à 5 | 700 à 800 | 22 | 36 |
| Φ2,2 × 16 | 60.8 | 13.0 à 16.2 | 3 à 5 | 700 à 800 | 22 | 38 |
| Φ2,4 × 14 | 63.3 | 13.5 à 16.9 | 3 à 5 | 700 à 800 | 37 | 45 |
| Φ2,4 × 18 | 81.4 | 17.4 à 21.7 | 3 à 5 | 700 à 800 | 37 | 49 |
| Φ2,4 × 20 | 90.4 | 19.3 à 24.1 | 3 à 5 | 700 à 800 | 45 | 54 |
| Φ2,4 × 22 | 99.5 | 21.2-26. Je vous en prie.5 | 3 à 5 | 700 à 800 | 45 | 58 |
| Φ2,6 × 24 | 127.4 | 27.4 à 34.0 | 3 à 5 | 700 à 800 | 55 | 73 |
| Φ3,0 × 20 | 141.3 | 30.1-37. Je vous en prie.7 | 3 à 5 | 700 à 800 | 75 | 85 |
| Φ3,0 × 25 | 176.6 | 37.7-47. Je vous en prie.1 | 3 à 5 | 700 à 800 | 75 | 95 |
| Φ3,2 × 25 | 201 | 42.9-53. Je vous en prie.6 | 3 à 5 | 700 à 800 | 90 | 110 |
| Φ3,6 × 28 | 285 | 60.8 à 76.0 | 3 à 5 | 700 à 800 | 160 | 135 |
(2) Paramètres techniques du séchoir à transfert de chaleur indirect
Nom de l'article
Diamètre du tambour x longueur | À l'extérieur du diamètre du tambour
(mm) | À l'intérieur du diamètre du tambour
(mm) | Longueur du tambour
(m) | Volume du tambour
(m3) | Pente du tambour | Type de planche de levage | Température maximale d'admission
(°C) | Dimensions (m) |
Φ1,5 × 15 m
Φ1,5 × 17 m
Φ1,5 × 19 m | 1500 | 500 | 15
17
19 | 20.27
22.97
25.68 | 3 à 5% | Type de levage | 850 | 16.2 fois 2.7 fois 2.7
18.2 fois 2.7 fois 2.7
20.0 x 2,9 x 2.9 |
Φ1,8 × 21 m
Φ1,8 × 23 m
Φ1,8 × 25 m | 1800 | 650 | 21
23
25 | 35.91
39.33
42.75 | 3 à 5% | Type de levage | 850 | 22.5 fois 2,7 fois 2.7
24.5 fois 2,9 fois 2.9
26.5 fois 2,9 fois 2.9 |
Φ2,2 × 21 m
Φ2,2 × 23 m
Φ2,2 × 25 m | 2200 | 800 | 21
23
25 | 58.10
63.61
69.15 | 3 à 5% | Type de levage | 850 | |

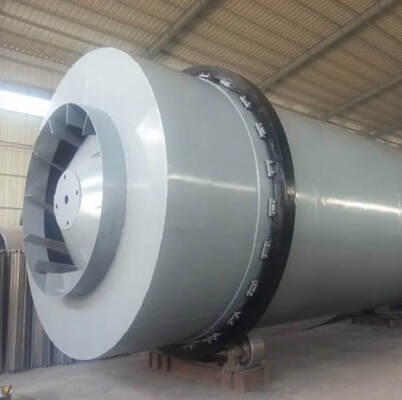

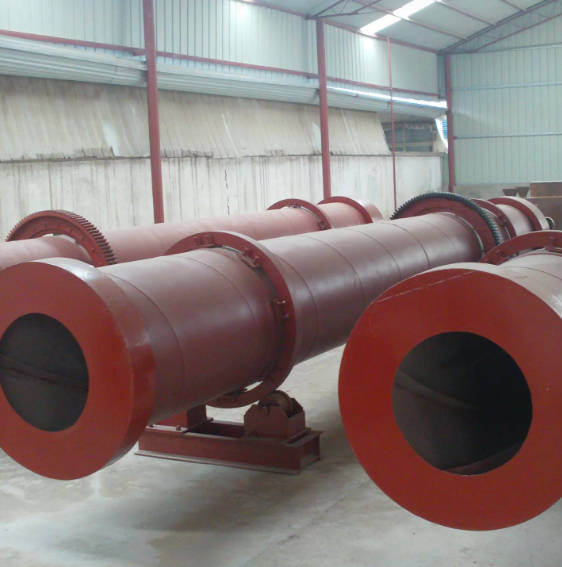

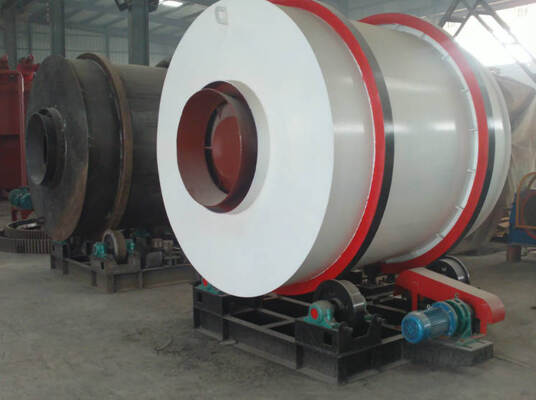

Affichage du produit du four rotatif de ciment
Ciment four rotatif
Questions et réponses
Pourquoi nous croyons en Luoyang Zhongtai Industries Co., Ltd:
R: 1. plus de 30 ans d'expérience.
2.Nous sommes le principal fournisseur professionnel de machines minières, de machines de construction, de machines de coulée et de pièces forgées.
3Tous les produits ont obtenu le certificat de gestion de la qualité ISO9901:2000 et les certificats CE, ROHS.
Q: Délai de livraison?
R: Le délai de livraison des pièces est de 1 à 2 mois, celui des machines de 2 à 3 mois.
Q:Quelles sont les conditions de paiement?
A: Accepter le mode de paiement: T/T, L/C, Western union, espèces.
30% d'acompte à la signature du contrat, entièrement payé avant expédition
