Écrasement brut de cône de PXZ PXQ du broyeur PXZ1500II de niveau hydraulique rotatoire d'automation

Broyeur rotatoire hydraulique de machine de concasseur de pierres


I. Overview de broyeur rotatoire hydraulique (machine de concasseur de pierres).
Le broyeur rotatoire hydraulique est très utilisé dans la métallurgie, les matériaux de construction, le produit chimique et les industries d'hydroélectricité. Il est un de l'équipement principal pour l'écrasement brut des minerais ou des roches, comportant le grand rapport concasseur, la capacité de production élevée et la taille de produit d'uniforme. Les broyeurs rotatoires de PXZ 0506 à PXZ 1623 ont formé une série avec des caractéristiques complètes, la représentation fiable, le bon fonctionnement et la consommation basse d'énergie. Les broyeurs rotatoires hydrauliques sont disponibles dans deux séries, PXZ (résistants) et PXQ (de faible puissance), dont la série de PXZ est employée pour écraser de divers matériaux de milieu ou au-dessus de dureté moyenne ; La série de PXQ est employée pour écraser de divers matériaux de milieu ou au-dessous de dureté moyenne.

II. structure de broyeur rotatoire hydraulique (machine de concasseur de pierres).
Le broyeur rotatoire hydraulique se compose de transmission, siège, douille excentrique, écrasant la lubrification de cône, de corps moyen de cadre, de poutre transversale, de moteur, de cylindre d'huile, de pression hydraulique, de dérapage, électrique et sèche et mince d'huile. Le moteur électrique conduit la douille excentrique par la poulie et pignon conique, quand la douille excentrique tourne, il conduit le cône concasseur autour du centre du broyeur dans un mouvement rotatoire. Ceci fait déplacer la surface du cône concasseur de plus en plus près de la surface du cône fixe, de sorte que le matériel introduit dans la chambre concasseuse soit sans interruption écrasé par l'action de serrage et de recourbement. Le matériel écrasé est déchargé du fond de la chambre concasseuse par son propre poids.

Ⅲ. Principe de fonctionnement de broyeur rotatoire hydraulique (machine de concasseur de pierres).
Le broyeur rotatoire hydraulique est une machine concasseuse qui emploie le mouvement rotatoire du cône concasseur dans la cavité de cône de la coquille pour écraser des minerais ou des roches de divers hardnesses en serrant, en dédoublant et en pliant le matériel. L'extrémité supérieure de l'axe principal avec le cône concasseur est soutenue dans une bague au milieu de la poutre transversale et le plus bas de gamme est placé dans le trou excentrique de la douille. Quand la bague est tournée, le cône fait un mouvement rotatoire excentrique autour de la ligne centrale de la machine, qui rend l'action concasseuse continue et donc plus efficace qu'un broyeur de mâchoire.


Table de paramètre rotatoire de série de broyeur de la machine PXZ de concasseur de pierres :

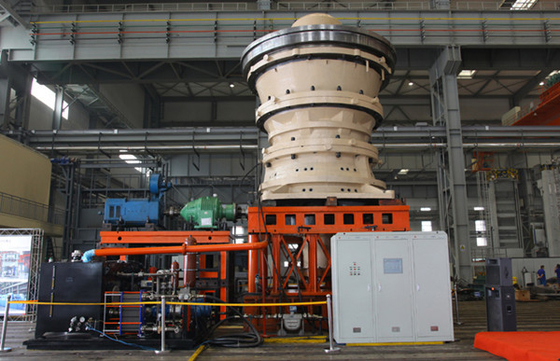

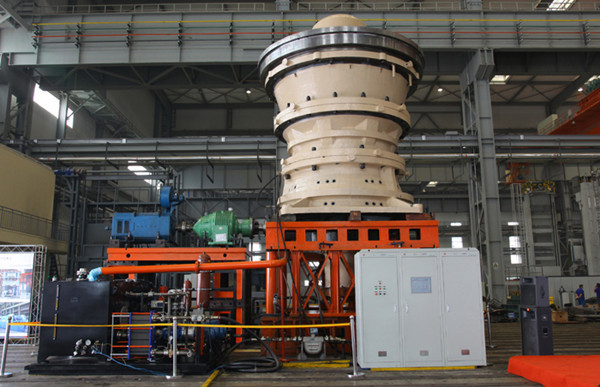

Explication de photo de machine de concasseur de pierres
