Concasseur à impact spécial pour le concassage grossier et moyen de la roche dure
Description du produit de Concasseur de pierres
Le concasseur à impact puissant à vortex de la série PFQ est un concasseur à impact à haut rendement développé par notre société, notre société a obtenu un brevet national en 2005 (brevet n° : ZL200420075315.4). Ce concasseur est appliqué au concassage primaire, secondaire et fin d'une variété de matériaux avec une résistance à la compression ne dépassant pas 250 MPa. Il présente les caractéristiques d'une structure unique, d'une utilisation facile, d'un rendement élevé et d'une économie d'énergie, d'une bonne forme de produit - cubique, d'une taille de décharge réglable, simplifiant le processus de concassage, économisant des coûts, etc. Il peut être largement utilisé dans l'électricité, l'eau, l'industrie du concassage d'agrégats artificiels routiers, etc. La conception structurelle a une cavité de concassage en spirale unique et trois zones de concassage P, S, T, l'utilisation d'une connexion sans clé du corps du rotor, d'un marteau à plaque résistant à l'usure haute performance, insérer l'installation de formes, incliner la plaque de revêtement de contre-attaque à profil unique, un support multidirectionnel pour ouvrir la porte, un dispositif à vis ou hydraulique pour ouvrir le remplacement des pièces d'usure, une maintenance plus pratique. La machine de grand type dispose également d'un outil spécial pour changer et soulever la barre de soufflage pour que les utilisateurs puissent choisir.
Domaine d'application
Cet équipement se caractérise par une grande taille d'alimentation et une résistance à la compression élevée, largement applicable à diverses industries, notamment le ciment, les matériaux de construction, l'exploitation minière et l'énergie, pour les opérations de concassage grossier et moyen de matériaux dont la résistance à la compression ne dépasse pas 250 MPa. Il est particulièrement adapté à la production d'agrégats de construction utilisés dans des industries spéciales telles que les autoroutes, les chemins de fer et les projets de conservation de l'eau, y compris des matériaux comme le basalte, le granit et les galets de rivière.
Structure du produit de Concasseur de pierres
- Châssis supérieur (gauche et droite) formant la cavité de concassage en vortex et la zone de concassage P
- Châssis inférieur
- Unité rotor
- Première unité de réglage (zone de concassage S)
- Deuxième unité de réglage (zone de concassage T)
- Unité de transmission
Principe de fonctionnement
Le moteur entraîne le rotor pour qu'il fonctionne à grande vitesse via des courroies trapézoïdales. Les matériaux entrent dans la cavité du concasseur par l'orifice d'alimentation, frappés par les marteaux du rotor rotatifs à grande vitesse, puis rebondissent librement après avoir percuté la plaque d'impact dentée en haut de la cavité de concassage en vortex. Ils entrent continuellement en collision et se brisent avec les matériaux suivants à impact ascendant. Les gros blocs et les matériaux non entièrement concassés sont soumis à une pression et à une force de flexion énormes sous l'action de la plaque dentée épaisse et du marteau dans le haut de la cavité de concassage P, facilement concassés grossièrement puis entrant dans la cavité de concassage S inférieure.
Dans la cavité de concassage S, l'espace entre la chemise dentée et la plaque de marteau du rotor est faible, où les matériaux subissent un impact de friction, une rupture et une extrusion pour obtenir un concassage moyen, entrant dans la cavité de concassage T pour un concassage fin. L'espace entre la chemise dentée et la plaque de marteau du rotor dans la cavité de concassage T est encore plus petit, ce qui permet aux matériaux de subir un concassage fin supplémentaire par impact de friction, rupture et extrusion avant d'être déchargés.
L'espace entre la chemise dentée et la plaque de marteau du rotor dans les cavités de concassage S et T peut être ajusté en fonction des exigences des utilisateurs pour différentes granulométries de matériaux. La cavité de concassage T est équipée d'un dispositif élastique. Lorsque des matériaux non concassables entrent dans la cavité de concassage T, le dispositif élastique assure un amortissement et permet à l'ouverture de décharge de s'agrandir, expulsant les matériaux non concassables. Après la décharge, l'ouverture revient à sa taille d'origine sous l'effet de la force élastique.
Caractéristiques structurelles
- Cavité de concassage en vortex unique et conception de concassage à trois cavités incurvées
- Espace facilement réglable entre la chemise dentée et la plaque de marteau dans les cavités de concassage moyen et fin pour un contrôle efficace de la granulométrie de décharge
- Plaques de marteau à haute résistance à l'usure avec installation d'inserts
- Ouverture multidirectionnelle du châssis et dispositif d'ouverture à vis ou hydraulique sur le châssis supérieur arrière pour un remplacement et une maintenance faciles des pièces d'usure
Paramètres du produit
|
| Spécification |
Taille d'alimentation maximale
(mm)
|
Taille de décharge
(mm)
|
Capacité
(t/h)
|
Puissance
(kw)
|
Dimension d'ensemble
(mm)
|
| ＜150MPa |
＜250MPa |
| PFQ0808 |
200 |
150 |
-25(80-90%) |
～46 |
55 |
1900×1860×2150 |
| PFQ1108 |
300 |
180 |
-30(80-90%) |
～80 |
75 |
2845×2000×2265 |
| PFQ1110 |
400 |
200 |
-35(80-90%) |
～110 |
110 |
2845×2250×2262 |
| PFQ1113 |
400 |
200 |
-40(80-90%) |
～150 |
132 |
2845×2420×2265 |
| PFQ1310 |
500 |
250 |
-40(80-90%) |
～180 |
160 |
3050×2120×2900 |
| PFQ1313 |
500 |
250 |
-40(80-90%) |
～225 |
200 |
3050×2420×2900 |
| PFQ1315 |
600 |
300 |
-50(80-90%) |
～280 |
250 |
3050×2675×2900 |
| PFQ1320 |
600 |
300 |
-50(80-90%) |
～350 |
|
|
|

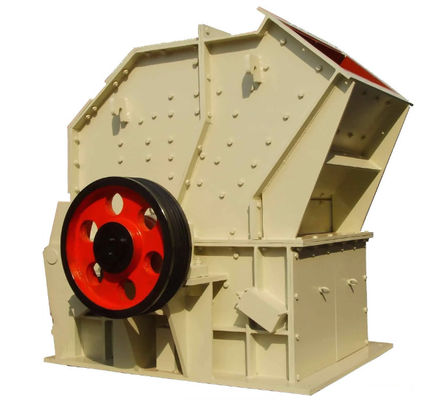

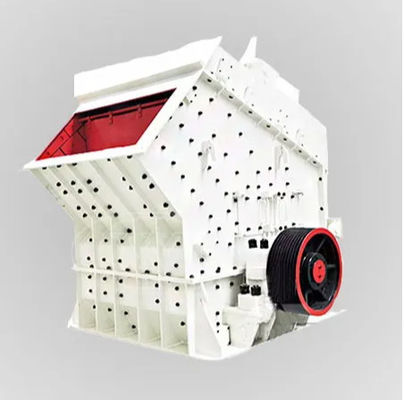

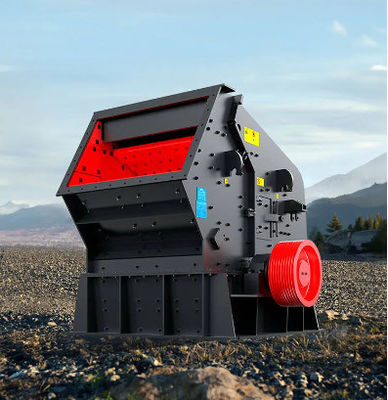

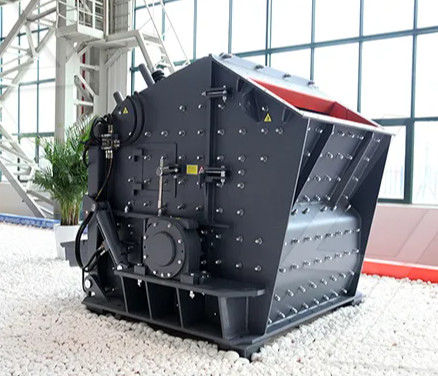

Affichage du produit
Q&R
Q : Pourquoi croyons-nous en luoyang zhongtai industries co., ltd :
R : 1. Plus de 30 ans d'expérience.
2. Nous sommes le principal fournisseur professionnel de machines minières, de machines de construction, de pièces de fonderie et de pièces forgées.
3. Tous les produits ont obtenu le certificat de gestion de la qualité ISO9901:2000 et les certificats CE, ROHS.
Q : Délai de livraison ?
R : Délai de livraison des pièces 1 à 2 mois, machines 2 à 3 mois.
Q : Conditions de paiement ?
R : Accepter le type de paiement : T/T, L/C, Western union, espèces.
30 % d'acompte à la signature du contrat. Paiement intégral avant l'expédition
