Anneaux de roulement de four rotatif résistants à l'usure et à la déformation, personnalisation

Personnalisation des supports de couronne dentée de four rotatif résistants à l'usure et à la déformation

Processus de fabrication de la grande couronne dentée
2.1 Ébauche
L'ébauche en acier moulé est fournie par l'usine et est mise en œuvre conformément aux dispositions de la norme GB11352-89. La coulée est moulée, fondue, coulée, mise en boîte, nettoyée et taillée selon les exigences du processus de coulée ; l'ébauche en acier moulé est inspectée conformément aux dessins et aux exigences techniques lors de l'inspection et de la réception, et le processus suivant est libéré après acceptation conformément aux dispositions de la norme JB/T6402-92.

2.2 Usinage brut
Marquage et réserve d'usinage, alignement, connexion, usinage des cercles intérieurs et extérieurs, fraisage des surfaces de joint, perçage et autres processus selon les exigences des dessins.

2.3 Détection des défauts
L'ensemble est inspecté par détection ultrasonore des défauts, et la qualité interne doit répondre aux exigences secondaires spécifiées dans la norme GB7233-87.

2.4 Prétraitement de normalisation
La demi-couronne dentée est normalisée et trempée par paires pour fournir une bonne organisation pour la trempe de surface ultérieure ; et la déformation de la demi-couronne dentée après traitement thermique est vérifiée conformément aux exigences des dessins.

2.5 Usinage
Tout d'abord, connectez les deux demi-couronnes dentées avec des boulons à haute résistance pour former une couronne dentée intégrale. Traitez les cercles intérieurs et extérieurs et les faces d'extrémité supérieure et inférieure de la couronne dentée intégrale conformément aux exigences des dessins, puis fraisez les dents conformément aux exigences des dessins et du processus d'usinage.

2.6 Éliminer les contraintes d'usinage
Recuire la couronne dentée intégrale pour éliminer les contraintes.

2.7 Trempe de surface de la couronne dentée intégrale
La surface de l'engrenage est trempée par induction le long de la rainure de la dent par trempe par induction à moyenne fréquence, avec une dureté de HRC50~55 et une profondeur de couche durcie effective de 3~5 mm.

2.8 Inspection finale
Tout d'abord, vérifiez si la dureté de chaque rainure de dent de la couronne dentée après trempe et revenu à moyenne fréquence répond aux exigences des dessins ; deuxièmement, vérifiez si le diamètre extérieur maximal D6944 a augmenté. Si la déformation est de 3 mm, une correction mécanique est requise jusqu'à ce qu'elle soit qualifiée ; troisièmement, une détection des défauts par particules magnétiques est effectuée sur les dents d'engrenage et les arrondis de transition. La qualité doit répondre aux exigences secondaires spécifiées dans la norme GB/T9444-88 ; enfin, une inspection finale est effectuée conformément aux dessins et aux exigences techniques.

Paramètres du produit

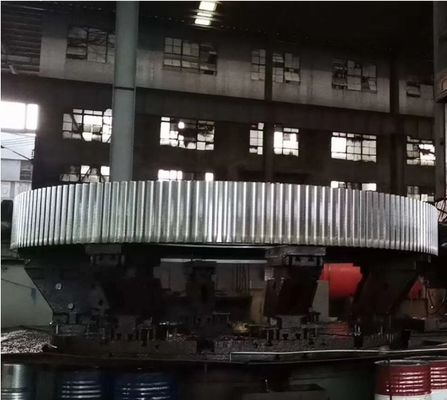

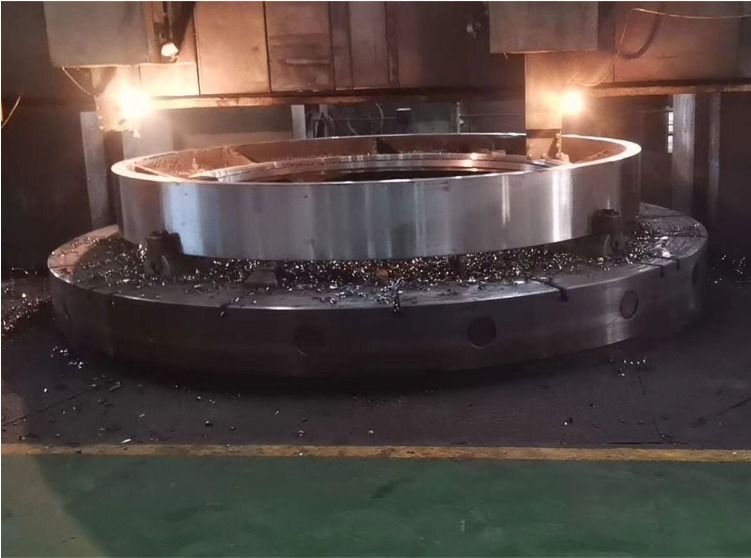

Affichage du produit
