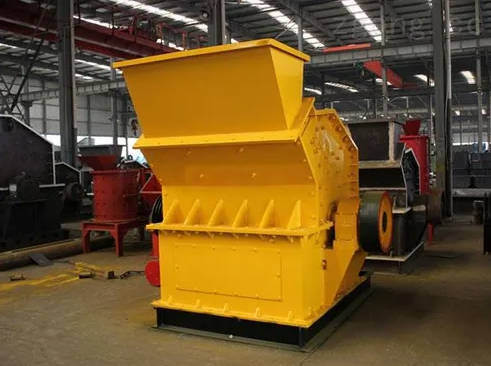

Concasseur fin de haute efficacité de la série PCX avec structure de concassage à plusieurs chambres

Concasseur fin haute efficacité série PCX avec structure de concassage multi-chambres

Le concasseur fin haute efficacité série PCX, intégrant une technologie allemande avancée, est une amélioration optimisée de la conception et de la structure. L'équipement utilise une combinaison rationnelle de concassage multi-chambres avec un mécanisme de double réglage pratique, garantissant que plus de 85 % du matériau de sortie a une taille de particule ≤ 3 mm, résultant en un produit uniforme et fin. Équipé de dispositifs de maintenance pratiques, il simplifie considérablement le processus de remplacement des marteaux et des plaques de tamis, améliorant l'efficacité opérationnelle. Les pièces d'usure sont fabriquées à partir de nouveaux matériaux résistants à l'usure multi-éléments de haute qualité, conférant aux marteaux et aux revêtements une excellente résistance à l'usure et aux chocs, prolongeant la durée de vie de l'équipement. Cette série de concasseurs fonctionne en douceur et présente des avantages tels qu'une faible émission de poussière et une faible consommation d'énergie, offrant des performances supérieures et un meilleur rapport coût-efficacité par rapport aux concasseurs conventionnels.

Champ d'application

Cet équipement convient aux matériaux d'une résistance à la compression ≤ 150 MPa et d'une humidité de surface ≤ 10 % d'abrasivité modérée. La taille de particule d'alimentation idéale est de 20 à 50 mm. Si la taille de particule d'alimentation dépasse cette plage, veuillez contacter notre département d'ingénierie ou technique, et nous vous fournirons le matériau et les spécifications de marteau appropriés.

Principe de fonctionnement d'un concasseur fin haute efficacité

Après être entré dans la machine, le matériau entre en collision frontale avec les marteaux tournant à haute vitesse dans le sens antihoraire, concassant instantanément les gros morceaux. Le matériau concassé se précipite ensuite à grande vitesse vers la plaque de choc, subissant un concassage par collision secondaire. Le matériau en rebond entre alors en collision avec le matériau entrant suivant, le raffinant davantage. Après avoir été concassé dans la première chambre de concassage, le matériau entre dans la deuxième chambre de concassage pour un processus de concassage répété. Enfin, il est filtré et concassé par friction à travers la grille de décharge. Le matériau répondant aux exigences de décharge est évacué par les ouvertures de la grille, tandis que le matériau plus grossier qui ne répond pas aux normes est renvoyé dans la première chambre de concassage pour être re-concassé.

Une couche dense de matériau est toujours en suspension dans la chambre de concassage. Le matériau entrant suivant pénètre dans la couche de matériau comme des "balles", créant un effet de "champ de bataille" d'impact mutuel, réalisant un concassage par clivage très efficace. Les fines particules subissent un broyage intense supplémentaire après l'impact, produisant une grande quantité de poudre fine. Enfin, la poudre fine qualifiée est évacuée par les ouvertures de la grille. Cet équipement utilise le principe de concassage "pierre sur pierre", où 70 % à 80 % de l'action de concassage est réalisée par l'impact du matériau. Cela réduit la charge d'usure des marteaux et des revêtements à seulement 20 % à 30 % de celle des concasseurs conventionnels. Il convertit l'énergie consommée dans les équipements traditionnels pour les pièces d'usure en une consommation d'énergie efficace pour le concassage des matériaux, réduisant considérablement la consommation d'énergie, prolongeant la durée de vie des pièces d'usure et augmentant le rapport de concassage par rapport aux concasseurs conventionnels.

Caractéristiques structurelles du concasseur fin haute efficacité

- Une conception de chambre de concassage incurvée à trois chambres augmente le nombre d'impacts de matériau, réduit l'usure par compression dure et par friction, réduit efficacement l'usure des marteaux et améliore l'efficacité du concassage.

- L'espace entre la plaque de choc et les marteaux est réglable de manière flexible, permettant un contrôle précis de la taille des particules de sortie pour répondre aux différents besoins de production.

- Équipé d'une structure défléchissable, il amortit efficacement les chocs lors de la rencontre avec des matériaux durs, empêchant la rupture des marteaux et améliorant la stabilité opérationnelle de l'équipement.

- Un système hydraulique en option peut être ajouté au dispositif d'ouverture du couvercle, simplifiant grandement le processus de maintenance de l'équipement, réduisant l'intensité du travail du personnel de maintenance et améliorant la commodité de la maintenance.

- Les espaces entre le revêtement gauche (côté mécanisme de réglage), la grille et le marteau sont tous réglables. Lorsque la taille des particules de décharge dépasse

la valeur spécifiée, elle peut être ajustée vers l'intérieur de diverses manières pour garantir que la taille des particules du produit respecte la norme.

Paramètres du produit de la machine concasseur de pierre

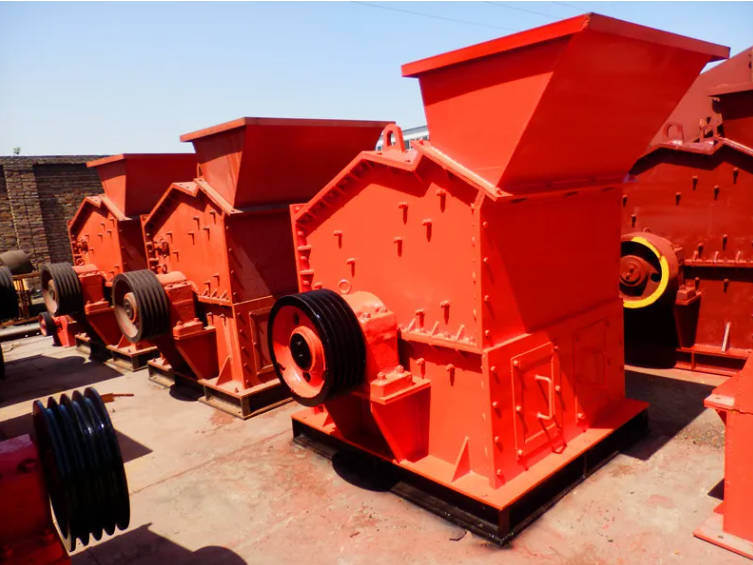

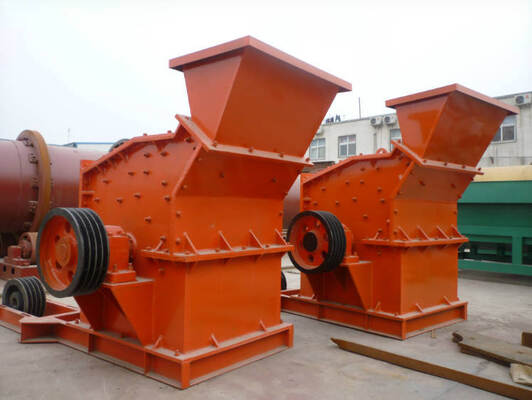

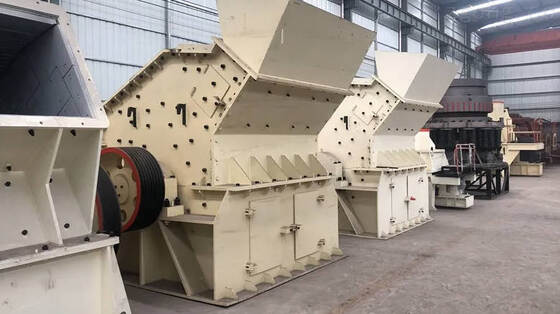

Explication de la photo de la machine concasseur de pierre
